Инсталляция аппаратного обеспечения
- 18 -
2
40
1
39
SATA2_0
SATA2_2
SATA2_4
SATA2_1
SATA2_3
SATA2_5
1
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM

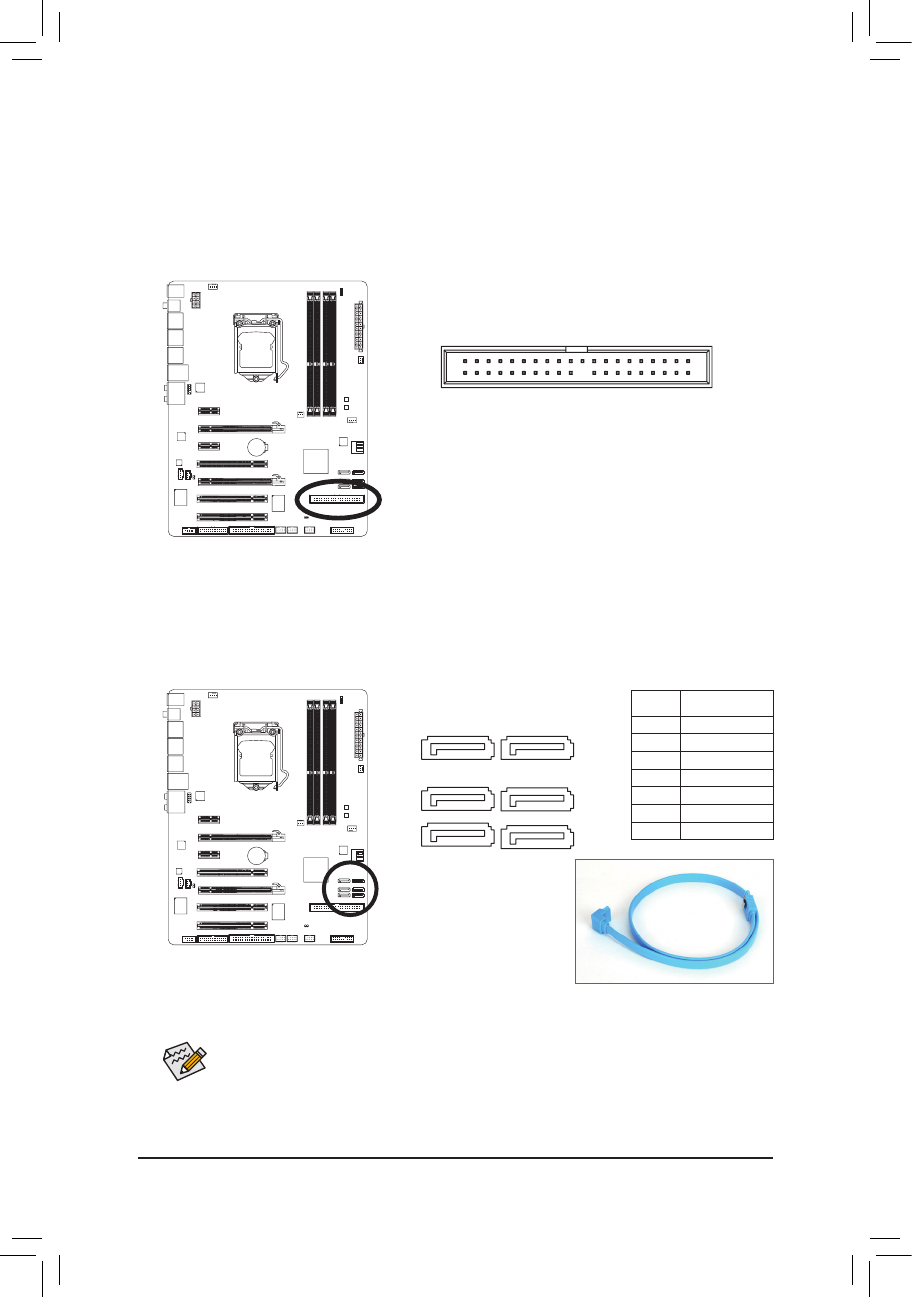

8) Разъемы SATA2_0/1/2/3/4/5 (пропускная способность SATA-интерфейса 3 Гбит/с,
чипсет Р55)
Разъем SATA соответствует спецификации SATA II и совместим со стандартом SATA (пропускная способность до
3 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем на плате обеспечивает подключение одного SATA-
устройства. Набор микросхем Р55 поддерживает организацию RAID массивов RAID 0, RAID 1, RAID 5 и RAID 10.
Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5, "Конфигурирование SATA
жестких дисков".
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
7) IDE (Разъем IDE-интерфейса)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический накопитель).
Перед тем, как подключать кабель к устройству, обратите внимание на специальный ключ на разъеме кабеля,
который поможет правильно сориентировать его по отношению к устройству. В тех случаях, когда к системе
планируется подключить два IDE-устройства, необходимо определить какое из них будет ведущим (Master),
а какое - ведомым (Slave). Для получения информации о конфигурировании IDE-устройства обратитесь к
инструкции из комплекта поставки накопителя.
•
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в системе
установлены более двух дисков, общее их количество должно быть четным.
•
Для организации RAID-массива уровня 5 потребуется три накопителя, при этом общее количество
жестких дисков установленных в системе может быть четным или нечетным.
•
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом общее
количество жестких дисков установленных в системе должно быть четным.
Нумерация
контактов
Пояснения
1
GND (Заземление)
2
TXP
3
TXN
4
GND (Заземление)
5
RXN
6
RXP
7
GND (Заземление)
