- 15 -

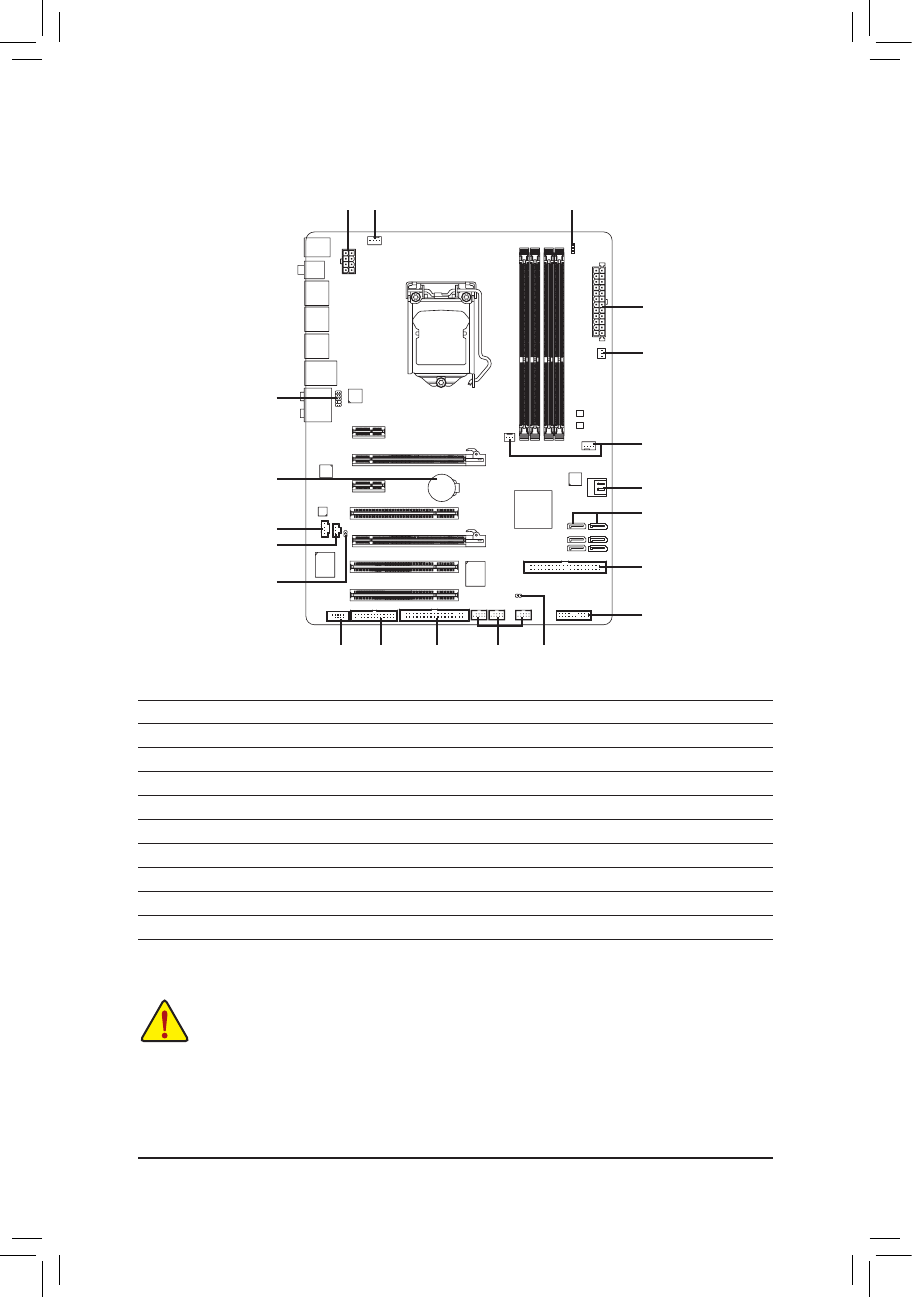

Инсталляция аппаратного обеспечения
1
2
3
5
7
9
6
17
16
14
13
15
8
4
12
1)
ATX_12V_2X4
2)
ATX
3)
CPU_FAN
4)
SYS_FAN1/2
5)
PWR_FAN
6)
FDD
7)
IDE
8)
SATA2_0/1/2/3/4/5
9)
GSATA3_6/7
10)
BAT
11)
F_PANEL
12)
F_AUDIO
13)
CD_IN
14)
SPDIF_I
15)
SPDIF_O
16)
F_USB1/F_USB2/F_USB3
17)
LPT
18)
COMA
19)
CLR_CMOS
20)
PHASE LED
18
20
11
19
10
1-7 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
•
До подключения устройства, убедитесь в том, что контактная группа разъема его
интерфейса совместима с соответствующим разъемом на системной плате.
•
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
•
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
