Инсталляция аппаратного обеспечения

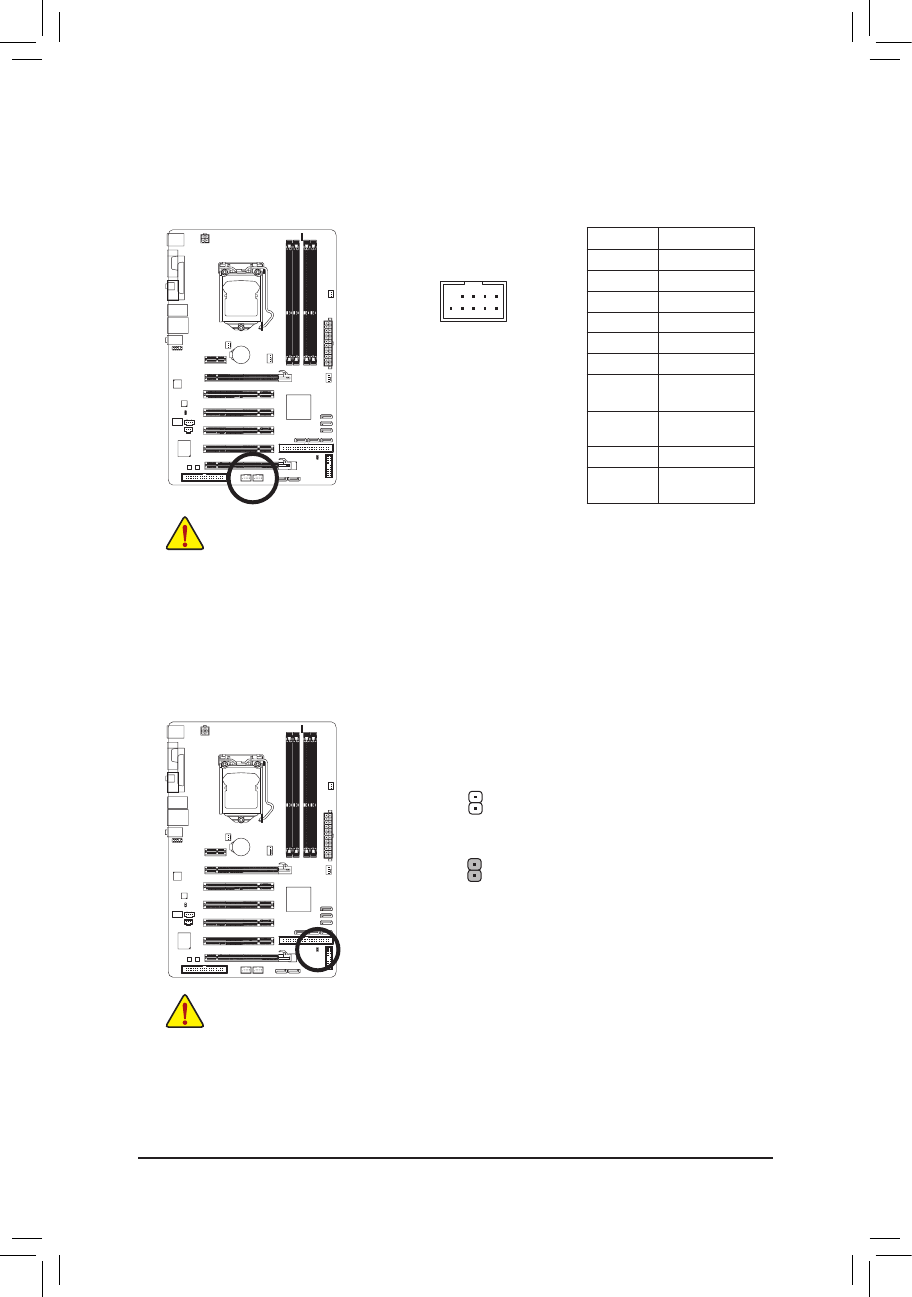

16) F_USB1/F_USB2 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-разъемов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
10
9
2
1
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы IEEE 1394
•
на выносных планках.
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
17) CLR_CMOS (Перемычка Clearing CMOS)
С помощью перемычки Clearing CMOS можно очистить содержимое параметров CMOS, в
частности вернуть параметры BIOS к заводским установкам по умолчанию. Для очистки
содержимого CMOS замкните накоротко два контакта в течение нескольких секунд с помощью
перемычки или металлического предмета, например, отвертки.
Перемычка отсутствует: По умолчанию
Контакты замкнуты: Очистка содержимого CMOS
Чтобы исключить риск повреждения оборудования, до начала процедуры очистки
•
содержимого CMOS выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры очистки CMOS, перед включением ПК убедитесь в том, что
•
перемычка удалена. Невыполнение этого требования может вывести системную плату
из строя.
После повторного старта системы, встроенными средствами BIOS Setup загрузите
•
заводские установки по умолчанию, выбрав меню
Load Optimized Defaults
, или
вручную сконфигурируйте параметры BIOS (информация о конфигурировании BIOS
приведена в Главе 2, BIOS Setup).
№ контакта Пояснения
1
Питание (5В)
2
Питание (5В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND
(контакт Земля)
8
GND
(контакт Земля)
9
Нет контакта
10
Не
используется
