- 13 -
Инсталляция аппаратного обеспечения

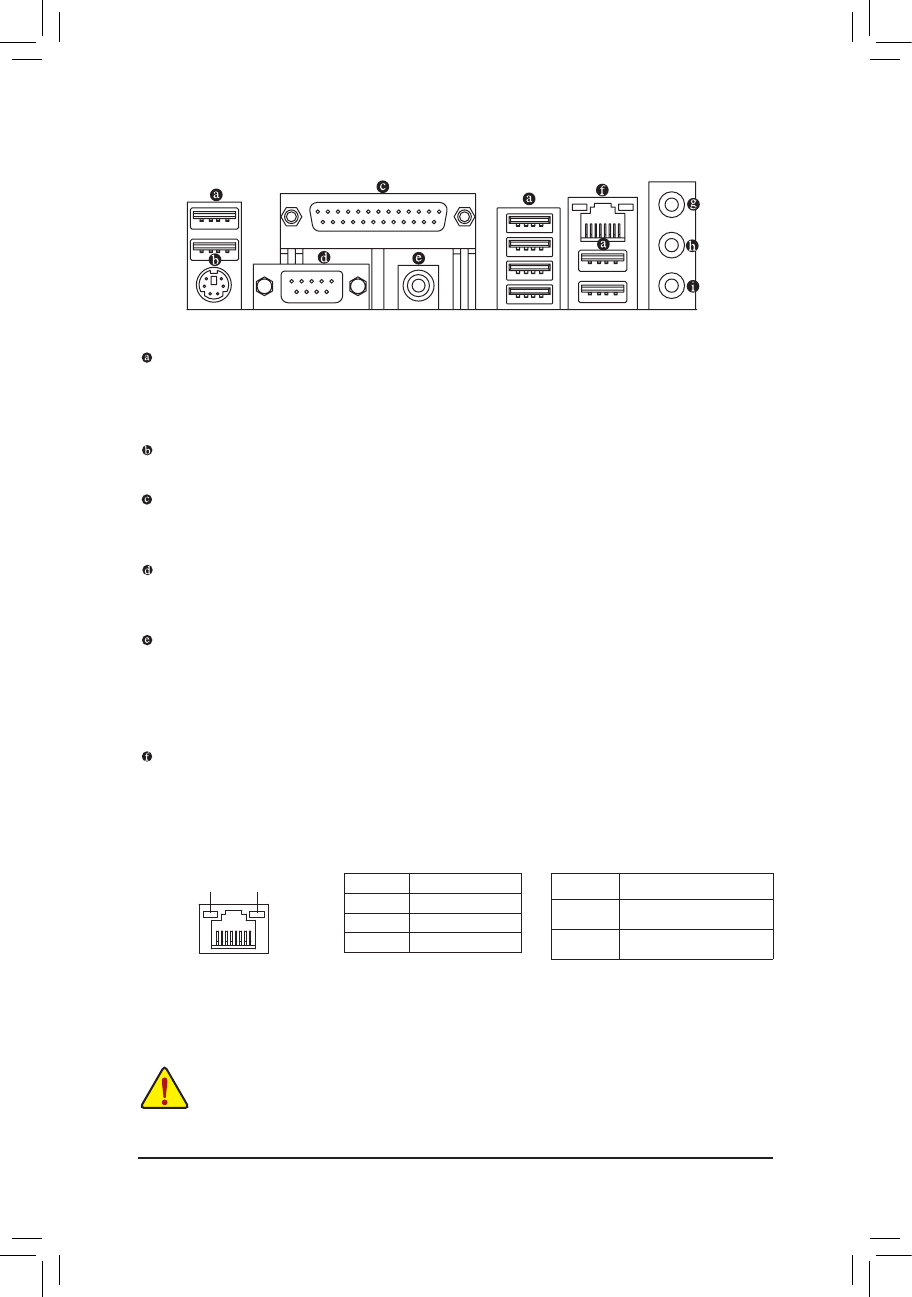

1-6 Интерфейсные разъемы на задней панели
Разъем USB 2.0/1.1
USB разъем поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
PS/2 разъем клавиатуры или мыши
Этот разъем предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Разъем параллельного порта
Используйте этот разъем для подключения таких устройств как принтер, сканер и прочих.
Параллельный порт так же называют принтерным портом.
Разъем последовательного порта.
Используйте этот разъем для подключения таких устройств как мышь, модем и другой
периферии.
Коаксиальный разъем выхода цифрового звука S/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный коаксиальный кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами коаксиального S/PDIF-интерфейса.
Сетевая розетка RJ-45
Разъем сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-разъема, о которых информируют два
светодиодных индикатора на розетке.
Отключая аудио устройство, сначала отсоедините кабель от устройства, затем выньте его
•
из штекера на системной плате.
Вынимая кабель из аудиоразъема, потяните его на себя. Во избежание замыкания
•
контактов и повреждения платы не раскачивайте штекер и кабель из стороны в сторону.
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора Скорость
Мигает
Осуществляется прием и
передача данных
Выключен
Прием и передача данных
отсутствуют
