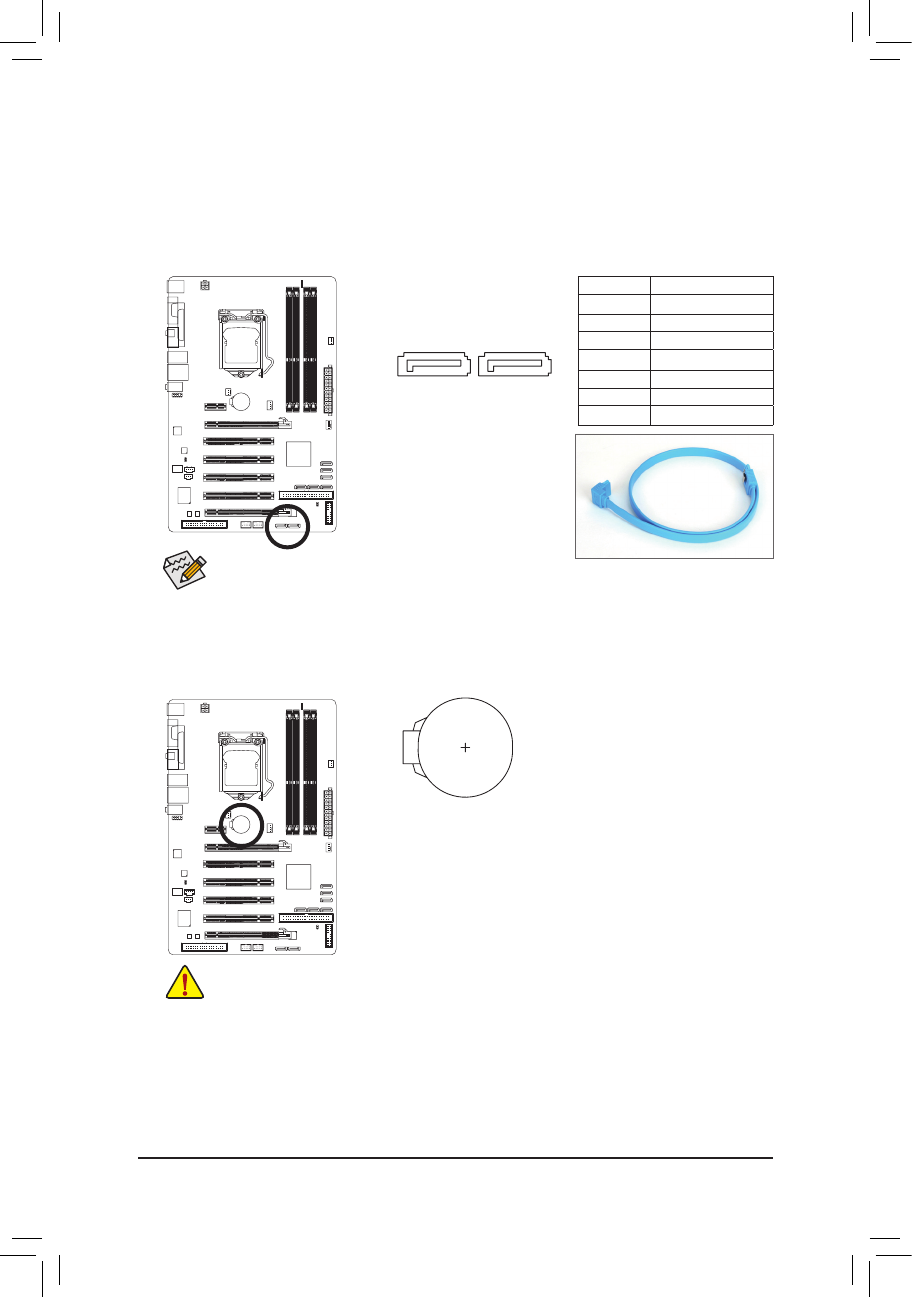

- 19 -
Инсталляция аппаратного обеспечения
9) GSATA2_0/1 (Пропускная способность SATA-интерфейса 3 Гбит/с, контроллер
GIGABYTE SATA2)
Разъем SATA соответствует спецификации 2.0 (3 Гбит/с) и совместим со спецификацией 1.0 (1,5
Гбит/с). Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства.
Контроллер Gigabyte SATA2 предоставляет возможность организовать для дисковой подсистемы
массив уровня RAID 0, RAID 1 и JBOD. Дополнительная информация о конфигурировании RAID-
массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Для конфигурирования RAID массивов уровня 0 и 1 вам
потребуется как минимум два жестких диска.
GSATA2_0
GSATA2_1
7
1
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
№ контакта Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
10) BAT (БАТАРЕЯ)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS:
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу.
(Еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный (+) и отрицательный (-) контакты гнезда
батареи с помощью отвертки в течение 5 с.)
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и
•
отсоединяйте силовой кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от
•
оригинальных могут привести к разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена
•
вызывает затруднения, выясните у продавца или дилера адрес сервис-центра,
способного выполнить эту операцию.
Выполняя процедуру установки батареи, соблюдайте полярность. После установки
•
положительный полюс батареи (+) должен быть обращен к пользователю (-).
Использованные батареи должны быть утилизированы в соответствии с
•
рекомендациями местных регулирующих органов.
