Инсталляция аппаратного обеспечения
- 18 -

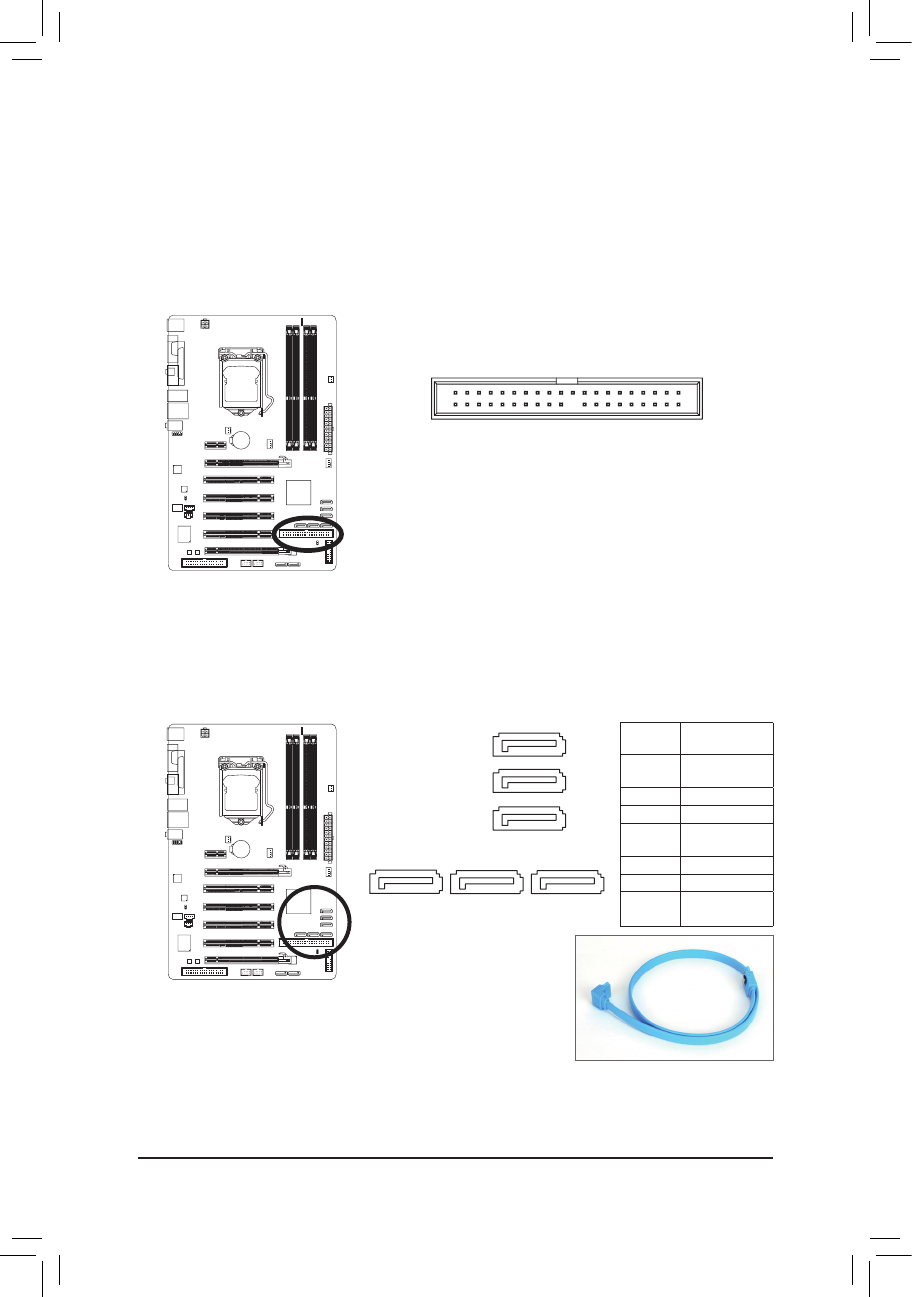

7) IDE (Разъем IDE)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.
8
) SATA2_0/1/2/3/4/5 (Разъемы пропускная способность SATA-интерфейса 3 Гбит/с,
чипсет H55)
Разъем SATA соответствует спецификации SATA II и совместим со стандартом SATA (пропускная
способность до 3 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем на плате
обеспечивает подключение одного SATA-устройства.
2
40
1
39
SATA2_0
SATA2_2
SATA2_4
SATA2_1
SATA2_5
SATA2_3
1
7
7
1
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
№
контакта Пояснения
1
GND
(контакт Земля)
2
TXP
3
TXN
4
GND
(контакт Земля)
5
RXN
6
RXP
7
GND
(контакт Земля)
