- 9 -
Инсталляция аппаратного обеспечения

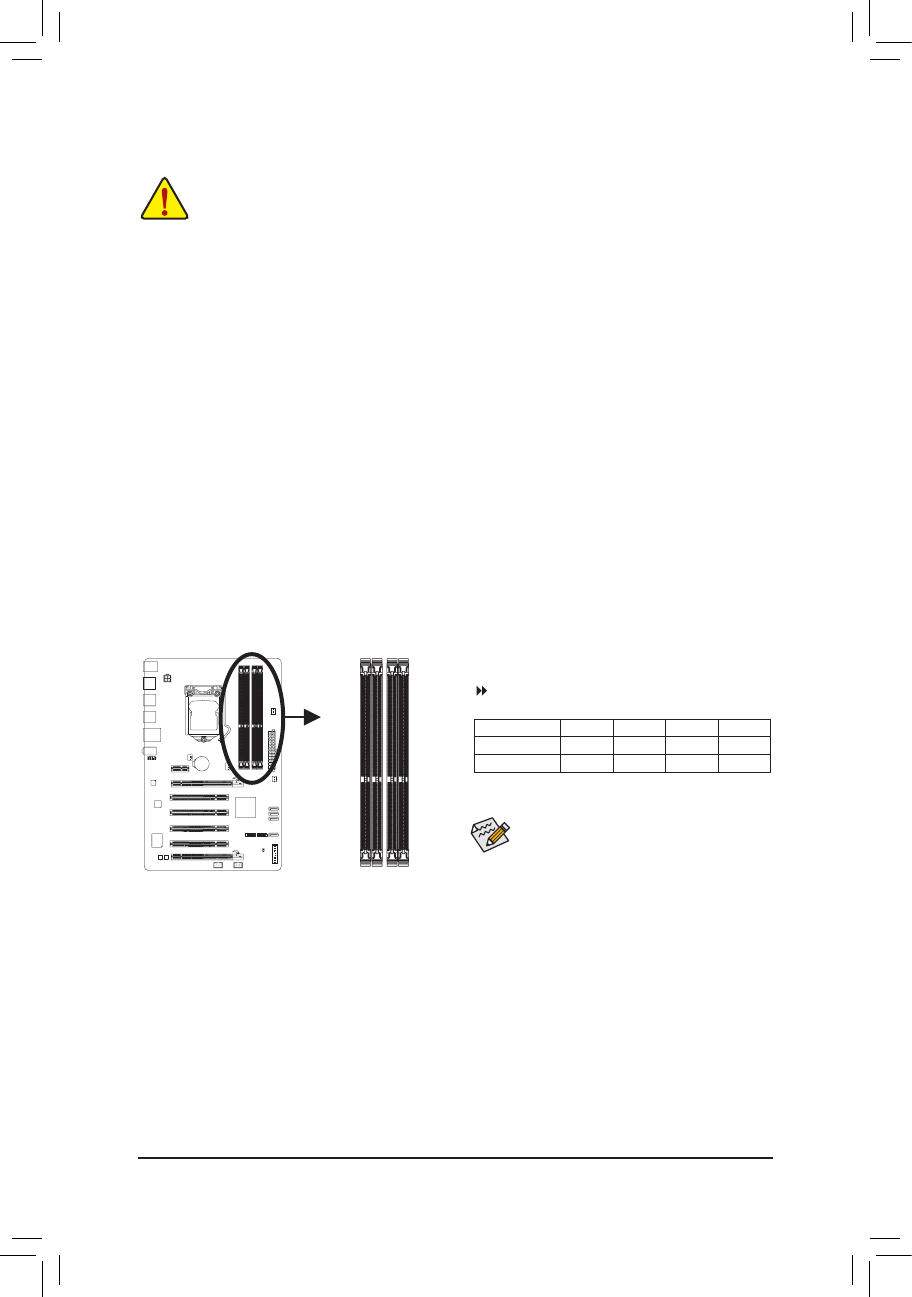

1-4-1 Двухканальный режим работы ОЗУ (Конфигуратор)
На системной плате установлены четыре разъема для модулей памяти DDR3 SDRAM, которые
могут работать в двухканальном режиме. После инсталляции модулей ОЗУ и старта системы BIOS
автоматически определит тип и емкость памяти. Активация двухканального режима работы позволяет
удвоить пропускную способность ОЗУ.
Четыре разъема обслуживают два канала, на один канал приходится два DIMM-разъема в следующей
Канал 0: DDR3_1, DDR3_2
Канал 1: DDR3_3, DDR3_4
1-4 Инсталляция системной памяти
Прежде чем приступить к инсталляции системной памяти внимательно прочтите
рекомендации:
Убедитесь в том, что подготовленные к инсталляции модули ОЗУ совместимы с системной
•
платой. Эти рекомендации касаются марки изготовителя модулей ОЗУ, их идентичной
емкости, рабочей частоты, а также производителя микросхем памяти.
(Перечень модулей ОЗУ, совместимых с системной платой, размещен на сайте
GIGABYTE).
Чтобы исключить риск повреждения оборудования, до начала установки модулей ОЗУ
•
выключите ПК и отсоедините силовой кабель от блока питания.
Конструктив модулей памяти спроектирован таким образом, чтобы исключить возможность
•
некорректной установки ОЗУ в соответствующие DIMM-разъемы на системной плате.
Однозначная ориентация модулей по отношению к разъему существенно упрощает
задачу монтажа. Разверните модуль таким образом, чтобы специальная выемка на
печатной плате совпала с позиционным ключом DIMM-разъема.
Двухканальный режим работы ОЗУ: таблица
конфигурации
Центральный процессор накладывает определенные ограничения на работу ОЗУ. Прежде чем
приступить к выбору конфигурации для двухканального режима работы ОЗУ, внимательно прочитайте
соответствующий раздел Руководства пользователя.
Двухканальный режим работы подсистемы памяти недоступен если на плате установлен
1.
всего один модуль ОЗУ
DDR3
.
Организуя двухканальный режим работы ОЗУ, настоятельно рекомендуется устанавливать
2.
модули идентичной емкости и типа одного изготовителя, с целью обеспечения максимальной
производительности подсистемы памяти. Для работы двух модулей памяти в двухканальном
режиме, они должны быть установлены в разъемы DDR3_1 и DDR3_3.
DDR3_2 DDR3_1 DDR3_4 DDR3_3
DDR3_2 DDR3_1 DDR3_4 DDR3_3
Два модуля
- -
DS/SS
- -
DS/SS
Четыре модуля
DS/SS
DS/SS
DS/SS
DS/SS
(SS=односторонние модули, DS=двухсторонние модули,
"--"модули не установлены)
Если используется только один модуль DDR3
памяти его необходимо установить в разъем
DDR3_1 или DDR3_3.
