- 17 -
Инсталляция аппаратного обеспечения

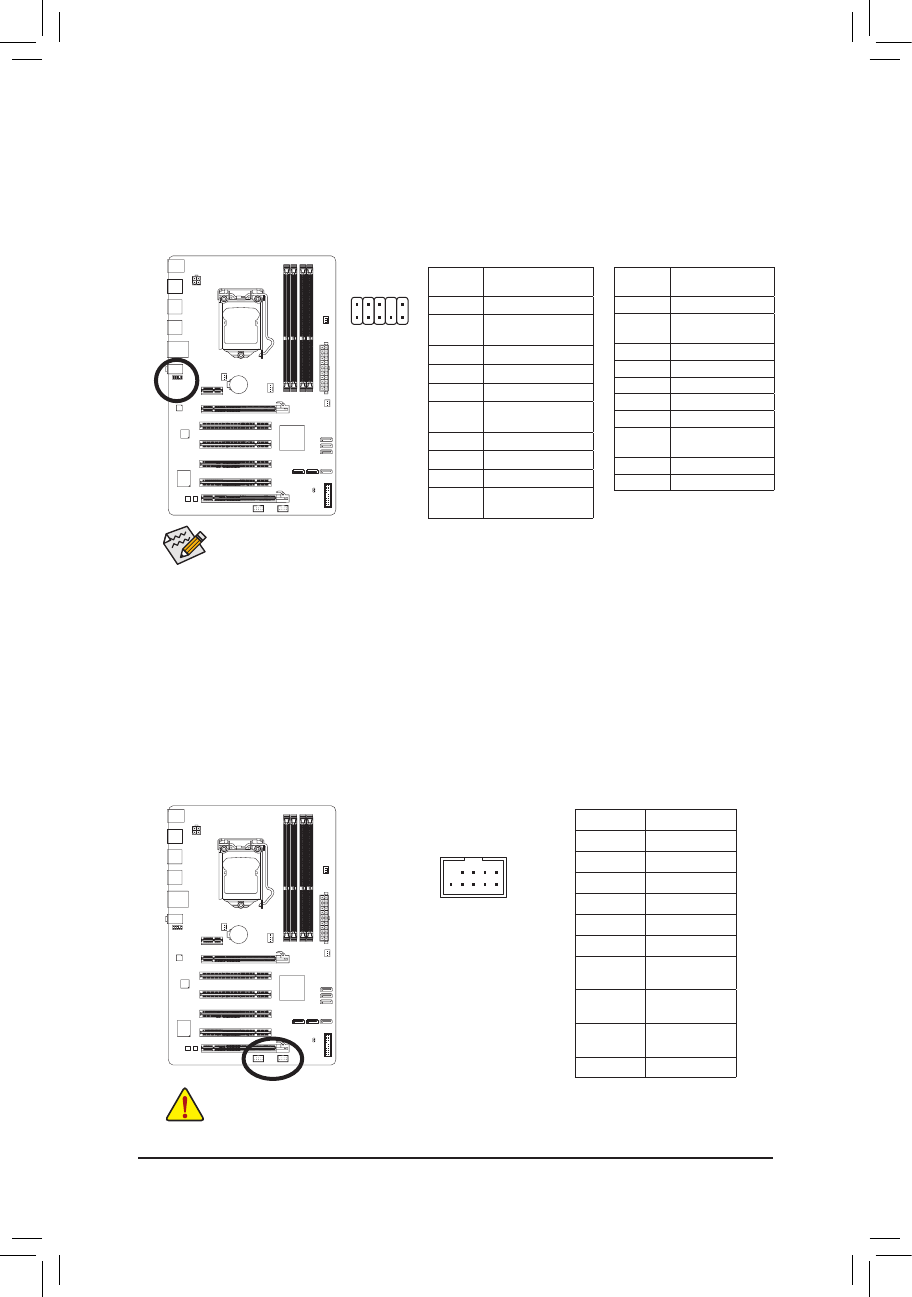

8) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High
Definition audio (HD) и AC'97, и предназначена для подключения аудиомодуля ПК. Выполняя
процедуру подключения, соблюдайте полярность, следуя инструкции. Некорректное подключение
компонентов влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях
даже выход ее из строя.
Для фронтальной панели HD
Audio:
Для фронтальной панели
AC'97 Audio:
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой
•
класса HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель
для совместной работы с аудиоподсистемой AC'97 обратитесь за дополнительной
информацией к Главе 5 "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".
Разъемы аудиоподсистемы представлены как на передней, так и на задней панели
•
системного блока. Если требуется активировать режим Mute (временное отключение
аудиосигнала) для задней панели, обратитесь к Главе 5 "Конфигурирование 2/4/5.1/7.1-
канальной аудиоподсистемы" (только для шасси с фронтальной панелью HD Audio).
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается
•
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
2
10
1
9
9) F_USB1/F_USB2 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
DEBUG
PORT
G.QBOFM
10
9
2
1
Не подключайте к USB-разъемам на системной плате 10-контактные разъемы портов
•
IEEE 1394 на выносных планках.Чтобы исключить риск повреждения оборудования,
перед тем как инсталлировать выносную планку с USB-разъемами, выключите ПК и
отсоедините силовой кабель от блока питания.
№
контакта Пояснения
1
MIC2_L
2
GND (контакт
Земля)
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND (контакт
Земля)
7
FAUDIO_JD
8
Контакт отсутствуе
9
LINE2_L
10
GND (контакт
Земля)
№
контакта Пояснения
1
MIC
2
GND (контакт
Земля)
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
8
Контакт
отсутствуе
9
Line Out (L)
10
NC
№ контакта Пояснения
1
Питание (5В)
2
Питание (5В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND(контакт
Земля)
8
GND (контакт
Земля)
9
Контакт
отсутствует
10
NC
