Инсталляция аппаратного обеспечения
1-7 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
1
2
5
4
6
9
10
7
3
4
11
8
6
1)

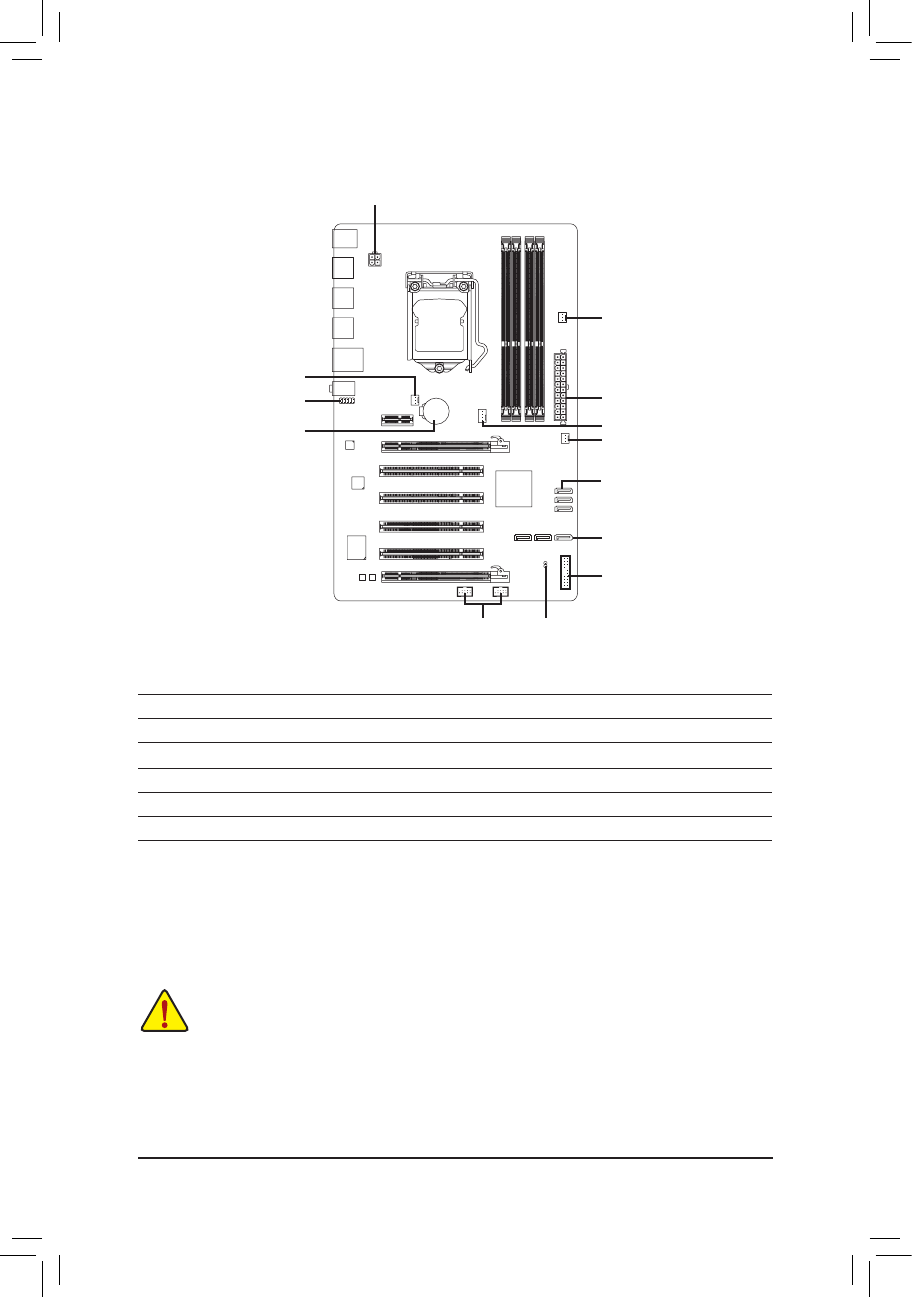

ATX_12V
7) F_PANEL
2)
ATX
8) F_AUDIO
3)
CPU_FAN
9) F_USB1/F_USB2
4)
SYS_FAN1/2
10) BAT
5)
PWR_FAN
11) CLR_CMOS
6)
SATA2_0/1/2/3/4/5
