Инсталляция аппаратного обеспечения
- 8 -

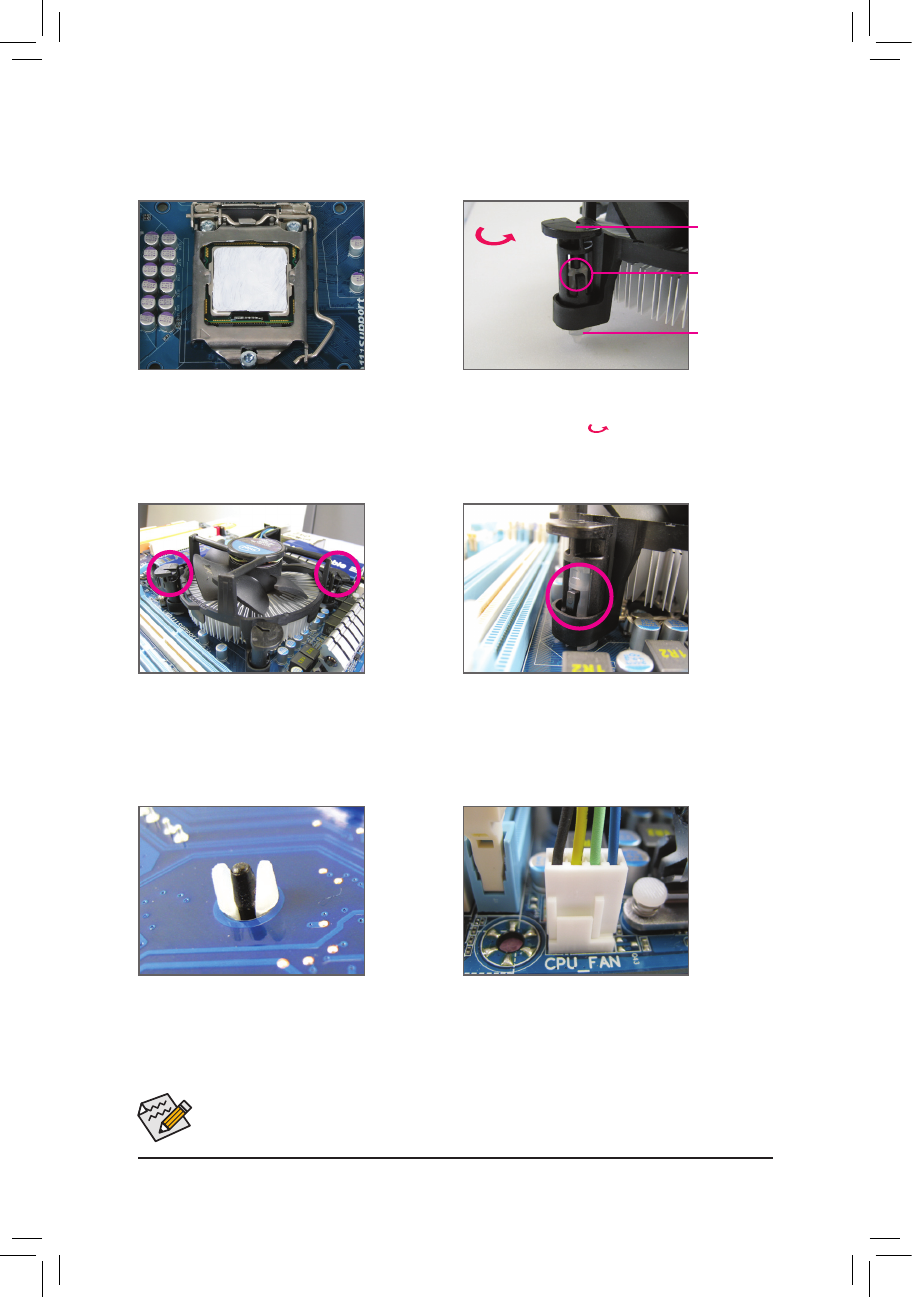

1-3-2 Установка системы охлаждения
Пошаговая инструкция по установке системы охлаждения ЦП (процедура установки рассматривается
на примере оригинальной системы охлаждения из комплекта поставки ЦП Intel
®
).
Шаг 1
:
Нанесите тонкий слой термопасты на
металлическую поверхность корпуса ЦП,
установленного в процессорный разъем
системной платы.
Фиксатор
нажимного
действия
(толкатель)
Зона контакта
полимерного
стержня-
фиксатора
Верхняя часть
стержня-
фиксатора
Направление
вращения
фиксатора
(по круговой
стрелке)
Шаг 3
:
Разместите систему охлаждения над ЦП
и выровняйте оси симметрии фиксаторов
по отношению к крепежным отверстиям на
системной плате. Последовательно нажмите
две расположенные по диагонали группы
фиксаторов.
Шаг 4
:
Свидетельством успешного завершения операции
будут отчетливо слышимые характерные щелчки.
Убедитесь в том, что составные части фиксаторов
нажимного действия находятся в плотном контакте
друг с другом (если система охлаждения отличается
от оригинальной, обратитесь к Руководству
пользователя из комплекта поставки изделия).
Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения от
ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне контакта
обеспечивает плотное прилегание рабочих площадок процессора и радиатора. Имейте в виду, что
неосторожные действия и неадекватное усилие могут повредить ЦП.
Шаг 5
:
После установки системы охлаждения,
осмотрите системную плату с обратной
стороны. Если взаимное расположение втулки
и стержня-фиксатора соответствует состоянию
приведенному на иллюстрации, процедуру
установки можно считать завершенной.
Шаг 6
:
Подключите кабель питания вентилятора системы
охлаждения к соответствующему разъему (CPU_FAN)
на системной плате
Шаг 2:
Прежде чем устанавливать систему охлаждения,
определите направление вращения фиксаторов
нажимного действия,
которое приведет к
закреплению радиатора и вентилятора на системной
плате. (Выполняя процедуру демонтажа системы
охлаждения, вращение фиксаторов необходимо
произвести в обратном направлении.)
