- 8 -

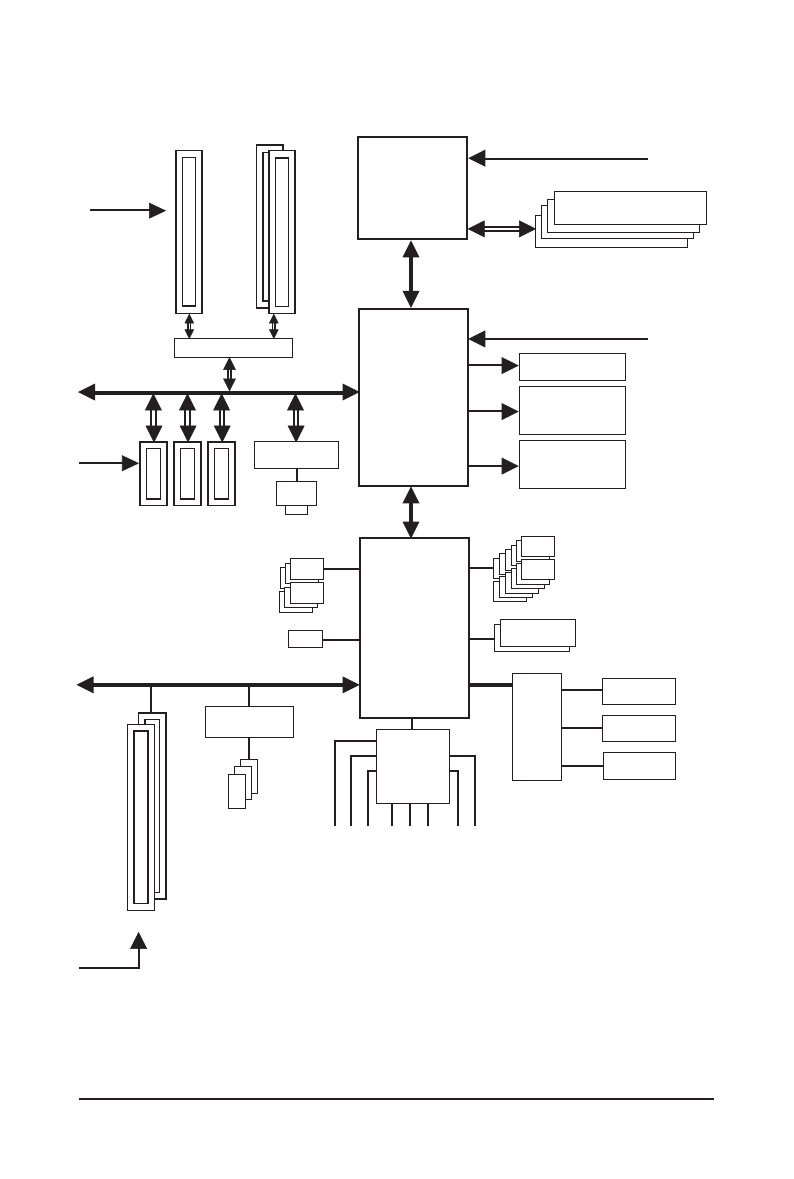

Block Diagram
(Note 1) For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the
PCIEX16_1 slot. The PCIEX8_1 slot shares bandwidth with the PCIEX16_1 slot. When PCIEX8_1 is populated
with a PCI Express graphics card, the PCIEX16_1 slot will operate at up to x8 mode.
(Note 2) Simultaneous output for DVI-D and HDMI is not supported.
PS/2 KB or Mouse
Floppy
COM Port
Hyper Transport 3.0
AMD 790GX
AMD SB750
PCI Express Bus
IT8718
CPU CLK+/- (200 MHz)
GFX CLK (100 MHz)
ATA-133/100/66/33 IDE Channel
Dual BIOS
12 USB Ports
LPC
Bus
Dual Channel Memory
Center/Subwoofer Speaker Out
Line Out
MIC
Line In
S/PDIF In S/PDIF Out
Side Speaker Out
Surround Speaker Out
CODEC
6 SATA 3Gb/s
PCIe CLK
(100 MHz)
x1
x1
x1
3 PCI Express x1
PCI Bus
2 PCI
PCI CLK
(33 MHz)
LAN
x1
RTL8111C
RJ45
D-Sub
DVI-D or
HDMI
(Note 2)
DDR3 SidePort
Memory
TSB43AB23
3 IEEE 1394a
DDR3 1666(O.C.)/1333/1066 MHz
AM3 CPU
PCIe CLK
(100 MHz)
1 PCI Express x16
(Note 1)
2 PCI Express x8
(Note 1)
x16
Switch
