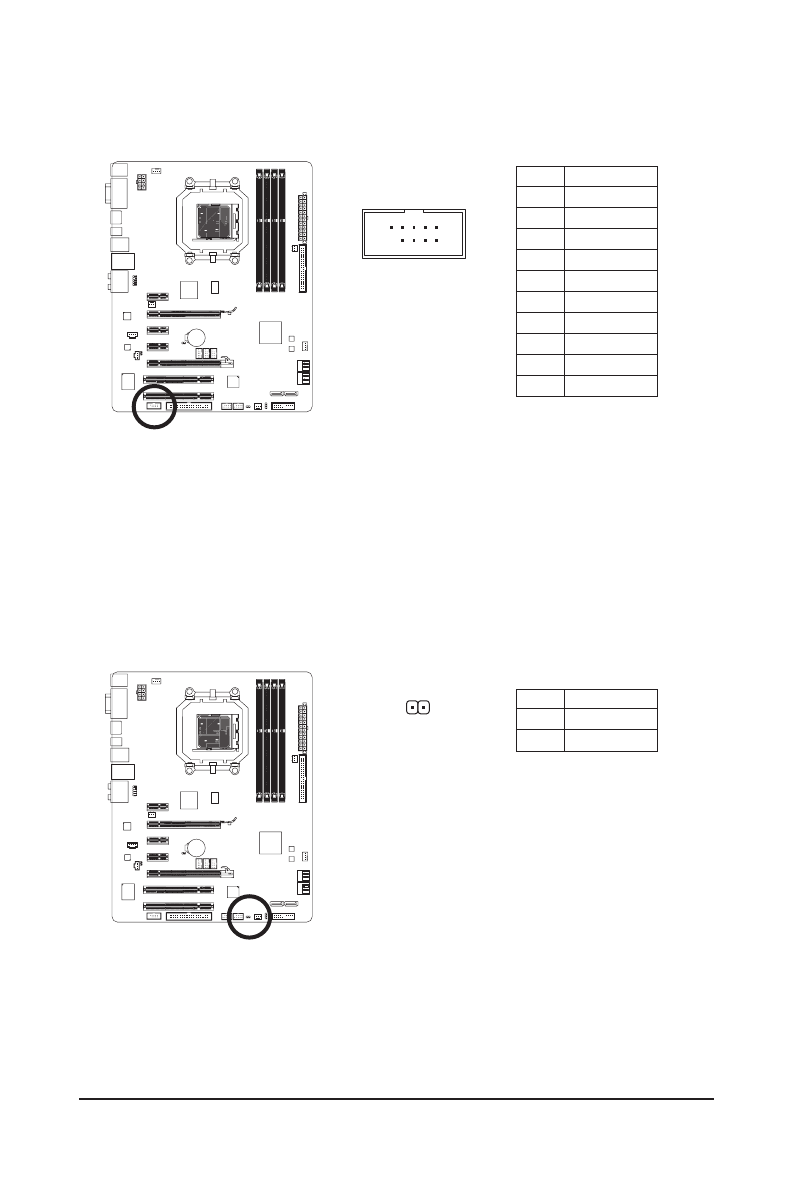

- 33 -

Hardware Installation

19)  CI (Chassis Intrusion Header)



This  motherboard  provides  a  chassis  detection  feature  that  detects  if  the  chassis  cover  has  been  re-
moved. This function requires a chassis with chassis intrusion detection design.

18)  COM (Serial Port Header)



The  COM  header  can  provide  one  serial  port  via  an  optional  COM  port  cable.  For  purchasing  the  op-
tional COM port cable, please contact the local dealer.

Pin No.  Definition

  1

NDCD-

  2

NSIN

  3

NSOUT

  4

NDTR-

  5

GND

  6

NDSR-

  7

NRTS-

  8

NCTS-

  9

NRI-

  10

No Pin

Pin No.  Definition

  1

Signal

  2

GND

10

9

2

1

1
