Hardware Installation

- 22 -

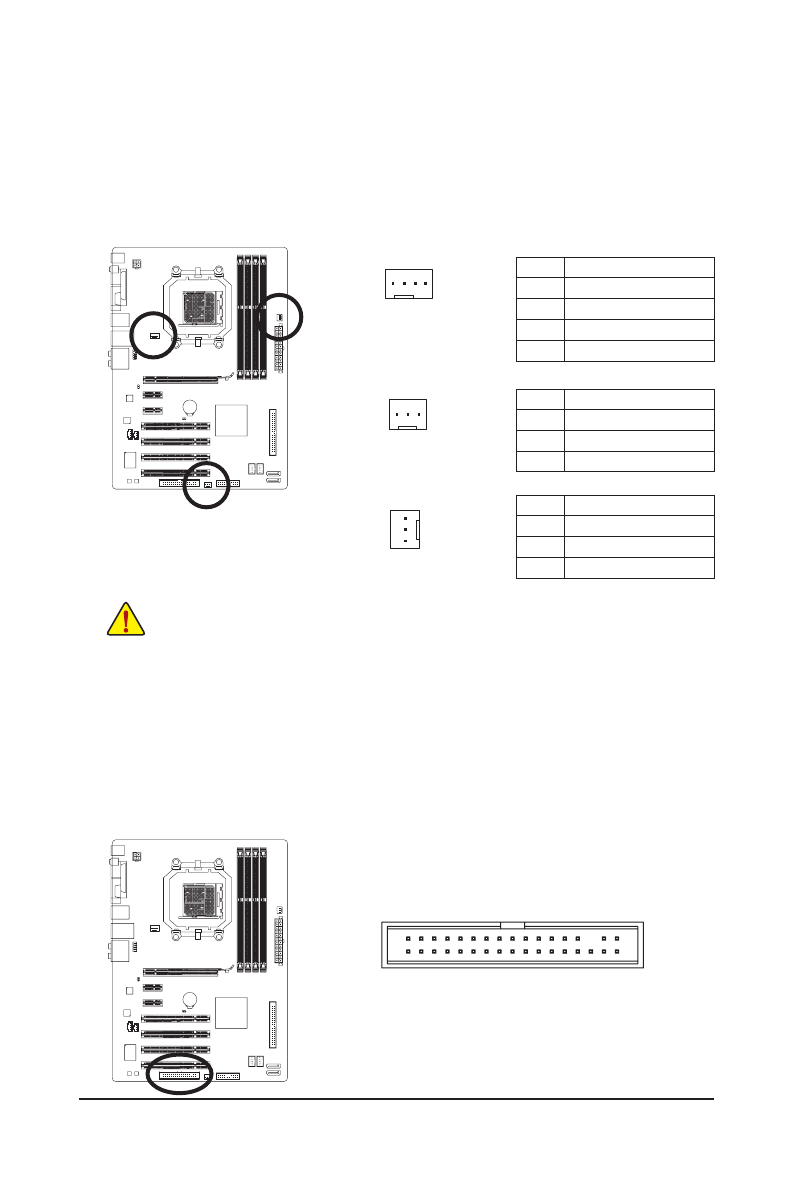

3/4/5) CPU_FAN/SYS_FAN/PWR_FAN (Fan Headers)

The motherboard has a 4-pin CPU fan header (CPU_FAN), a 3-pin system fan header (SYS_FAN), and
a  3-pin  power  fan  header  (PWR_FAN).  Most  fan  headers  possess  a  foolproof  insertion  design.  When
connecting  a  fan  cable,  be  sure  to  connect  it  in  the  correct  orientation  (the  black  connector  wire  is  the
ground  wire). The  motherboard  supports  CPU  fan  speed  control,  which  requires  the  use  of  a  CPU  fan
with  fan  speed  control  design.  For  optimum  heat  dissipation,  it  is  recommended  that  a  system  fan  be
installed inside the chassis.

CPU_FAN:

Pin No.  Definition

  1

GND

  2

+12V / Speed Control

  3

Sense

  4

Speed Control

CPU_FAN

DEBUG

PORT

G.QBOFM

1

•

  Be sure to connect fan cables to the fan headers to prevent your CPU and system from over-

heating. Overheating may result in damage to the CPU or the system may hang.

•

  These  fan  headers  are  not  configuration  jumper  blocks.  Do  not  place  a  jumper  cap  on  the

headers.

6)  FDD (Floppy Disk Drive Connector)

This  connector  is  used  to  connect  a  floppy  disk  drive.  The  types  of  floppy  disk  drives  supported  are:

360 KB, 720 KB, 1.2 MB, 1.44 MB, and 2.88 MB. Before connecting a floppy disk drive, be sure to locate
pin 1 of the connector and the floppy disk drive cable. The pin 1 of the cable is typically designated by
a  stripe  of  different  color.    For  purchasing  the  optional  floppy  disk  drive  cable,  please  contact  the  local

dealer.

SYS_FAN:

Pin No.  Definition

  1

GND

  2

+12V / Speed Control

  3

Sense

1

2

33

34

PWR_FAN:

Pin No.  Definition

  1

GND

  2

+12V

  3

Sense

SYS_FAN

1

PWR_FAN

1
