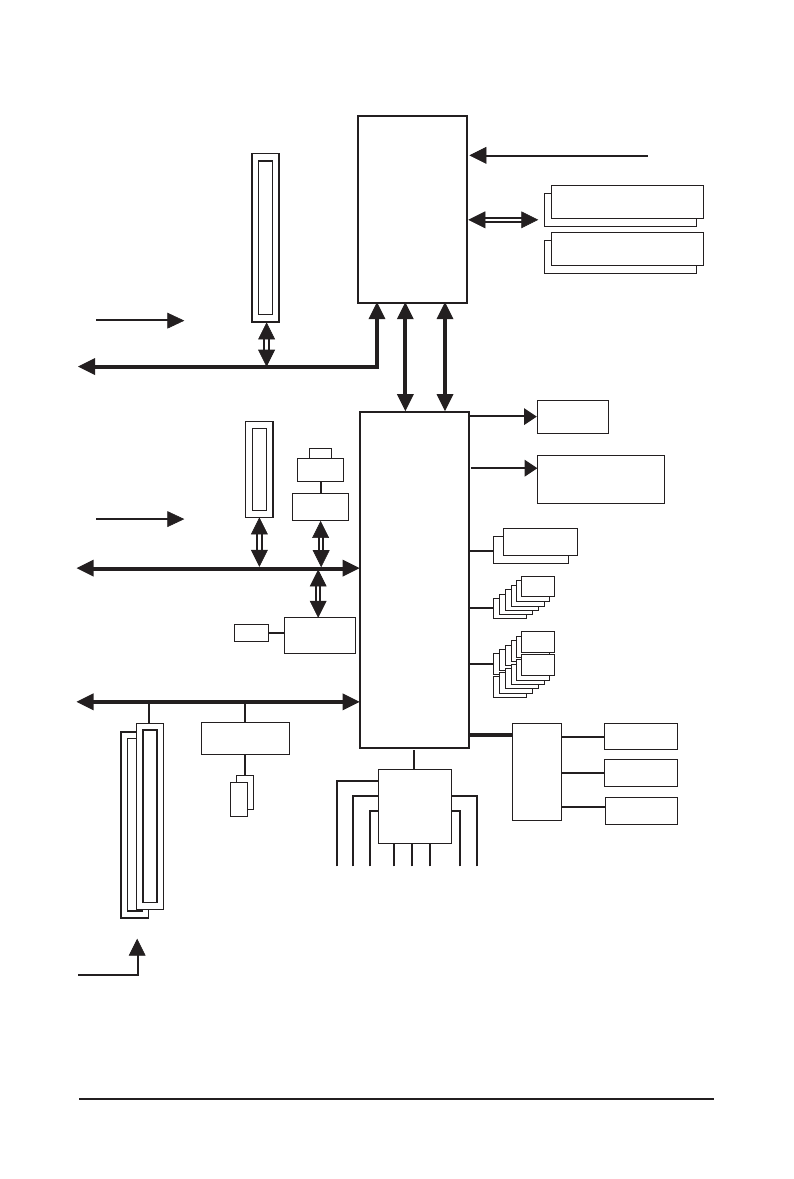

Block Diagram
Center/Subwoofer Speaker Out
Line Out
MIC
Line In
S/PDIF In S/PDIF Out
Side Speaker Out
Surround Speaker Out
CODEC
PS/2 KB/Mouse
LGA1156
CPU
Intel
®
H55
2 PCI
PCI Bus
PCI CLK
(33 MHz)
PCIe CLK
(100 MHz)
PCI Express Bus
IT8720
Floppy
CPU CLK+/- (133 MHz)
6 SATA 3Gb/s
1 PCI Express x16
Dual BIOS
COM Port
12 USB Ports
LPC
Bus
TSB43AB23
j
x1
ATA-133/100/66/33 IDE Channel
JMicron
JMB368
2 IEEE 1394a
j
DDR3 1666 (O.C.)/1333/1066/800 MHz
Dual Channel Memory
x1
LAN
RJ45
RTL8111D
x4
1 PCI Express x4
PCI Express Bus
x16
PCIe CLK
(100 MHz)
D-Sub
DVI-D, HDMI, or
DisplayPort
j
(Note)
(Note) You can use only one of the onboard digital graphics ports (e.g. DisplayPort
j
, HDMI, and DVI-D)
for output when in the BIOS Setup program or when during the POST screens.
j
Only for GA-H55M-UD2H
DMI Interface
FDI Interface
