Hardware Installation
- 25 -
English

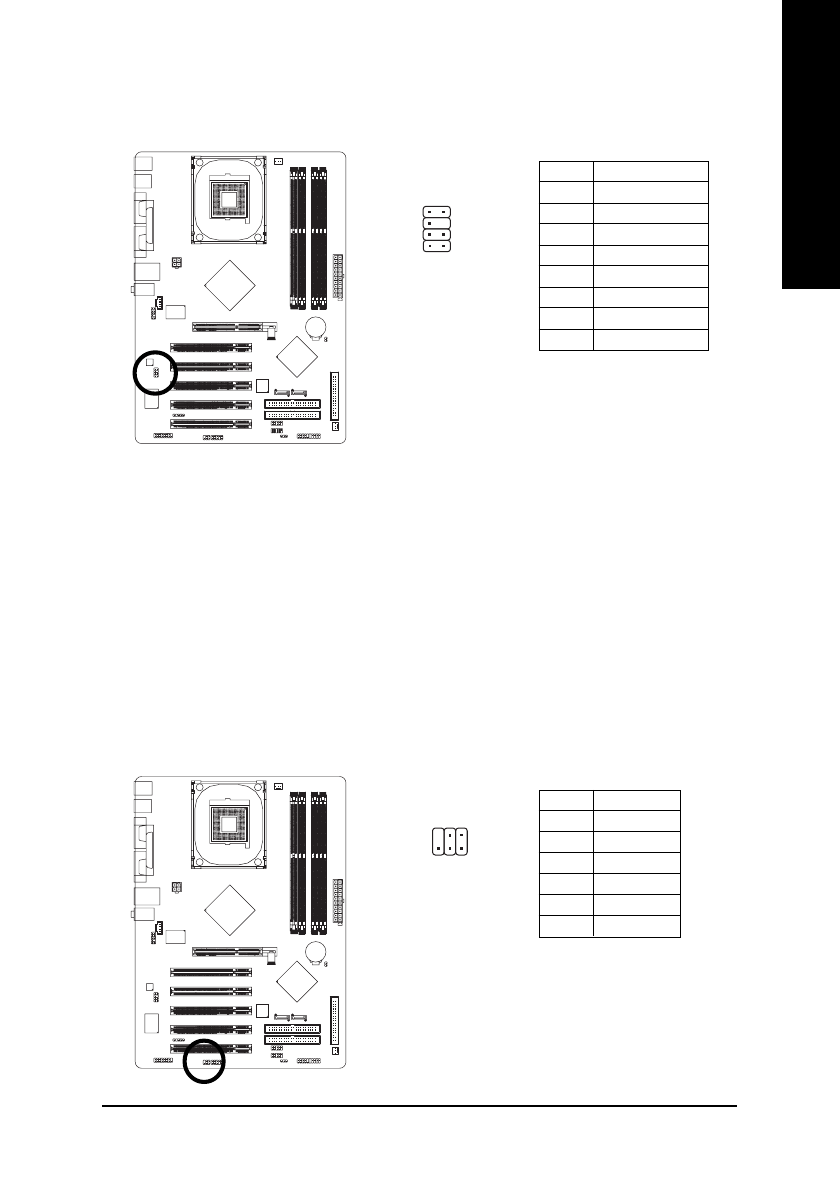

13) SUR_CEN (Surround Center Connector)
Please contact your nearest dealer for optional SUR_CEN cable.
14) SPDIF_IO (SPDIF In / Out Connector)
The SPDIF output is capable of providing digital audio to external speakers or compressed AC3 data to
an external Dolby Digital Decoder. Use this feature only when your stereo system has digital input
function. Be careful with the polarity of the SPDIF_IO connector. Check the pin assignment carefully
while you connect the SPDIF cable, incorrect connection between the cable and connector will make
the device unable to work or even damage it. For optional SPDIF_IO cable, please contact your local
dealer.
Pin No.
Definition
1
SUR OUTL
2
SUR OUTR
3
GND
4
No Pin
5
CENTER_OUT
6
BASS_OUT
7
AUX_L
8
AUX_R
8
7
2
1
Pin No.
Definition
1
VCC
2
No Pin
3
SPDIF
4
SPDIFI
5
GND
6
GND
1
2
5
6
