GA-8IP775 Series M otherboard
- 26 -
English

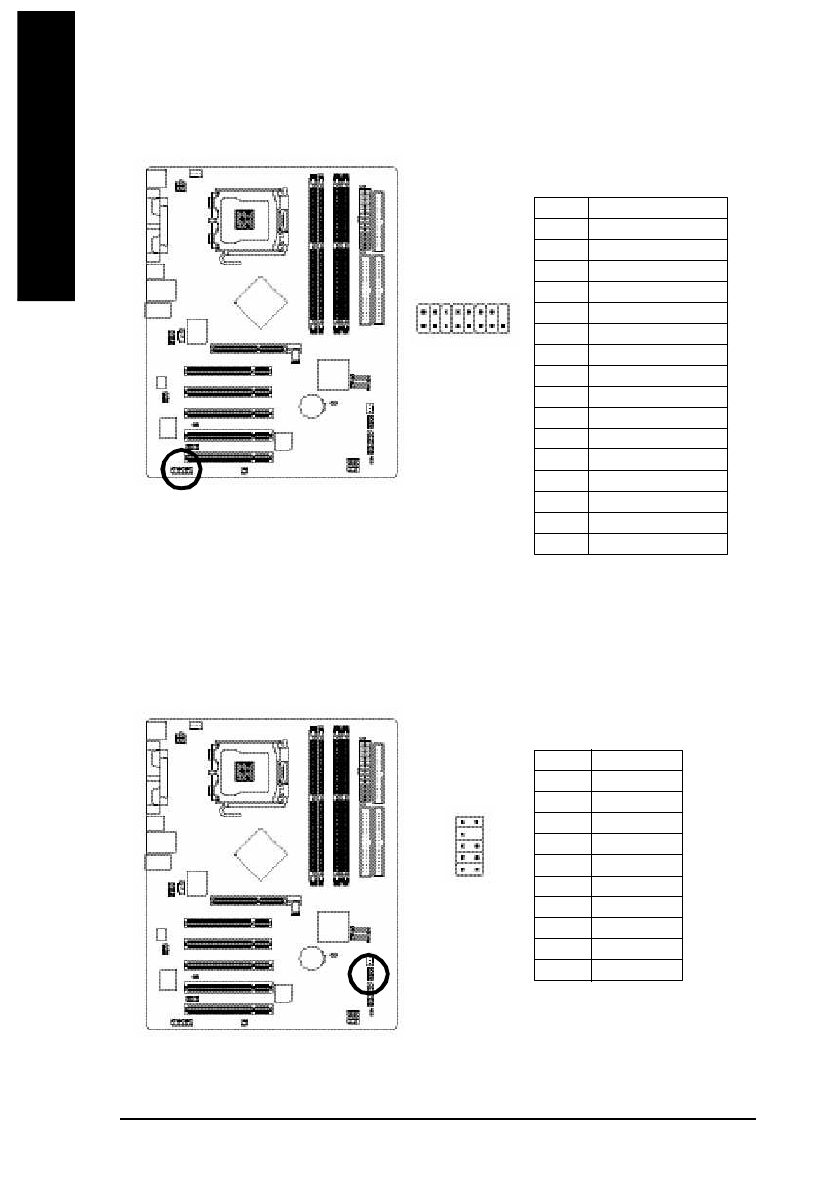

16) GAME (GAME Conne ctor)
This connector supports joystick, M IDI k eyboard and other relate a udio devices.
Pin No.
Definition
1
VCC
2
GRX1_R
3
GND
4
GPSA2
5
VCC
6
GPX2_R
7
GPY2_R
8
MSI_R
9
GPSA1
10
GND
11
GPY1_R
12
VCC
13
GPSB1
14
MSO_R
15
GPSB2
16
No Pin
1 6
2
1
1 5
17) INFO_ LINK
This conne ctor allows you to c onnect som e external devices to provide you extra function. Check the
pin assign m ent while you conne ct the external dev ice cable. Please c ontact your nearest dealer for
optional external devic e cable.
Pin No.
Definition
1
SMBCLK
2
VCC
3
SMBDATA
4
GPIO
5
GND
6
GND
7
No Pin
8
NC
9
+12V
10
+12V
1 0
9
2
1
