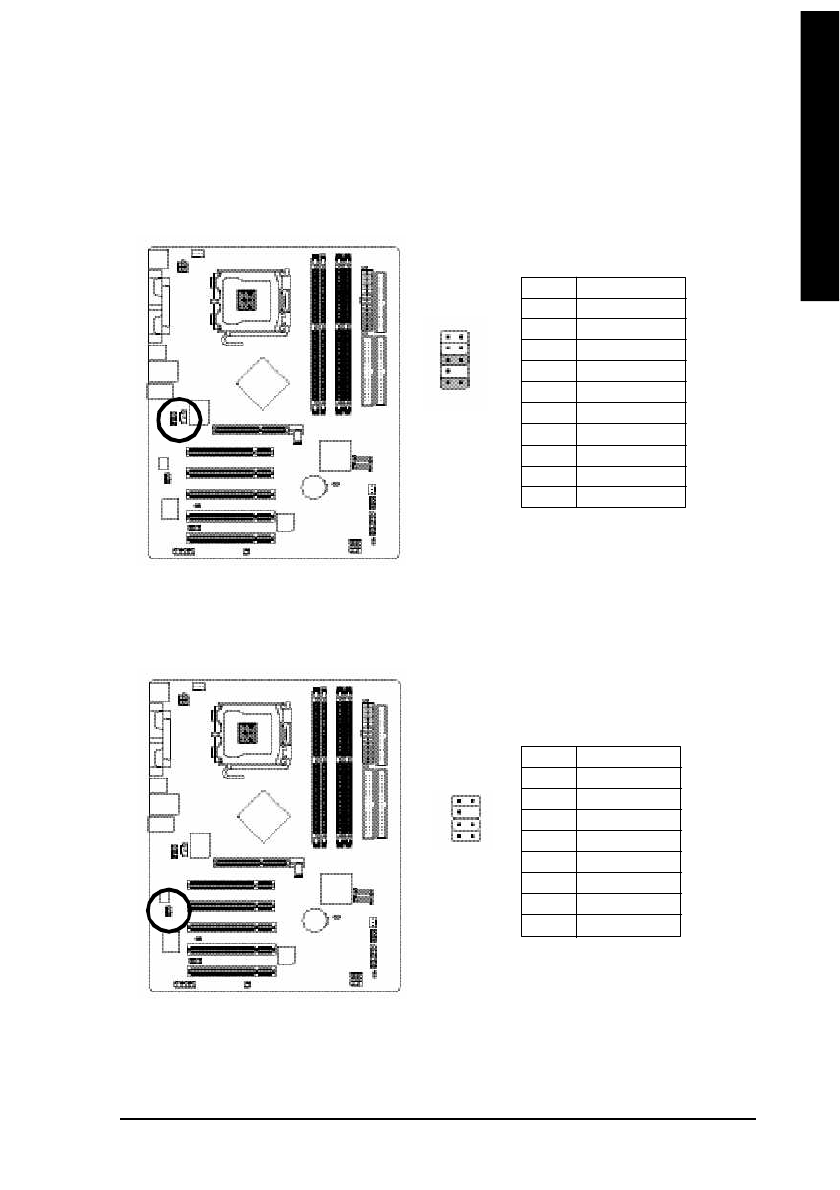

10) F_AUDIO (Front Audio Connector)
If you wa nt to use Front Audio connector, you m ust rem ove 5-6, 9-10 Jum per. In order to utilize the
front audio header, your chassis m us t have front audio conn ector. Also please m ake sure the pin
assigm ent on the cable is the sam e as the pin assigm ent on the M B head er. To find out if the chassis
you are buying support front audio connector, please contact your dealer.Please note, you can have the
alternative of using front audio connector or of using rear aud io connector to play sound.
2
9
1 0
1
Pin No.
Definition
1
MIC
2
GND
3
MIC_BIAS
4
POWER
5
FrontAudio(R)
6
RearAudio(R)
7
Reserved
8
No Pin
9
FrontAu dio (L)
10
RearAudio(L)
11) SUR_ CEN
Please contact your nearest dea ler for optional SUR_CEN cable.
Pin No.
Definition
1
SUR OUT L
2
SUR OUT R
3
GND
4
No Pin
5
CENTER_OUT
6
BASS_OUT
7
AUX_L
8
AUX_R
1
2
7
8
