- 20 -
GA-8ILMT4 Motherboard
English

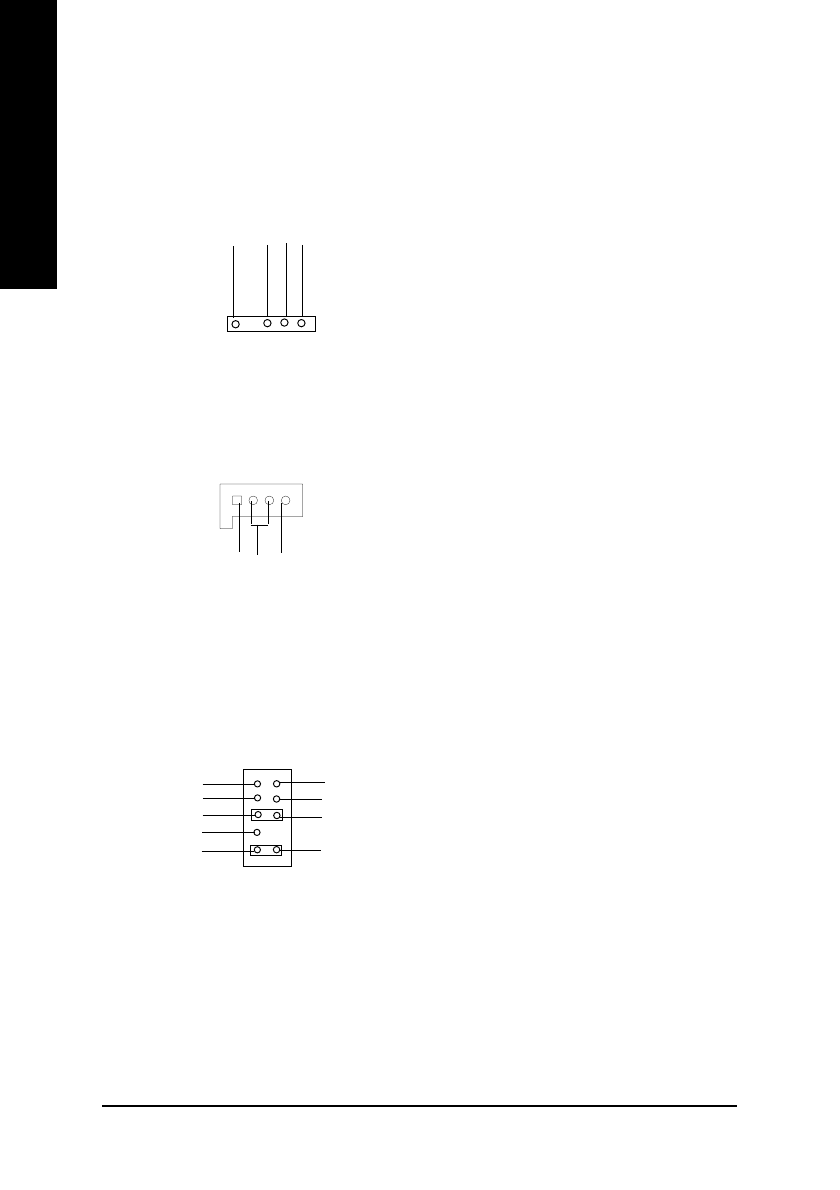

Q) AUX_IN ( AUX In Connector)
1
AUX-R
AUX-L
GND
$
Be careful with the polarity of the IR
connectorwhile you connect the IR. Please
contact you nearest dealer for optional IR
device.
P)IR
VCC(+5V)
IR Data Input
GND IR Data Output
1
R)F_AUDIO (F_AUDIO Connector)
$
If you want to use Front Audio connector, you
must remove 5-6, 9-10 Jumper.
In order to utilize the front audio header, your
chassis must have front audio connector. Also
please make sure the pin assigment on the cable
is the same as the pin assigment on the MB
header. To find out if the chassis you are buying
support front audio connector, please contact
your dealer.
1
GND
Reserved
M I C
Rear Audio (R)
Rear Audio (L)
Front Audio (R)
Front Audio (L)
POWER
REF
