- 18 -
GA-8ILMT4 Motherboard
English

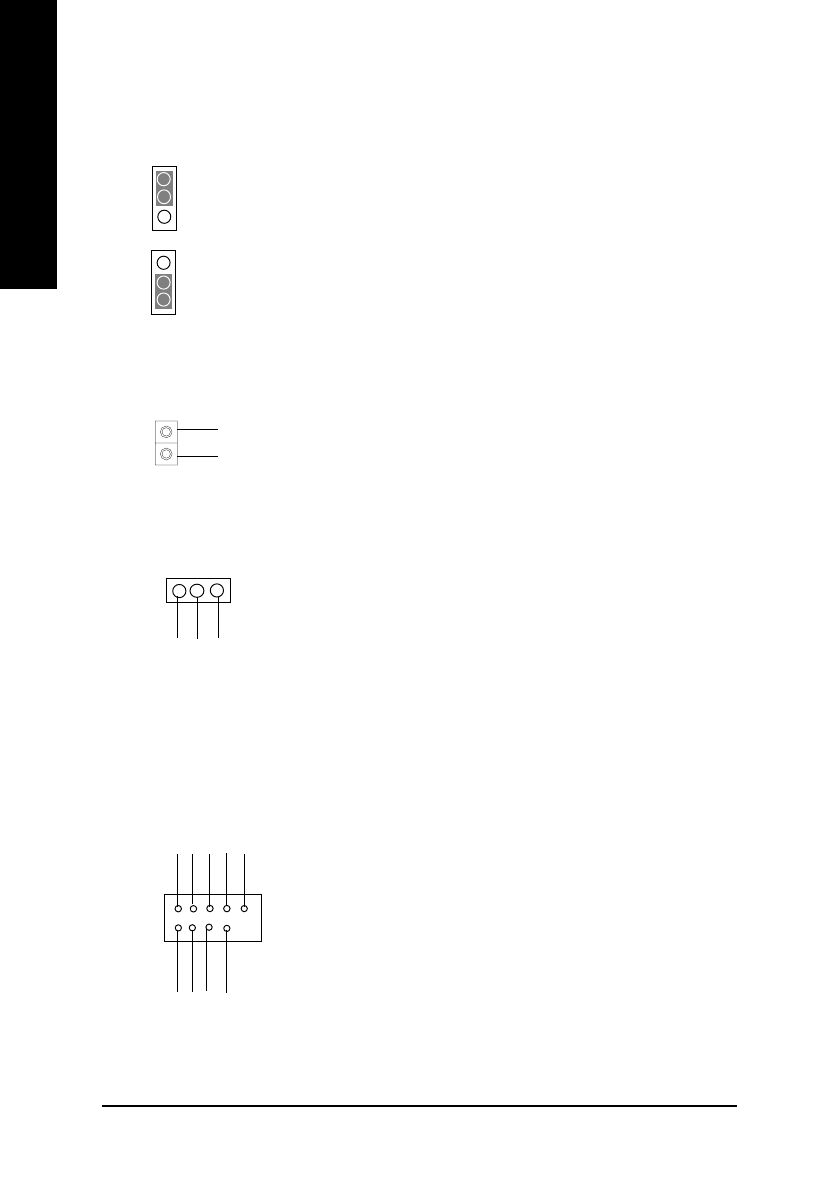

H) BIOS_WP (BIOS Write Protection)
1-2 close: Write Protection
2-3 close: Normal
$
Please note, To flash/upgrade BIOS on this MB
BIOS_WP must be set to 2-3 close. We
recommend BIOS_WP to be set to "1-2 close",
whenever user does not need to flash/upgrade
the BIOS.
1
1
K) PWR_LED
$
Be careful with the polarity of the front
panel USB connector. Check the pin
assignment while you connect the front
panel USB cable. Please contact your
nearest dealer for optional front panel
USB 2.0 cable.
L) F_USB1/F_USB2 (Front USB Connector)
USB Dy- USB Dy+
Power
USB Dx- USB Dx+
1
USB Over
Current
Power
GND
GND
MPD+ MPD-
MPD-
1
I) CI (CASE OPEN)
$
This 2 pin connector allows your system to
enable or disable the system alarm if the sys
tem case begin remove.
1
Signal
GND
