Hardware Installation

- 25 -

English

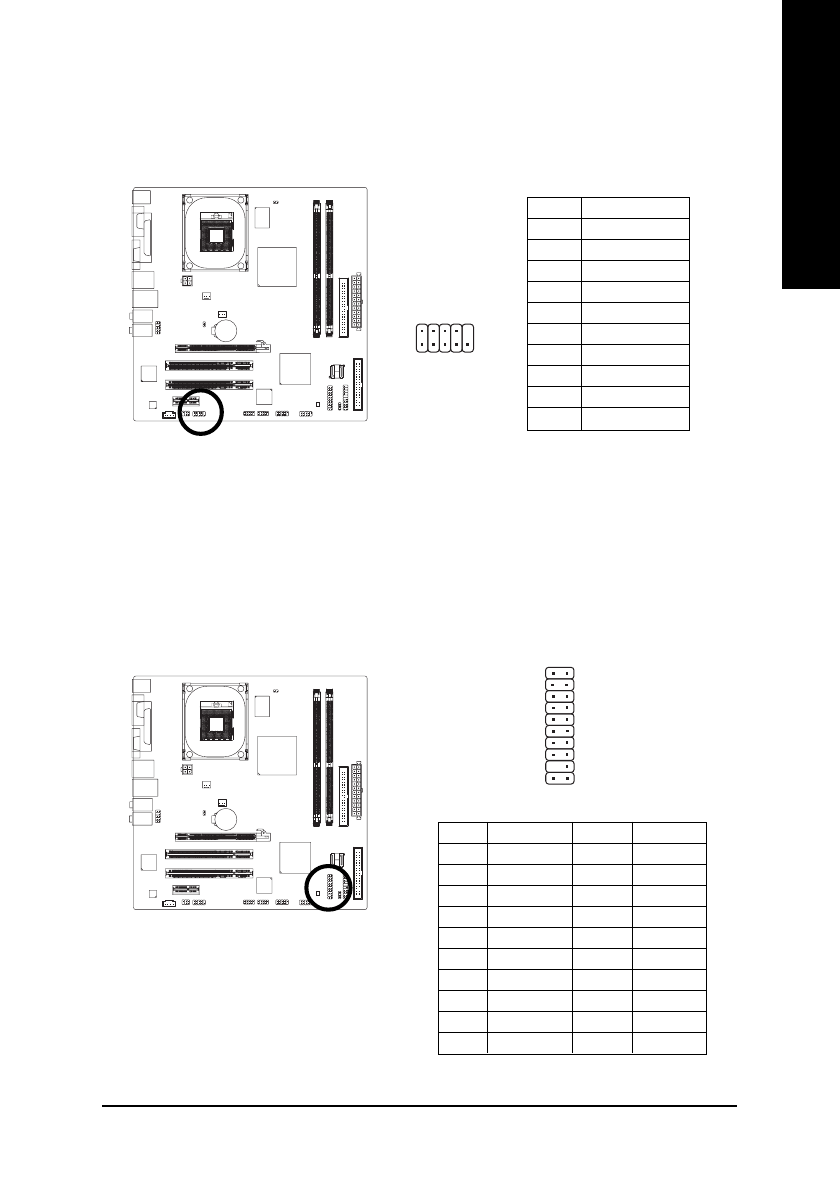

15) COMB (COMB Connector)

Be careful with the polarity of the COMB connector. Check the pin assignments while you connect
the COMB cable. Please contact your nearest dealer for optional COMB cable.

Pin No.

Definition

1

NDCDB-

2

NSINB

3

NSOUTB

4

NDTRB-

5

GND

6

NDSRB-

7

NRTSB-

8

NCTSB-

9

NRIB-

10

No Pin

1 0

9

2

1

16) TPM Connector

Please contact your nearest dealer for optional TPM cable.

1

2

1 9

2 0

Pin No.

Definition

1

LCLK

2

GND

3

LFRAME

4

No Pin

5

LRESET

6

VCC5

7

LAD3

8

LAD2

9

VCC3

10

LAD1

Pin No.

Definition

11

LAD0

12

GND

13

RSVO

14

RSV1

15

SB3V

16

SERIRQ

17

GND

18

CLKRUN

19

LPCPD

20

RSV2
