GA-8I945GMMFY-RH Motherboard

- 20 -

English

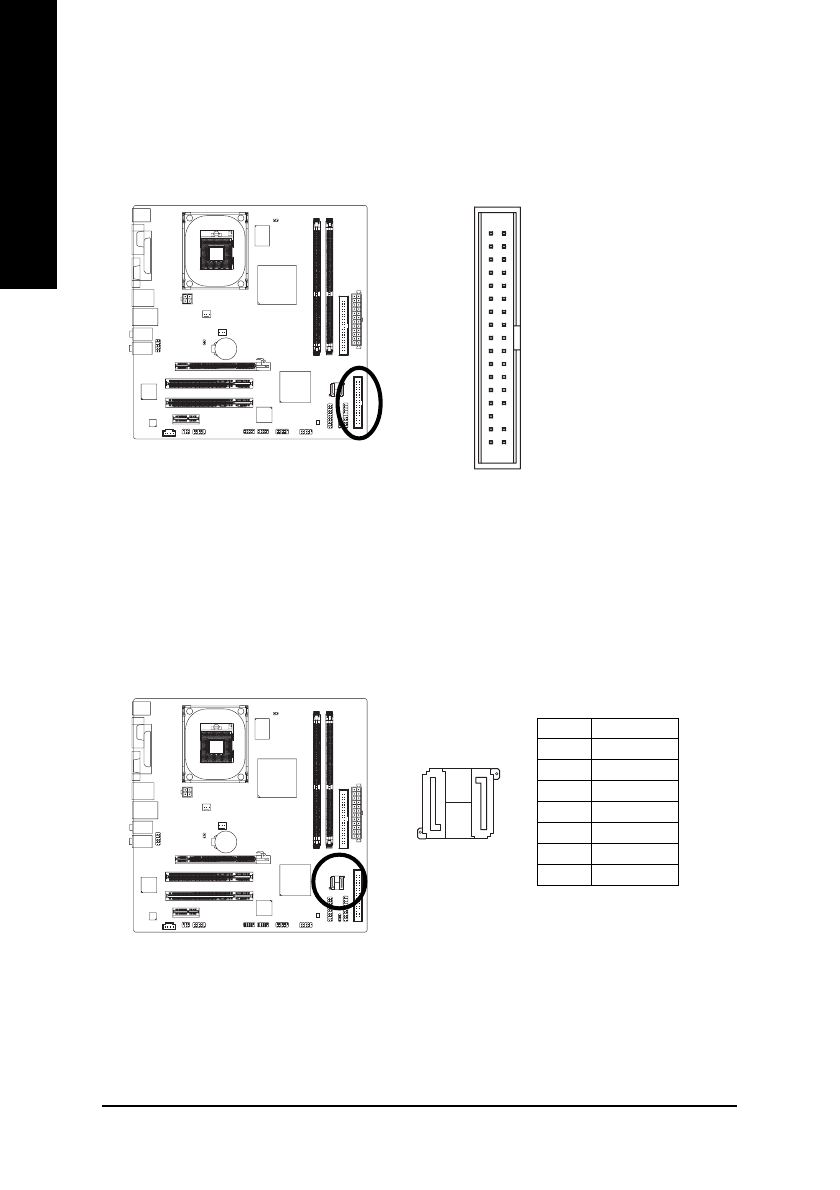

6) FDD (FDD Connector)

The FDD connector is used to connect the FDD cable while the other end of the cable connects to the
FDD drive. The types of FDD drives supported are: 360KB, 720KB, 1.2MB, 1.44MB and 2.88MB.
Please connect the red power connector wire to the pin1 position.

1

2

3 3

3 4

7) SATAII_0/SATAII_2 (Serial ATA Connector,)

SATA can provide up to 150MB/s transfer rate. Please refer to the BIOS setting for the Serial ATA
and install the proper driver in order to work properly.

Pin No.

Definition

1

GND

2

TXP

3

TXN

4

GND

5

RXN

6

RXP

7

GND

1

7

7

1

SATAII_0

SATAII_2
