Hardware Installation
- 23 -
English

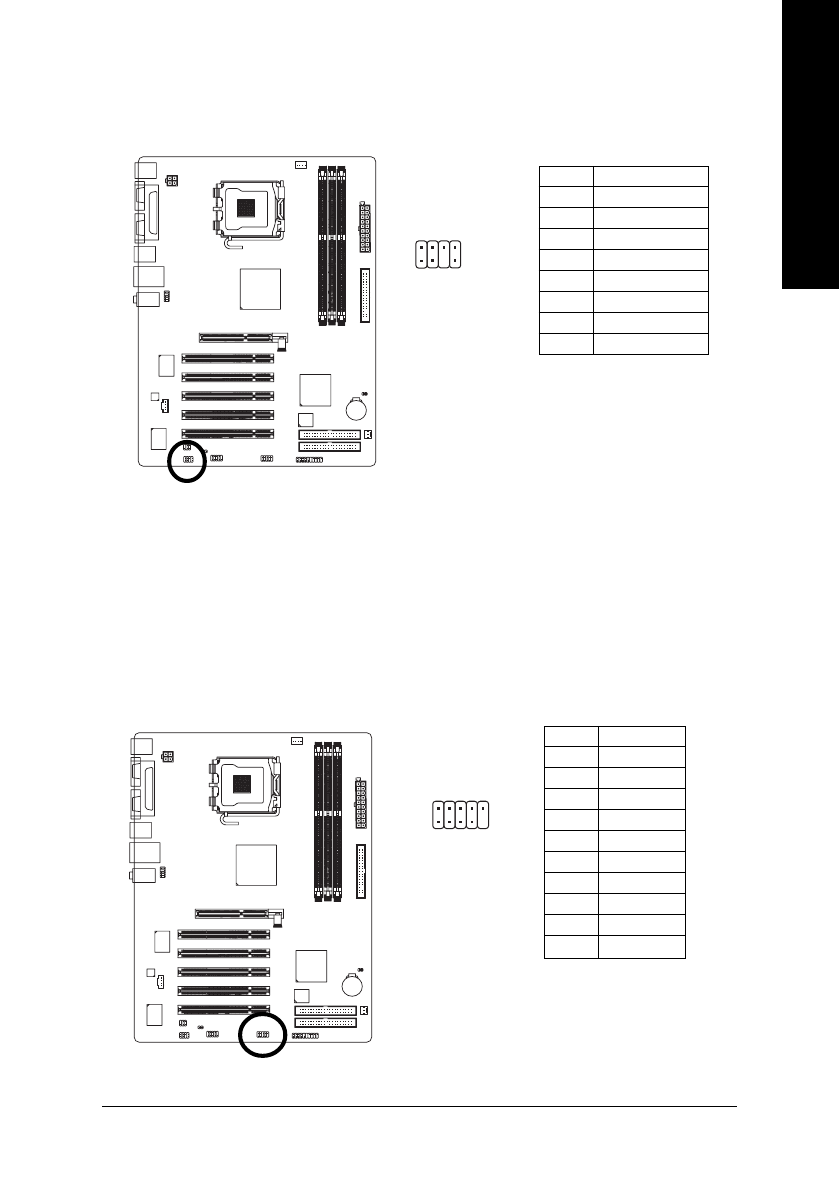

12) F_ USB1 (Front USB Connector)
Be careful with the polarity of the front USB connector. Check the pin assignment carefully while
y o u connect the front USB cable, incorrect connection between the cable and connector will make
the device unable to work or even damage it. For optional front USB cable, please contact your
local dealer.
11) SUR_CEN (Surround Center Connector)
Please contact your nearest dealer for optional SUR_CEN cable.
Pin No.
Definition
1
SUR OUTL
2
SUR OUTR
3
GND
4
No Pin
5
CENTER_OUT
6
BASS_OUT
7
AUX_L
8
AUX_R
1
9
2
1 0
1
F_ USB1
Pin No.
Definition
1
Power
2
Power
3
USB DX-
4
USB Dy-
5
USB DX+
6
USB Dy+
7
GND
8
GND
9
No Pin
10
NC
1
2
7
8
