GA-8I845GE775-G Motherboard
- 22 -
English

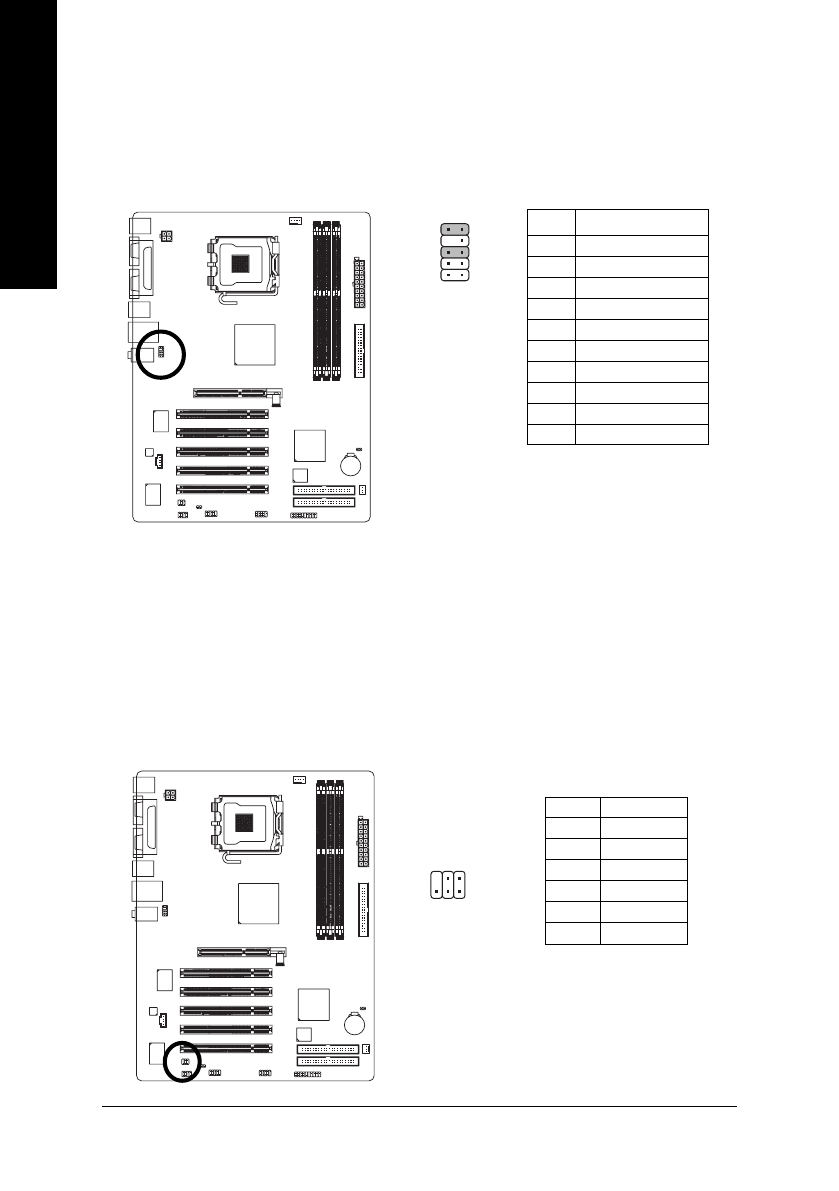

9) F_AUDIO (Front Audio Panel Connector)
Please make sure the pin assigment on the cable is the same as the pin assigment on the MB
header. To find out if the chassis you are buying support front audio panel connector, please
contact your dealer. If you want to use "Front Audio" connector, you must remove the jumpers
from pins 5-6, 9-10.
1
1 0
9
2
10) SPDIF_IO (SPDIF In/ Out)
The SPDIF output is capable of providing digital audio to external speakers or compressed AC3
data to an external Dolby Digital Decoder. Use this feature only when your stereo system has
digital input function. Use SPDIF IN feature only when your device has digital output function.
Be careful with the polarity of the SPDIF_IO connector. Check the pin assignment carefully while
you connect the SPDIF_IO cable. Incorrect connection between the cable and connector will
make the device unable to work or even damage it. For optional SPDIF_IO cable, please contact
your local dealer.
1
6
2
5
Pin No.
Definition
1
Power
2
No Pin
3
SPDIF
4
SPDIFI
5
GND
6
GND
Pin No.
Definition
1
MIC
2
GND
3
MIC_BIAS
4
POWER
5 FrontAudio(R)
6 Rear Audio (R)/ Return R
7
NC
8
No Pin
9 FrontAudio (L)
10 Rear Audio (L)/ Return L
