Инсталляция аппаратного обеспечения
- 24 -

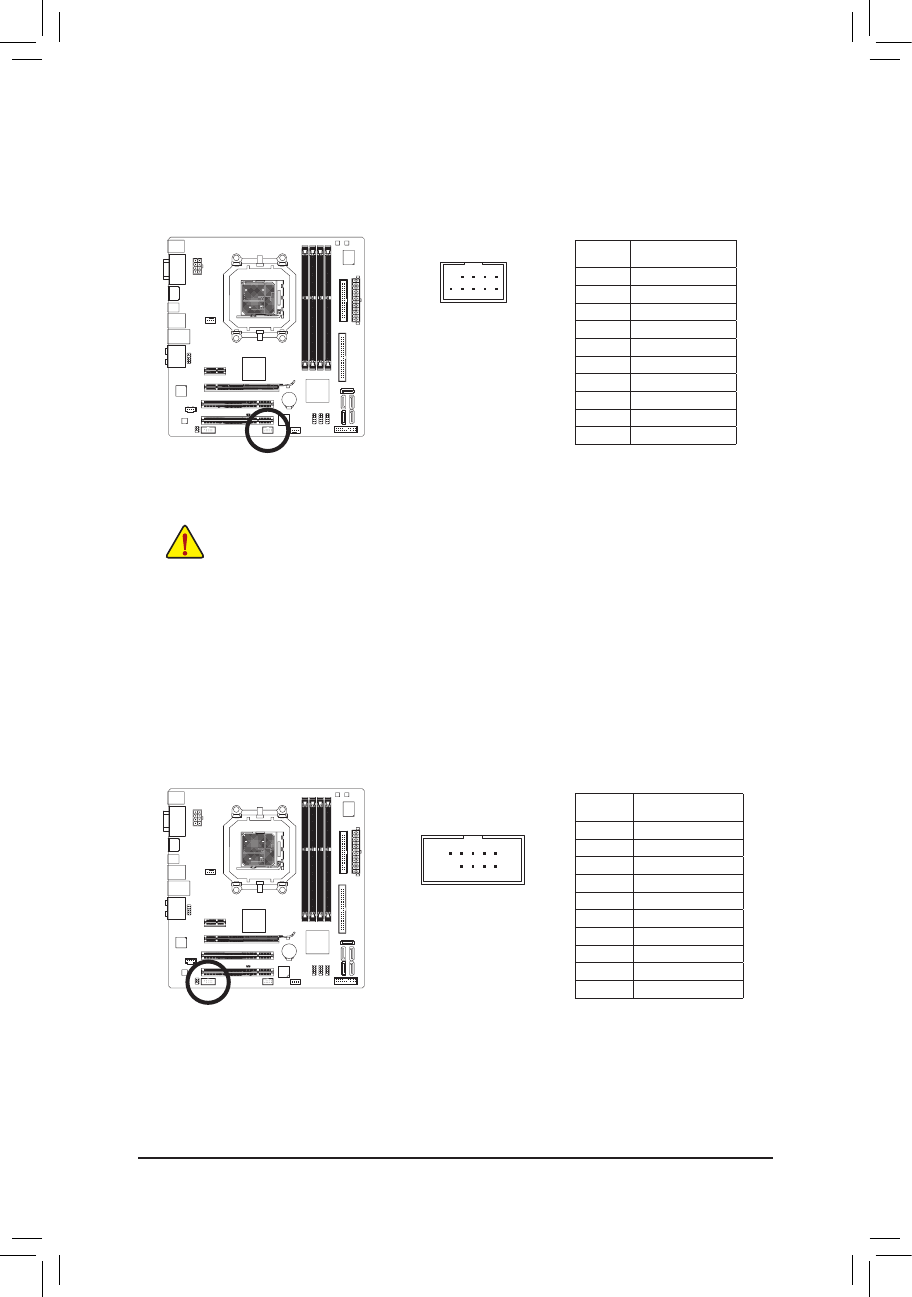

13) F_1394_1 (Разъем IEEE 1394a-интерфейса)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на системной плате.
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать выносную планку
с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от блока питания.
•
Для того чтобы выполнить соединение IEEE 1394-устройства с ПК, сначала подключите
интерфейсный кабель к компьютеру, а затем к устройству. Заранее позаботьтесь о надежности
соединения.
DEBUG
PORT
G.QBOFM
10
9
2
1
14) COM (Разъем последовательного порта)
Разъем COMA на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок обратитесь к
локальному дилеру.
10
9
2
1
Нумерация
контактов
Пояснения
1
TPA+
2
TPA-
3
GND - контакт Земля
4
GND - контакт Земля
5
TPB+
6
TPB-
7
Power (12V)
8
Power (12V)
9
Контакт отсутствует
10
GND - контакт Земля
Нумерация
контактов
Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND - контакт Земля
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Контакт отсутствует
