Инсталляция аппаратного обеспечения

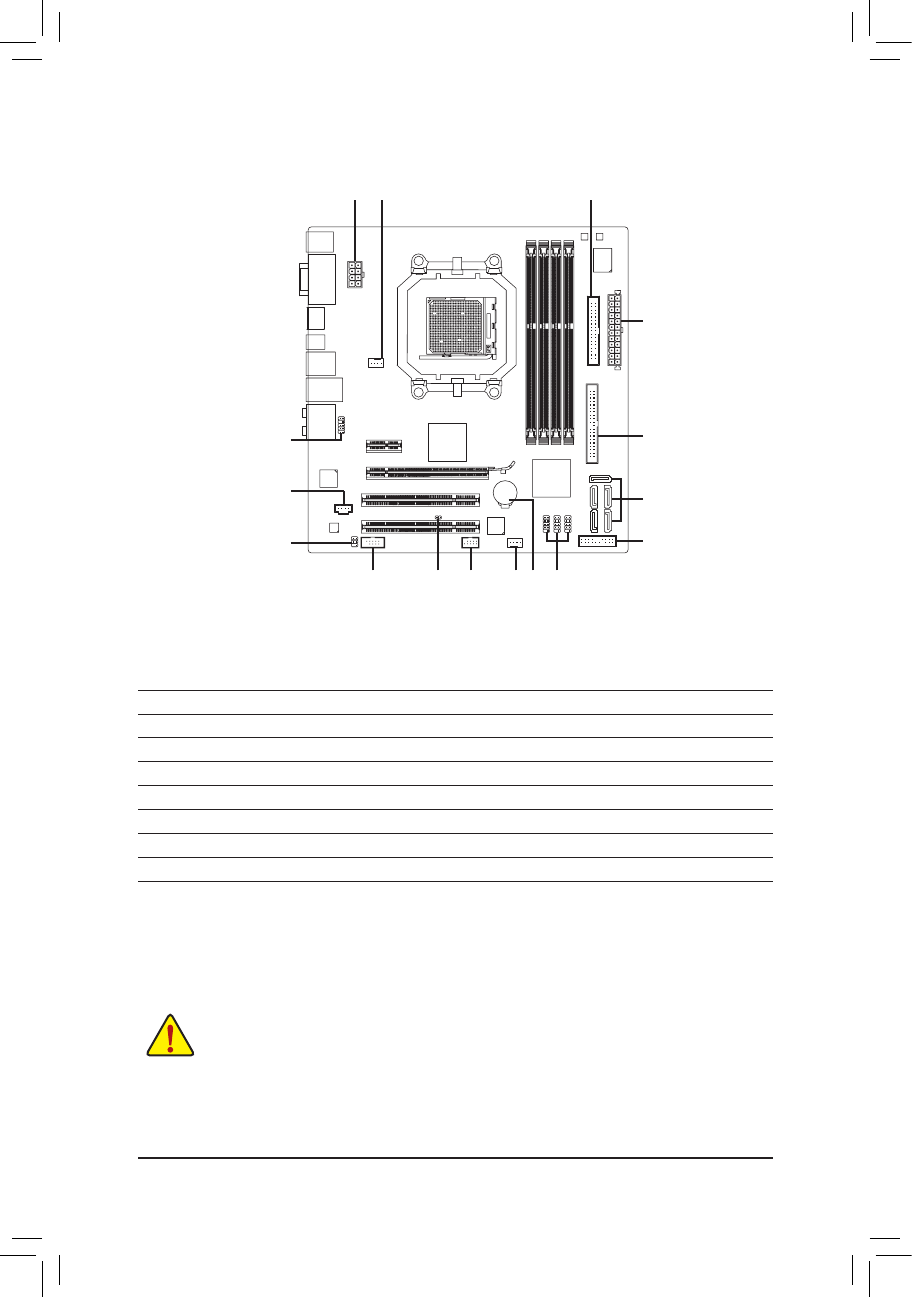

1-8 Внутренние интерфейсные разъемы
1
2
3
5
6
7
14
15
9
11
10
12
1)
ATX_12V_2X4
2)
ATX
3)
CPU_FAN
4)
SYS_FAN
5)
FDD
6)
IDE
7)
SATA2_0/1/2/3/4
8)
F_PANEL
9)
F_AUDIO
10)
CD_IN
11)
SPDIF_IO
12)
F_USB1/F_USB2/F_USB3
13)
F_1394_1
14)
COM
15)
CLR_CMOS
16)
BAT
8
13
4 16
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
•
До подключения устройства, убедитесь в том, что контактная группа разъема его
интерфейса совместима с соответствующим разъемом на системной плате.
•
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
•
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
