Инсталляция аппаратного обеспечения
- 20 -

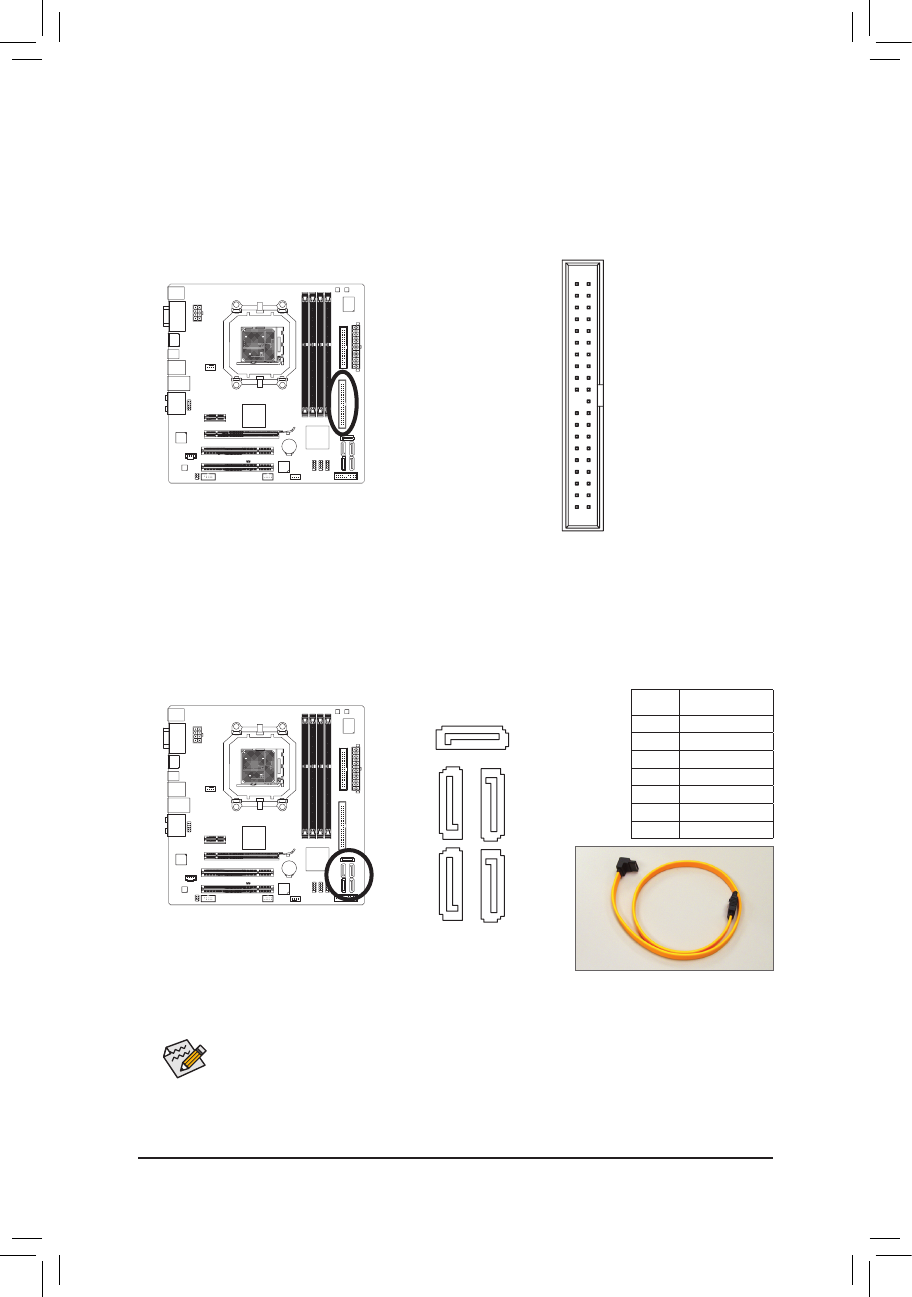

6) IDE (Разъем IDE)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический накопитель). Перед
тем, как подключать кабель к устройству, обратите внимание на специальный ключ на разъеме кабеля, который
поможет правильно сориентировать его по отношению к устройству. В тех случаях, когда к системе планируется
подключить два IDE-устройства, необходимо определить какое из них будет ведущим (Master), а какое - ведомым
(Slave). Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из комплекта
поставки накопителя.
2
40
1
39
7) SATA2_0/1/2/3/4 (пропускная способность SATA-интерфейса 3 Гбит/с, чипсет AMD
SB710)
Разъем SATA соответствует спецификации SATA 3.0 и совместим со стандартами SATA II и SATA
(пиковая пропускная способность 6 Гбит/с, 3 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-
разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер чипсета AMD
SB710 предоставляет возможность организовать для дисковой подсистемы RAID-массив уровня
0, 1, 10 и JBOD. Дополнительная информация о конфигурировании RAID-массива размещена в
Главе 5, «Конфигурирование SATA жестких дисков».
•
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
системе установлены более двух дисков, общее их количество должно быть четным.
•
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
общее количество жестких дисков установленных в системе должно быть четным.
1
1
DEBUG
PORT
G.QBOFM
SATA2_4
SATA2_2
SATA2_0
DEBUG PO
RT
G.QBOFM
1
7
7
DEBUG PO
RT
G.QBOFM
DEBUG
PO
RT
G.QBOFM
DEBUG
PO
RT
G.QBOFM
7
7
1
1
SATA2_3
SATA2_1
7
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
Нумерация
контактов
Пояснения
1
GND - контакт Земля
2
TXP
3
TXN
4
GND - контакт Земля
5
RXN
6
RXP
7
GND - контакт Земля
