- 23 -
Инсталляция аппаратного обеспечения

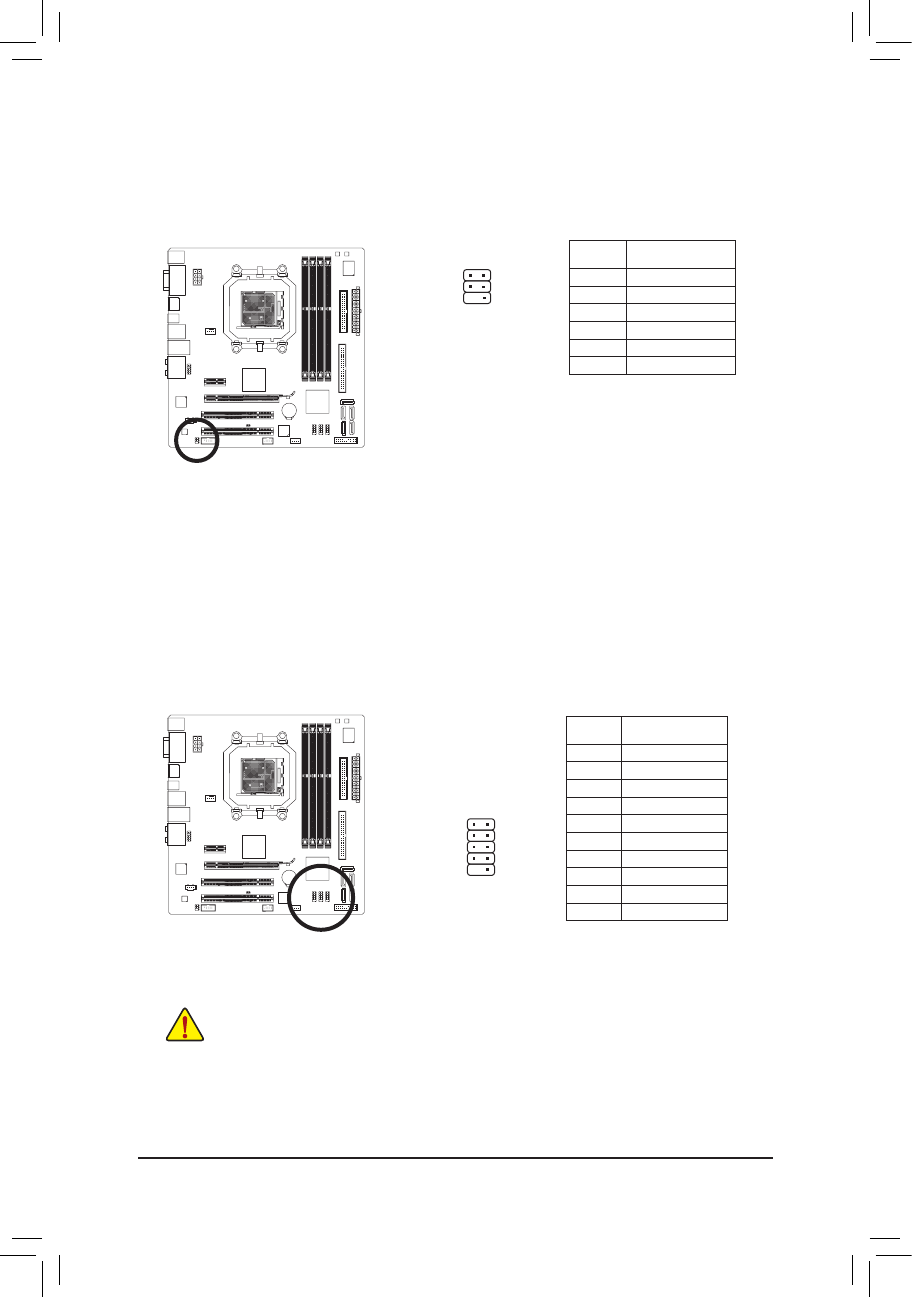

11) SPDIF_IO (Разъем «Вход/Выход» S/PDIF-интерфейса )
Разъём S/PDIF Вход/Выход предназначен для подключения устройств способных обрабатывать
или поставлять цифровой аудиопоток и предполагает наличие специального оптического кабеля.
По вопросам приобретения оптического кабеля обратитесь к локальному дилеру.
6
5
2
1
12) F_USB1/F_USB2/F_USB3 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
IEEE 1394 на выносных планках.
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
9
1
10
2
Нумерация
контактов
Пояснения
1
Питание
2
Контакт отсутствует
3
SPDIF
4
SPDIFI
5
GND (контакт Земля)
6
GND (контакт Земля)
Нумерация
контактов
Пояснения
1
Power (5V)
2
Power (5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND - контакт Земля
8
GND - контакт Земля
9
Контакт отсутствует
10
NC
