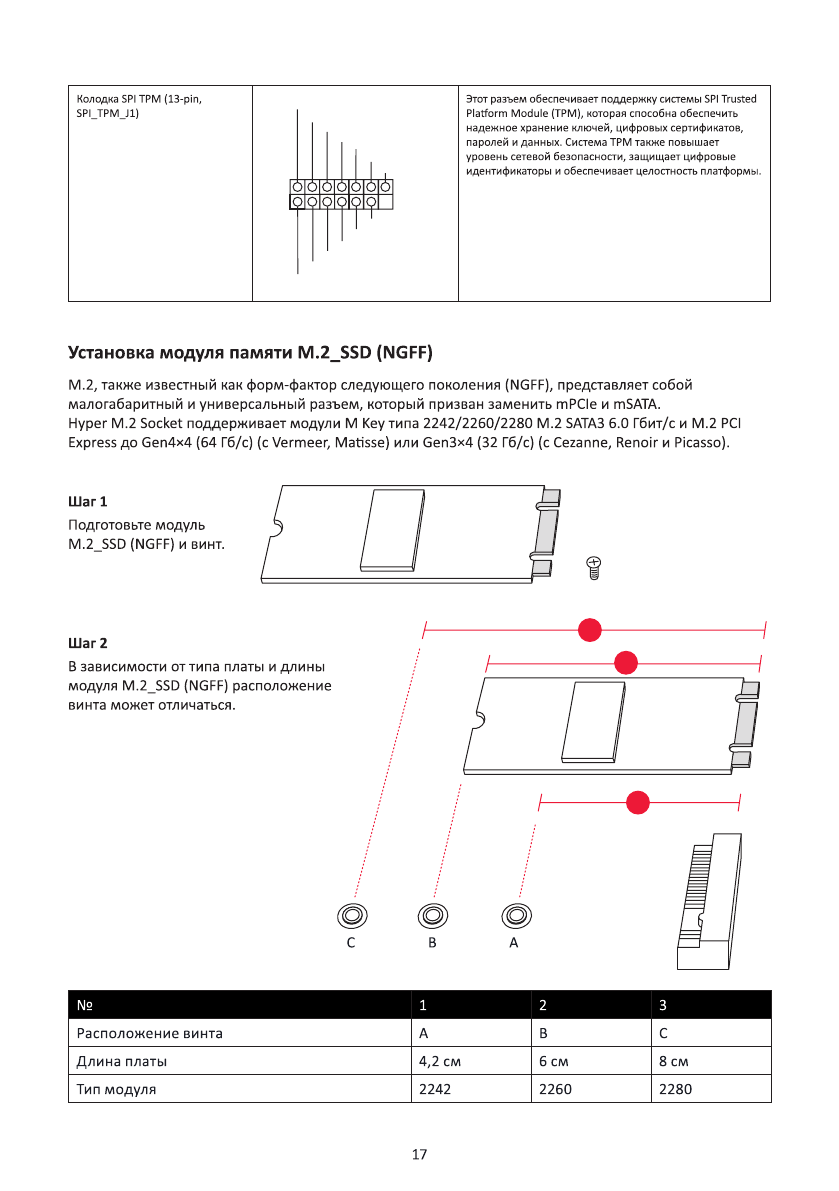

Колодка SPI ТРМ (13-pin,

SPI_TPM_J1)

Этот разъем обеспечивает поддержку системы SPI Trusted

Platform Module (TPM), которая способна обеспечить

надежное хранение ключей, цифровых сертификатов,

паролей и данных. Система ТРМ также повышает

уровень сетевой безопасности, защищает цифровые

идентификаторы и обеспечивает целостность платформы.

Установка модуля памяти M.2_SSD (NGFF)

M.2, также известный как форм-фактор следующего поколения (NGFF), представляет собой

малогабаритный и универсальный разъем, который призван заменить mPCIe и mSATA.

Hyper M.2 Socket поддерживает модули M Key типа 2242/2260/2280 M.2 SATA3 6.0 Гбит/с и M.2 PCI

Express до Gen4×4 (64 Гб/с) (с Vermeer, Matisse) или Gen3×4 (32 Гб/с) (с Cezanne, Renoir и Picasso).

Шаг 1

Подготовьте модуль

M.2_SSD (NGFF) и винт.

Шаг 2

В зависимости от типа платы и длины

модуля M.2_SSD (NGFF) расположение

винта может отличаться.

№

1

2

3

Расположение винта

A

B

C

Длина платы

4,2 см

6 см

8 см

Тип модуля

2242

2260

2280

1

SPI_DQ3

#

SPI_PW R

SPI_DQ2

SPI_CS0

Dumm y

CL K

SPI_MIS O

SPI_MOS I

GN D

SPI_TPM_CS

RST #

RSMRST#

TPM_PIR Q

1

2

3
