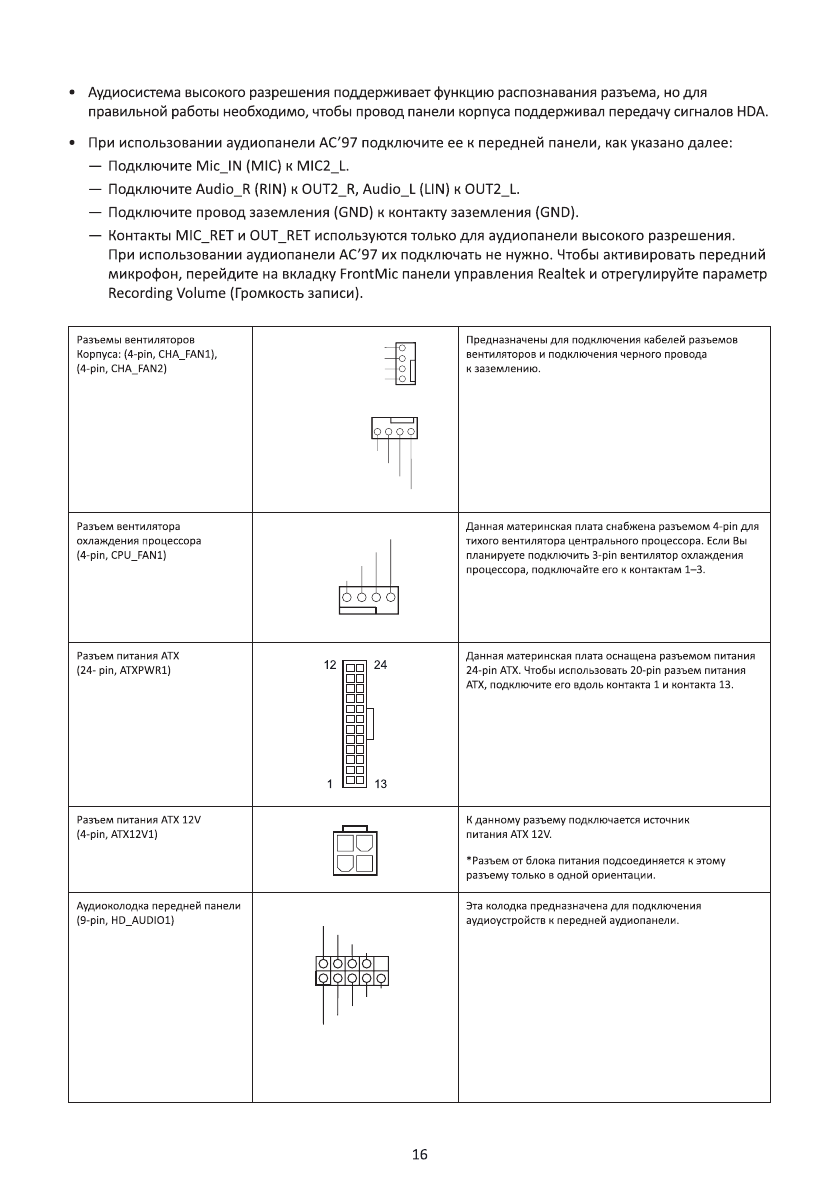

•  Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для

  правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA.
•  При использовании аудиопанели AC’97 подключите ее к передней панели, как указано далее:
  —  Подключите Mic_IN (MIC) к MIC2_L.
  —  Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
  —  Подключите провод заземления (GND) к контакту заземления (GND).
  —  Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения.

    При использовании аудиопанели AC’97 их подключать не нужно. Чтобы активировать передний

    микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр

    Recording Volume (Громкость записи).

Разъемы вентиляторов

Корпуса: (4-pin, CHA_FAN1),

(4-pin, CHA_FAN2)

Предназначены для подключения кабелей разъемов

вентиляторов и подключения черного провода

к заземлению.

Разъем вентилятора

охлаждения процессора

(4-pin, CPU_FAN1)

Данная материнская плата снабжена разъемом 4-pin для

тихого вентилятора центрального процессора. Если Вы

планируете подключить 3-pin вентилятор охлаждения

процессора, подключайте его к контактам 1–3.

Разъем питания АТХ

(24- pin, ATXPWR1)

Данная материнская плата оснащена разъемом питания

24-pin АТХ. Чтобы использовать 20-pin разъем питания

ATX, подключите его вдоль контакта 1 и контакта 13.

Разъем питания АТХ 12V

(4-pin, ATX12V1)

К данному разъему подключается источник

питания ATX 12V.

*Разъем от блока питания подсоединяется к этому

разъему только в одной ориентации.

Аудиоколодка передней панели

(9-pin, HD_AUDIO1)

Эта колодка предназначена для подключения

аудиоустройств к передней аудиопанели.

+1 2V

GN D

CHA_F AN_SPEE D

FAN_SPEED_CONTR OL

4
3
2
1

GN D

FAN_VOLTAG E

CHA_FAN_SPEE D

FAN_SPEED_CONTRO L

4    3    2    1

+12V

GN D

CPU_ FAN_SPEE D

FAN_SPEED_CONT RO L

1     2     3    4

CCTS# 1

RR TS#1

DDSR# 1

DDTR# 1

RRXD1

GN D

TTXD 1

DDCD# 1

1

RRI#1
