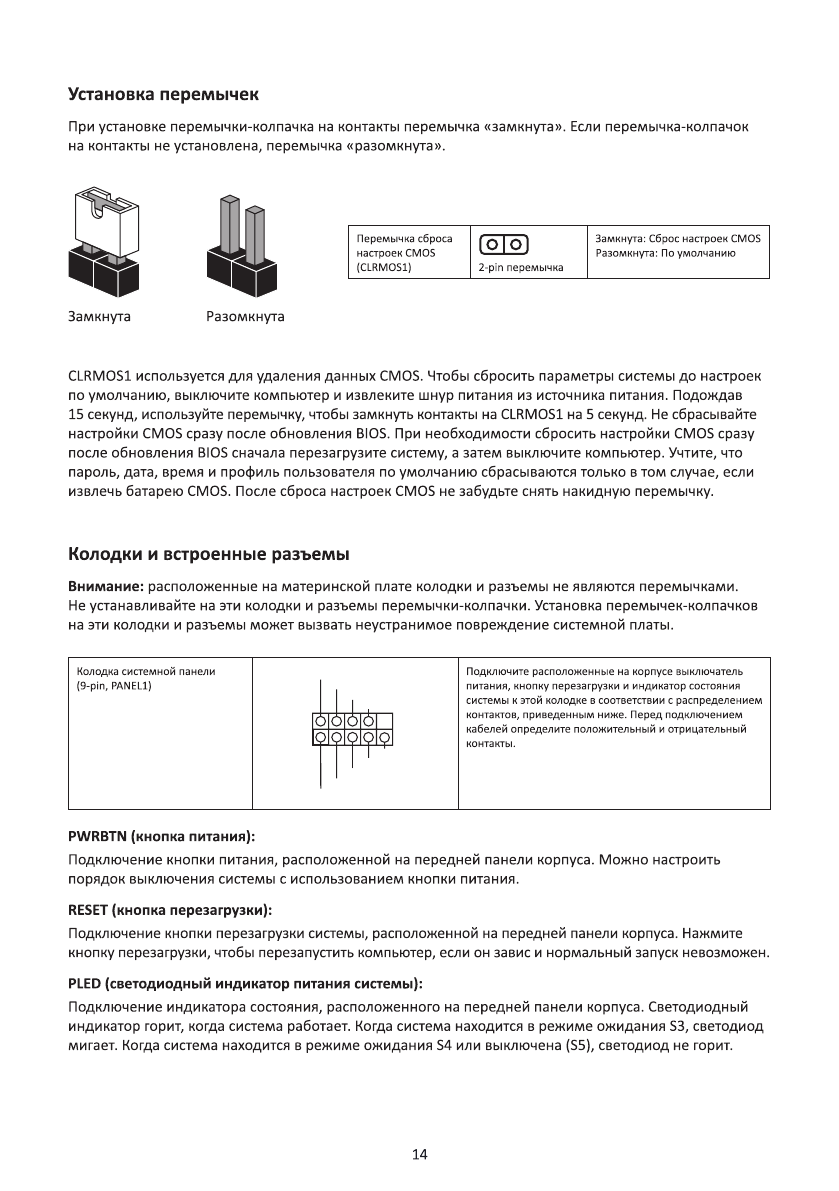

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить параметры системы до настроек

по умолчанию, выключите компьютер и извлеките шнур питания из источника питания. Подождав

15 секунд, используйте перемычку, чтобы замкнуть контакты на CLRMOS1 на 5 секунд. Не сбрасывайте

настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу

после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер. Учтите, что

пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если

извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку.

Колодки и встроенные разъемы

Внимание:

расположенные на материнской плате колодки и разъемы не являются перемычками.

Не устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков

на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Колодка системной панели

(9-pin, PANEL1)

Подключите расположенные на корпусе выключатель

питания, кнопку перезагрузки и индикатор состояния

системы к этой колодке в соответствии с распределением

контактов, приведенным ниже. Перед подключением

кабелей определите положительный и отрицательный

контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить

порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите

кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный

индикатор горит, когда система работает. Когда система находится в режиме ожидания S3, светодиод

мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

Перемычка сброса

настроек CMOS

(CLRMOS1)

2-pin перемычка

Замкнута: Сброс настроек CMOS

Разомкнута: По умолчанию

GN D

RESET#

PWRBTN#

PLED-

PLED+

GN D

HDLED -

HDLED +

1

GN D
