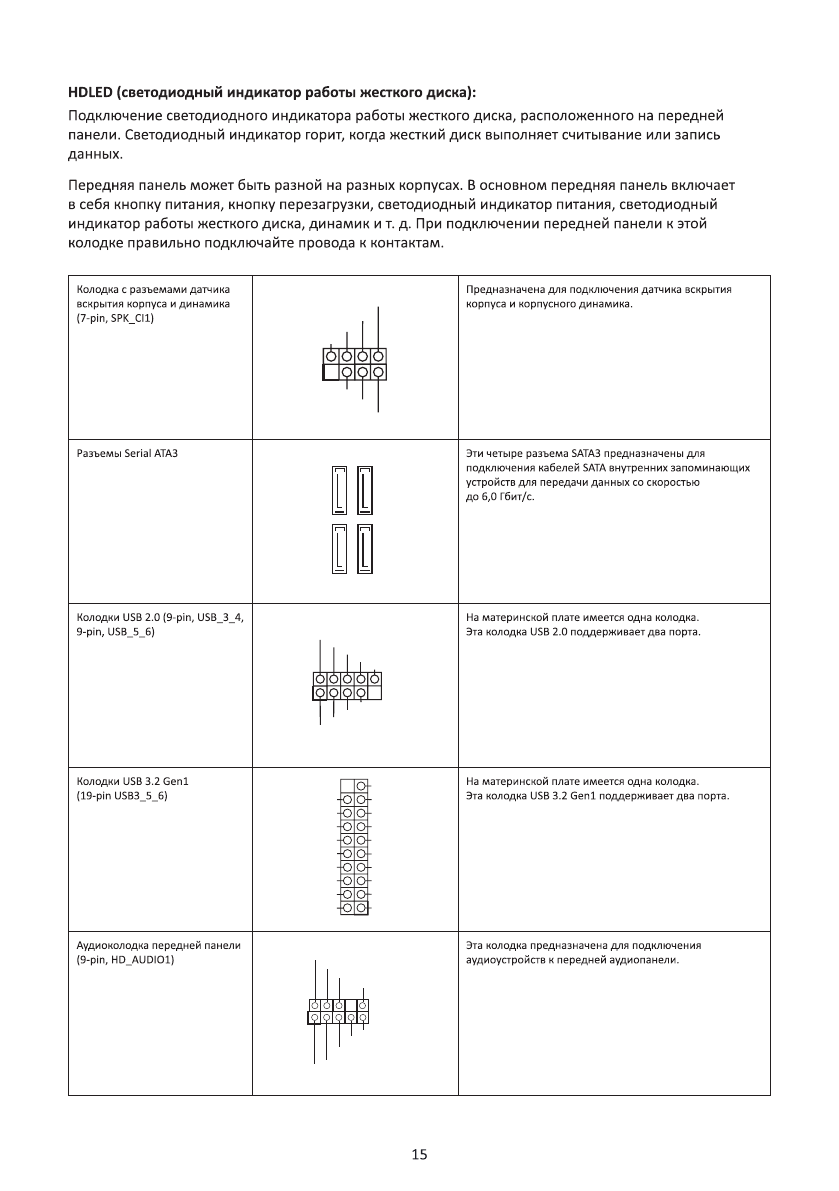

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней

панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись

данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель включает

в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный

индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой

колодке правильно подключайте провода к контактам.

Колодка с разъемами датчика

вскрытия корпуса и динамика

(7-pin, SPK_CI1)

Предназначена для подключения датчика вскрытия

корпуса и корпусного динамика.

Разъемы Serial ATA3

Эти четыре разъема SATA3 предназначены для

подключения кабелей SATA внутренних запоминающих

устройств для передачи данных со скоростью

до 6,0 Гбит/с.

Колодки USB 2.0 (9-pin, USB_3_4,

9-pin, USB_5_6)

На материнской плате имеется одна колодка.

Эта колодка USB 2.0 поддерживает два порта.

Колодки USB 3.2 Gen1

(19-pin USB3_5_6)

На материнской плате имеется одна колодка.

Эта колодка USB 3.2 Gen1 поддерживает два порта.

Аудиоколодка передней панели

(9-pin, HD_AUDIO1)

Эта колодка предназначена для подключения

аудиоустройств к передней аудиопанели.

1

+5 V

DUMMY

SIGNAL

GN D

DUMMY

SPEAKE R

DUMMY

SA

TA

3_3

SA

TA

3_4

SA

TA

3_1

SA

TA

3_2

DUMMY

GN D

GN D

P+

P-

USB_PW R

P+

P-

USB_PW R

1

J_SEN SE

OUT2_L

1

MIC_RE T

PRESENCE #

GND

OUT2_ R

MIC2_ R

MIC2_ L

OUT_R ET

1

IntA_PB_D +
Dumm y

IntA_PB_D -

GN D

IntA_PB_SSTX +

GN D
IntA_PB_SSTX -

IntA_PB_SSRX +

IntA_PB_SSRX -

Vbus

Vbus

Vbus

IntA_P A_SSRX -

IntA_P A_SSRX +

GN D

IntA_P A_SSTX -

IntA_P A_SSTX +

GN D

IntA_P A_D-

IntA_P A_D+
