Установка

•

Не устанавливайте аппарат в таком месте, где что-то затруд

-

няет открытие ЖК-панели (например, рычаг переключения

передач). Перед установкой аппарата оставьте пространство,

достаточное для того, чтобы полностью открытая ЖК-панель

не мешала использованию рычага переключения передач.

Контакт ЖК-панели с рычагом переключения передач нежела

-

телен и в силу того, что он может вызвать поломку механизма

открывания и закрывания панели.

Замечания по установке

Подготовка к установке аппарата

Установка с держателем

Установка с использованием

отверстий под винты по бокам

аппарата

•

Не устанавливайте аппарат в месте с высокой температурой

или влажностью, например:

•

Вблизи обогревателя, вентилятора или кондиционера.

•

В месте, на которое падает прямой солнечный свет, например

в верхней части приборной доски.

•

В месте, на которое могут попадать капли дождя или снежин

-

ки, например рядом с дверью или на полу.

•

Установите аппарат в горизонтальном положении на поверх

-

ность с углом отклонения в пределах от 0 до 30 градусов

вверх и 5 градусов влево или вправо. Превышение указанных

углов установки увеличивает риск неправильного считывания

информации с дисплея и может ухудшить качество ее отобра

-

жения.

30°

Оставьте

пространство,

достаточное

для вентиляции

5 см

5 см

1

1

1

2

1

1 2

•

Для того чтобы при установке обеспечить необходимое

рассеивание тепла от работающего аппарата, оставьте за его

задней панелью пространство, достаточное для вентиляции, и

стяните свисающие кабели в жгуты, чтобы они не загоражива

-

ли вентиляционные отверстия.

30°

Оставьте

пространство,

достаточное

для вентиляции

5 см

5 см

1

1

1

2

1

1 2

1   Отсоедините окантовку.

Для отсоединения окантовки потяните ее на себя за верхнюю и

нижнюю части.

30°

Оставьте

пространство,

достаточное

для вентиляции

5 см

5 см

1

1

1

2

1

1 2

1

Окантовка

2   Вставьте прилагаемые ключи для извлечения

в предусмотренные для них отверстия по бокам

аппарата до щелчка.

3   Вытяните аппарат из держателя.

30°

Оставьте

пространство,

достаточное

для вентиляции

5 см

5 см

1

1

1

2

1

1 2

1

Ключ для извлечения

1   Установите держатель в приборную панель.

2   Для фиксации монтажного кожуха отогните

отверткой металлические язычки на 90°.

30°

Оставьте

пространство,

достаточное

для вентиляции

5 см

5 см

1

1

1

2

1

1 2

1

Приборная панель

2

Держатель

3   Установите аппарат в держатель.

30°

Оставьте

пространство,

достаточное

для вентиляции

5 см

5 см

1

1

1

2

1

1 2

1

Приборная панель

4   Прикрепите окантовку.

30°

Оставьте

пространство,

достаточное

для вентиляции

5 см

5 см

1

1

1

2

1

1 2

1

Окантовка

2

Паз

Прикрепите окантовку так, чтобы паз находился внизу.

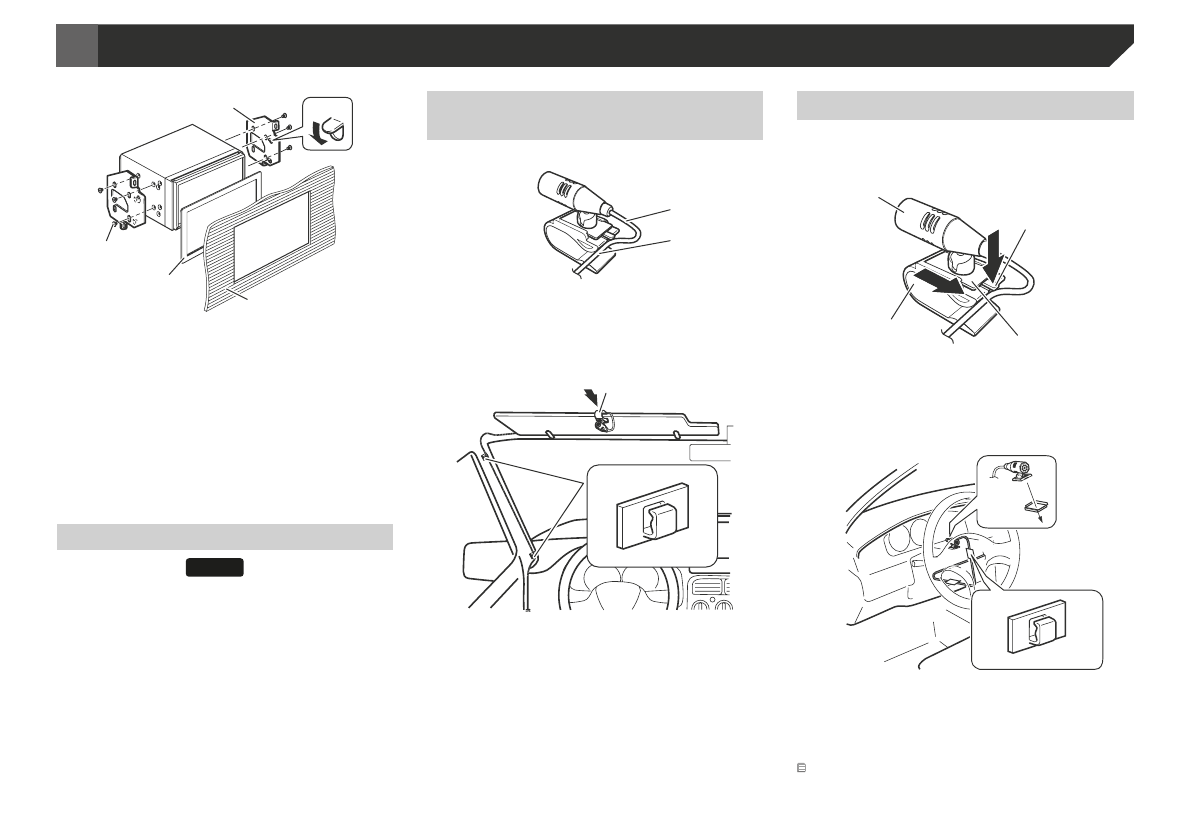

1   Крепление аппарата к заводскому кронштейну

для радиоприемника

Расположите аппарат так, чтобы его отверстия под винты совпа

-

ли с отверстиями под винты в кронштейне, и затяните винты в

трех местах с каждой стороны.

30°

Оставьте

пространство,

достаточное

для вентиляции

5 см

5 см

1

1

1

2

1

1 2

32

Установка

1

3

5

2

4

1

2

1

2

4

1

2

3

2

1

1

Заводской кронштейн для радиоприемника

2

Если лапка препятствует установке, ее можно отогнуть вниз.

3

Приборная панель или консоль

4

Рамка

В некоторых моделях автомобилей размеры выреза под

встраиваемый аппарат могут быть немного больше требуемых

для установки данного аппарата. Если в вашем случае это так,

используйте для компенсации зазора прилагаемую рамку.

5

Винт с полукруглой головкой

Используйте только те винты, которые прилагаются к аппара

-

ту.

Установка микрофона

Установка на солнцезащитный

козырек

Установка на рулевую колонку

AV285BT

•

Установите микрофон в таком месте, где его направление и

расстояние от водителя максимально упрощают улавливание

голоса водителя.

•

Обязательно выключите аппарат (ключ зажигания должен

находиться в положении ACC OFF), прежде чем подключать

микрофон.

•

В зависимости от модели автомобиля микрофонный кабель

может оказаться слишком коротким для установки микрофона

на солнцезащитный козырек. В этом случае установите микро

-

фон на рулевую колонку.

1   Вставьте кабель микрофона в паз.

1

3

5

2

4

1

2

1

2

4

1

2

3

2

1

1

Кабель микрофона

2

Паз

2   Прикрепите фиксатор микрофона к солнцезащит

-

ному козырьку.

1

3

5

2

4

1

2

1

2

4

1

2

3

2

1

1

Фиксатор микрофона

2

Зажимы

Для закрепления кабеля в необходимых местах салона исполь

-

зуйте отдельно приобретенные зажимы.

Установите микрофон на солнцезащитный козырек так, чтобы он

был направлен на водителя при нахождении козырька в поднятом

положении. Если козырек опущен, голос водителя не улавливает

-

ся микрофоном.

1   Отсоедините основание микрофона от фиксатора

микрофона, для чего нажмите на язычок и потя

-

ните за основание.

1

3

5

2

4

1

2

1

2

4

1

2

3

2

1

1

Микрофон

2

 Язычок

3

Основание микрофона

4

Фиксатор микрофона

2   Установите микрофон на рулевую колонку.

1

3

5

2

4

1

2

1

2

4

1

2

3

2

1

1

Двусторонняя клейкая лента

Установите микрофон на рулевую колонку на удалении от

рулевого колеса.

2

Зажимы

Для закрепления кабеля в необходимых местах салона исполь

-

зуйте отдельно приобретенные зажимы.

  Кабель должен располагаться на удалении от рулевого колеса.
