27
Подключение
29
iPod / iPhone
Камера
iPod / iPhone
с соединителем Lightning
iPod / iPhone
с 30-контактным соединителем
Подключение через USB-порт
Подключение через вход AUX
Информация о том, как подключить внешнее устройство
отдельно приобретенным кабелем, приведена в руководстве
по эксплуатации кабеля.
Информация о подключении аппарата iPod или iPhone, вы
-
полняемых с него операциях и его совместимости с данным
аппаратом приведена в разделе «Настройка под iPod» на
странице 13.
Для подключения требуется кабель интерфейса USB для iPod /
iPhone (CD-IU52) (продается отдельно).
Для подключения требуется кабель интерфейса USB для iPod /
iPhone (CD-IU201V) (продается отдельно).
1
2
4
3
1
2
5
3
4
1
2
3
4
5 6
7
8
1
USB-порт
2
USB-кабель длиной 1,5 м
3
Кабель интерфейса USB для iPod / iPhone (CD-IU52) (прода
-
ется отдельно)
4
iPhone с соединителем Lightning
1
USB-порт
2
Вход AUX
3
USB-кабель длиной 1,5 м
4
Кабель интерфейса USB для iPod / iPhone
(CD-IU201V) (продается отдельно)
5
iPhone с 30-контактным соединителем
1
2
4
3
1
2
5
3
4
1
2
3
4
5 6
7
8
О камере заднего вида
При использовании камеры заднего вида воспроизведение
видеоконтента автоматически переключается на задний обзор
при переводе рычага переключения передач в
ПОЛОЖЕНИЕ
ЗАДНЕГО ХОДА (R)
. Режим
Rear View
[Задний вид] позволяет
визуально контролировать происходящее за автомобилем при
движении задним ходом.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ТРАВМ И МЕХАНИЧЕСКИХ ПОВРЕЖДЕ
-
НИЙ ИСПОЛЬЗУЙТЕ ВХОДНОЙ РАЗЪЕМ R.C IN ТОЛЬКО
ДЛЯ ОТОБРАЖЕНИЯ ПРОИСХОДЯЩЕГО СЗАДИ КАМЕРОЙ
ЗАДНЕГО ВИДА.
ОСТОРОЖНО
•
Экранное изображение может быть зеркальным (переверну
-
тым).
•
Камера заднего вида позволяет следить за автоприцепом или
точно отслеживать движение автомобиля перед парковкой. Не
используйте камеру заднего вида для развлечения.
•
Объекты, отображаемые камерой заднего вида, могут выгля
-
деть ближе или дальше, чем на самом деле.
•
Размеры области изображения, выводимого на экран при движе
-
нии задним ходом или отображении происходящего сзади при
движении вперед, могут немного варьироваться.
1
2
4
3
1
2
5
3
4
1
2
3
4
5 6
7
8
1
Камера заднего вида (ND-BC8) (продается отдельно)
2
К видеовыходу
3
RCA-кабель (прилагается к ND-BC8)
4
Данный аппарат
5
Коричневый разъем (R.C IN [Вход для КЗВ])
6
Разъем питания
7
Шнур питания
8
Фиолетово-белый провод
(ВВОД СИГНАЛА О ДВИЖЕНИИ ЗАДНИМ ХОДОМ)
См. раздел
«Шнур питания»
на странице 28
Не подключайте к разъему R.C IN ничего, кроме камеры
заднего вида.
Для использования другой камеры заднего вида необходимо
выполнить определенные настройки.
См. раздел «Настройка камеры заднего вида»
на странице 21
30
Подключение
Установка

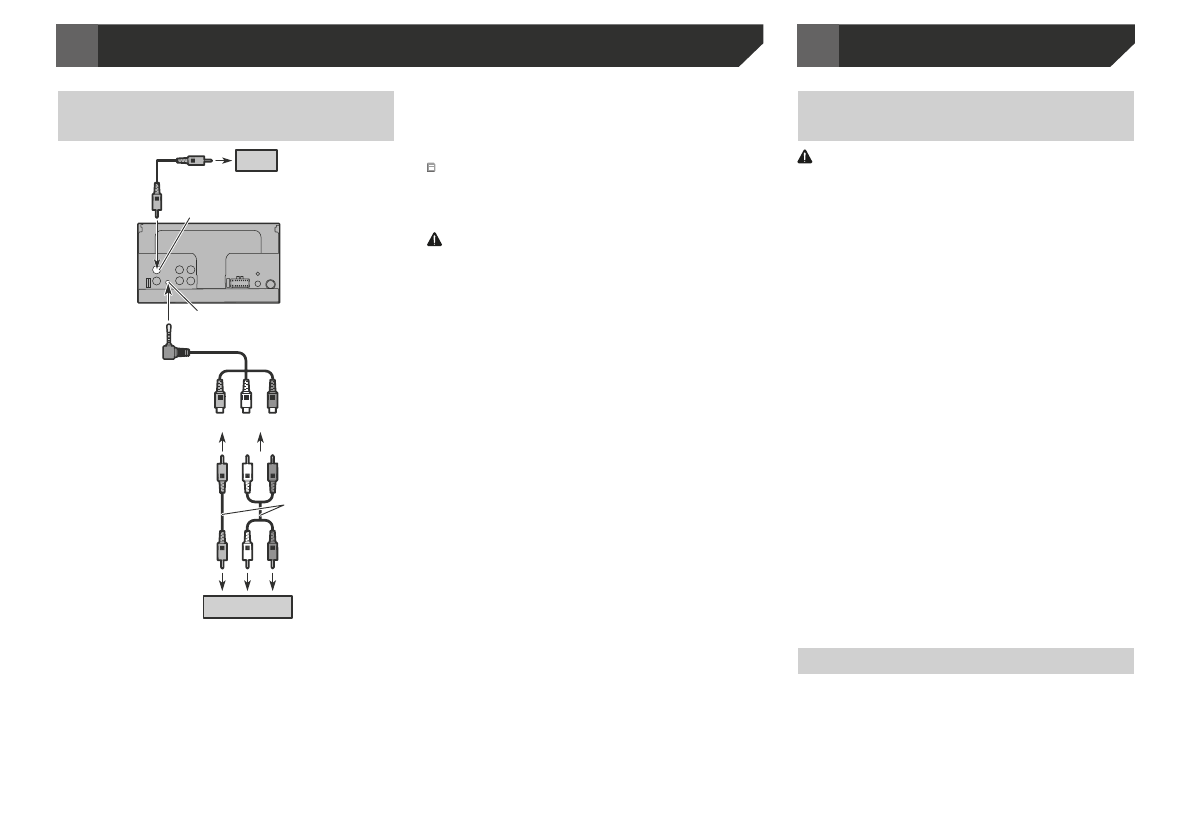

Внешний видеокомпонент
и дисплей
Меры предосторожности
перед установкой
Подготовка к установке
1
2
3
6
7
8
9
3
$
5
"
0
!
§
4
1
Задний дисплей с входными гнездами типа RCA
2
К видеовходу
3
RCA-кабели (продаются отдельно)
4
Данный аппарат
5
Желтый разъем (V OUT [Видеовыход])
6
Вход AUX
7
AV-кабель со штекером под гнездо «миниджек»
(CD-RM10) (продается отдельно)
8
Желтый соединитель
9
Белый и красный соединители
0
К желтому соединителю
!
К белому и красному соединителям
"
К видеовыходу
§
К аудиовходам
$
Внешний видеокомпонент (продается отдельно)
Для использования внешнего видеокомпонента необходимо
выполнить определенную настройку.
См. раздел «Источник сигнала, подключаемый к входу AUX»
на странице 20
ПРЕДУПРЕЖДЕНИЕ
НЕ устанавливайте задний дисплей в таком месте, которое
позволяет водителю смотреть видео во время вождения.
Видеовыход на задней панели данного аппарата предназначен
для подключения дисплея, чтобы пассажиры на задних сиденьях
могли смотреть видеоконтент, воспроизводимый источником
видеосигнала.
ОСТОРОЖНО
Не устанавливайте аппарат в таком месте, где он может
травмировать водителя или пассажиров в случае резкой
остановки автомобиля.
•
Не устанавливайте аппарат в таком месте, где он может
мешать управлению автомобилем – например, на полу
перед водительским сиденьем либо рядом с рулевым
колесом или рычагом переключения передач.
•
Для правильного выполнения установки используйте
прилагаемые комплектующие только предписанным об
-
разом. Если какие-то детали, требуемые для установки, не
прилагаются к аппарату, используйте предписанным об
-
разом совместимые детали после того, как их пригодность
будет подтверждена по месту приобретения аппарата. В
случае использования несовместимых деталей они могут
повредить внутренние компоненты аппарата или со вре
-
менем вызвать отсоединение аппарата из-за ослабления
крепления.
•
Не устанавливайте аппарат там, где он может 1) огра
-
ничивать обзор водителю, 2) уменьшать эффективность
каких бы то ни было систем управления или средств обе
-
спечения безопасности в автомобиле, включая подушки
безопасности и кнопку световой аварийной сигнализации,
либо 3) ухудшать способность водителя безопасно управ
-
лять автомобилем.
•
Не устанавливайте аппарат перед или рядом с тем местом
на приборной доске, двери или стойке кузова, из которого
раскрывается одна из подушек безопасности автомобиля.
Сверьтесь с приведенной в руководстве по эксплуатации
автомобиля информацией о зоне раскрытия передних
подушек безопасности.
•
Если установка требует сверления отверстий или иных
модификаций автомобиля, проконсультируйтесь с ближайшим
дилером.
•
Перед окончательной установкой аппарата временно подклю
-
чите провода, чтобы убедиться, что соединения выполнены
правильно и система работает должным образом.
