24

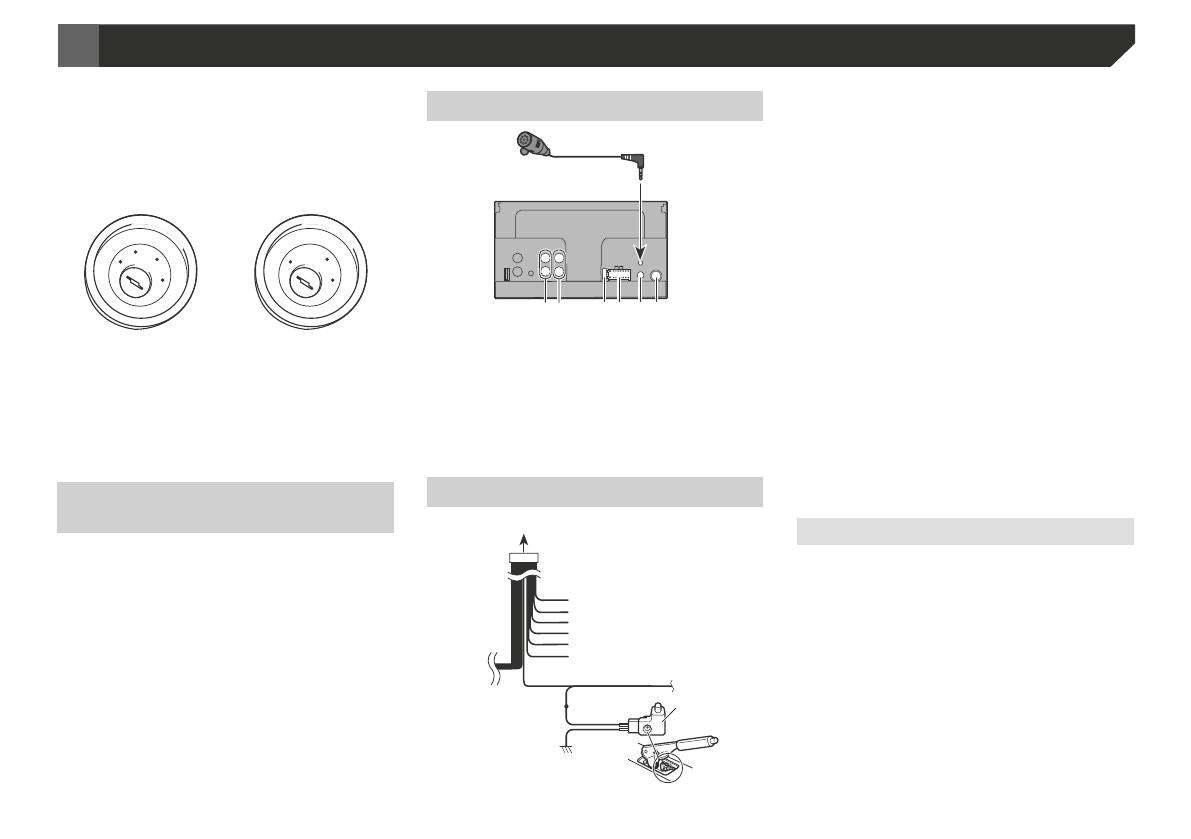

Подключение
27
•
В случае замены плавкого предохранителя используйте
предохранитель только того номинала, который указан
на аппарате.
•
Данный аппарат невозможно установить в автомобиль,
у которого ключ зажигания не имеет положения ACC
(accessory), предусматривающего подачу тока к вспомогатель
-
ным потребителям.
Провод заземления
Металлические
детали кузова
автомобиля
УСИЛИТЕЛЬ МОЩНОСТИ
Другие электронные
устройства
в автомобиле
ACC ON
ST
AR
T
O
FF
ON
ST
A
RT
O
FF
С положением ACC
Без положения ACC
1
2
3
!
0
"
8 7
6 5 4
1
2
3
4
5
6
7
8
9
•
Во избежание коротких замыканий обмотайте отсоединенные
провода изоляционной лентой. Особенно важно изолировать
все неиспользуемые провода акустических систем.
•
Для подключения к данному аппарату усилителя мощности
или другого устройства следуйте указаниям, приведенным в
руководстве по эксплуатации подключаемого устройства.
Замечание по сине-белому
проводу
Данный аппарат
Шнур питания
•
При повороте ключа зажигания в положение включения (ACC
ON) на выход подается управляющий сигнал по сине-белому
проводу. Подключите этот провод к разъему дистанционного
управления системой внешнего усилителя мощности, разъему
релейного управления автомобильной антенной или разъему
управления питанием усилителя антенны (макс. 300 мА и 12
В постоянного тока). Управляющий сигнал подается на выход
по указанному проводу даже в том случае, если источник
аудиосигнала выключен.
Провод заземления
Металлические
детали кузова
автомобиля
УСИЛИТЕЛЬ МОЩНОСТИ
Другие электронные
устройства
в автомобиле
ACC ON
ST
AR
T
O
FF
ON
ST
A
RT
O
FF
С положением ACC
Без положения ACC
1
2
3
!
0
"
8 7
6 5 4
1
2
3
4
5
6
7
8
9
1
Микрофон с кабелем длиной 3 м (MVH-AV285BT)
2
Данный аппарат
3
Антенное гнездо
4
Вход для проводного пульта дистанционного управления
Можно подсоединить адаптер проводного пульта ДУ (прода
-
ется отдельно).
5
Разъем питания
6
Плавкий предохранитель (10 A)
7
Выход на фронтальные акустичес
кие системы
8
Выход на тыловые акустические системы или сабвуфер
Провод заземления
Металлические
детали кузова
автомобиля
УСИЛИТЕЛЬ МОЩНОСТИ
Другие электронные
устройства
в автомобиле
ACC ON
ST
AR
T
O
FF
ON
ST
A
RT
O
FF
С положением ACC
Без положения ACC
1
2
3
!
0
"
8 7
6 5 4
1
2
3
4
5
6
7
8
9
1
К источнику питания
2
Шнур питания
3
Желтый провод
К разъему, питание на который подается независимо от
положения ключа зажигания
4
Красный провод
К клемме, управляемой ключом зажигания (12 В пост. тока)
при включении и выключении двигателя
5
Оранжево-белый провод
К разъему переключателя освещения
6
Черный провод (заземляющий)
К металлической детали кузова автомобиля
7
Фиолетово-белый провод
Из двух вводных проводов, подключенных к заднему фонарю,
подсоедините тот, в котором напряжение меняется при пере
-
воде рычага переключения передач в положение ЗАДНЕГО
ХОДА (R). Это соединение позволит аппарату распознавать, в
каком направлении движется автомобиль – вперед или назад.
8
Сине-белый провод
Подключите к разъему управления системой усилителя
мощности (макс. 300 мА и 12 В пост. тока).
9
Светло-зеленый провод
Используется для распознавания включения или выключения
стояночного тормоза. Этот провод должен быть подключен к
цепи питания стояночного тормоза.
0
Цепь источника питания
!
Переключатель стояночного тормоза
"
Цепь заземления
Стояночный тормоз
1 Если светло-зеленый провод подсоединен к
переключателю стояночного тормоза, наличие
видеоизображения на дисплее будет управляться
этим переключателем.
2 При движении автомобиля на мониторе будет
отображаться черный экран с предупреждением о
недопустимости просмотра водителем видеокон
-
тента во время движения.
