USB AUTO

[ON], [OFF]

Select [ON] to automatically switch to
[USB] source when a USB device/Android is
connected to the unit.
Select [OFF] when a USB device/Android is
being connected to the unit just for
charging.

Menu Item

Description

 Important

•

When installing this unit in a vehicle
without an ACC (accessory) position
on the ignition switch, failure to
connect the red cable to the terminal
that detects operation of the ignition
key may result in battery drain.

•

Use of this unit in conditions other
than the following could result in fire
or malfunction.
– Vehicles with a 12-volt battery and

negative grounding.

– Use speakers over 50 W (Maximum

input power) and between 4 Ω to 8
Ω (impedance value).

•

To prevent a short-circuit,
overheating or malfunction, be sure
to follow the directions below.
– Disconnect the negative terminal

of the battery before installation.

– Secure the wiring with cable

clamps or adhesive tape. Wrap
adhesive tape around wiring that
comes into contact with metal
parts to protect the wiring.

– Place all cables away from moving

parts, such as the shift lever and
seat rails.

– Place all cables away from hot

places, such as near the heater
outlet.

– Do not connect the yellow cable to

the battery by passing it through
the hole to the engine
compartment.

– Cover any disconnected cable

connectors with insulating tape.

– Do not shorten any cables.
– Never cut the insulation of the

power cable of this unit in order to
share the power with other devices.
The current capacity of the cable is
limited.

– Use a fuse of the rating prescribed.
– Never wire the negative speaker

cable directly to ground.

– Never band together negative

cables of multiple speakers.

•

When this unit is on, control signals
are sent through the blue/white
cable. Connect this cable to the
system remote control of an external
power amp or the vehicle’s auto-
antenna relay control terminal (max.
300mA 12 V DC). If the vehicle is
equipped with a glass antenna,
connect it to the antenna booster
power supply terminal.

•

Never connect the blue/white cable
to the power terminal of an external
power amp. Also, never connect it to
the power terminal of the auto
antenna. Doing so may result in
battery drain or a malfunction.

Connections/Installation

Connections

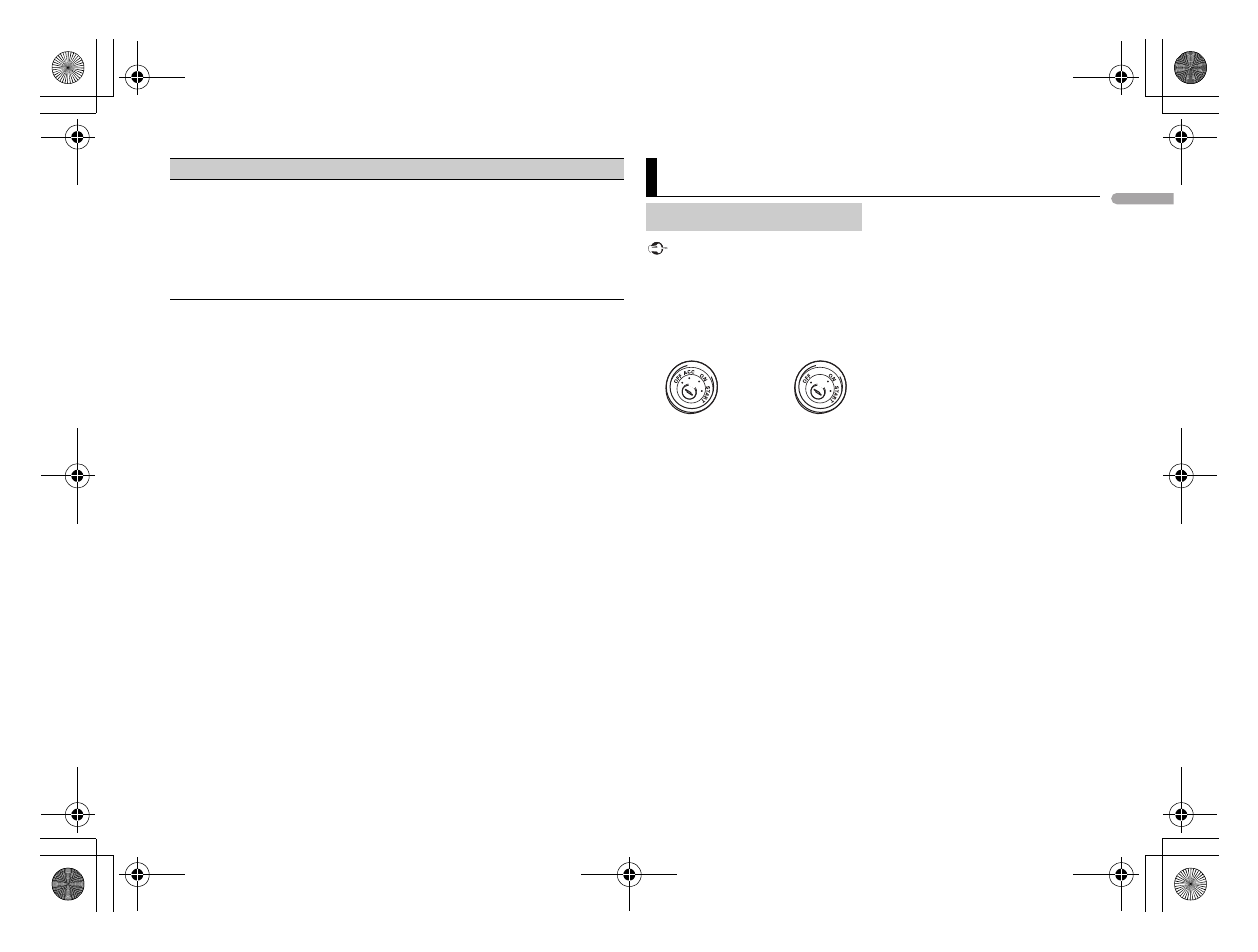

ACC position

No ACC position
