Когда устройство включено,
сигналы управления отправляются
по синему/белому кабелю.
Подключите данный кабель к
удаленному управлению системой
внешнего усилителя или
терминалу релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока). Если автомобиль
оснащен антенной, встроенной в
лобовое стекло, подключите ее к
терминалу питания антенного
усилителя.

•

Никогда не подключайте синий/
белый провод к терминалу
питания внешнего усилителя.
Также никогда не подключайте его
к терминалу питания
автоматической антенны. В
противном случае это может
привести к протеканию батареи
или ее неисправности.

•

Черный кабель заземлен. Кабели
заземления для данного
устройства и другое оборудование
(особенно устройства высокого
напряжения, например усилители)
необходимо подключать отдельно.
В противном случае случайное
отключение может привести к
пожару или неисправности.

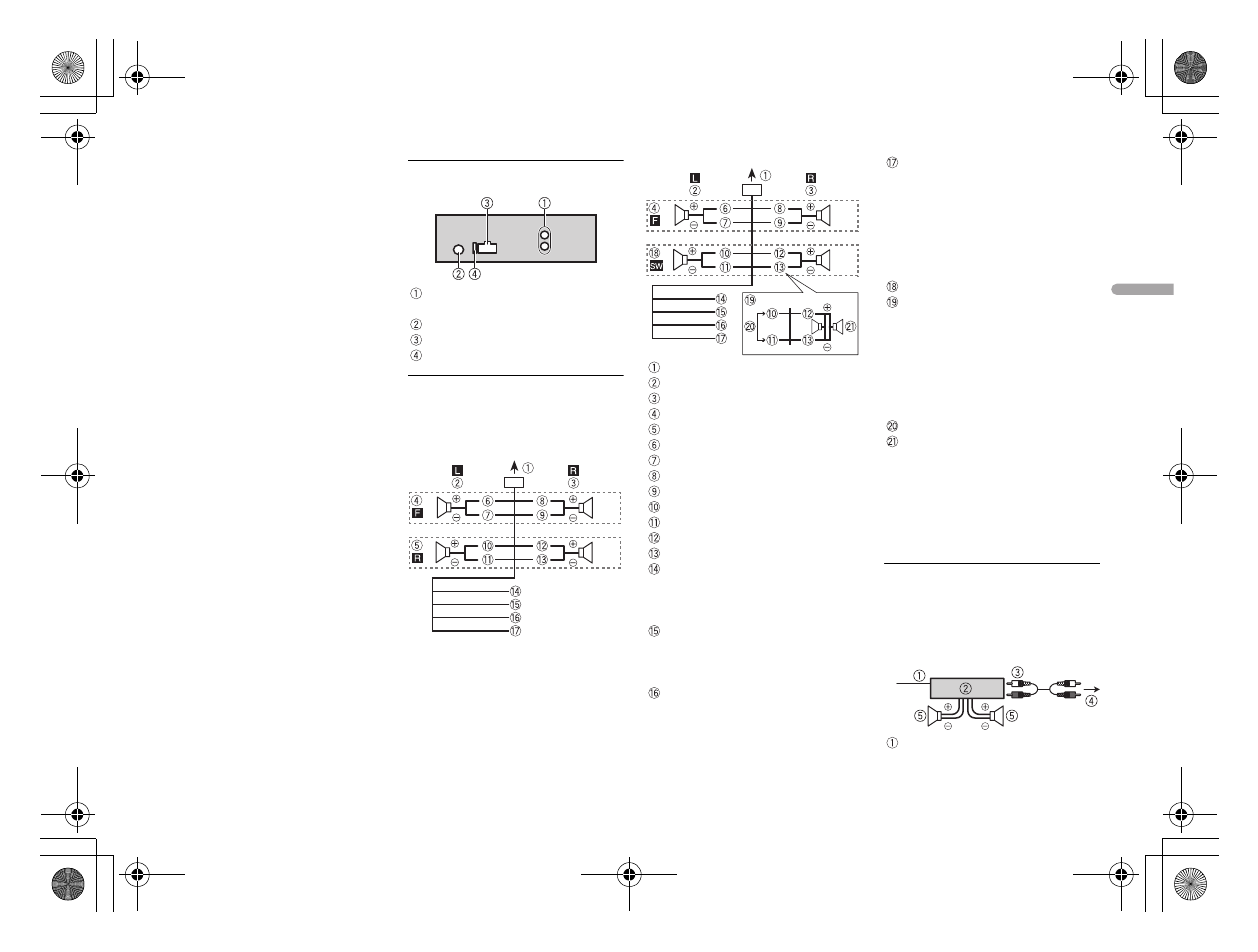

Данное устройство

Задний выход или выход
сабвуфера
Вход антенны
Вход шнура питания
Предохранитель (10 A)

Шнур питания

Выполняйте данные подключения,
когда провод заднего динамика не
подключен к сабвуферу.

Выполните данные подключения
при использовании сабвуфера без
дополнительного усилителя.

Во вход шнура питания
Левый
Правый
Передний динамик
Задний динамик
Белый
Белый/черный
Серый
Серый/черный
Зеленый
Зеленый/черный
Фиолетовый
Фиолетовый/черный
Черный (“масса”)
Выполняйте подключение к
чистому неокрашенному
металлическому соединению.
Желтый
Выполняйте подключение к
терминалу с постоянным
напряжением 12 В.
Красный
Выполняйте подключение к
терминалу, управляемому
ключом зажигания (12 В пост.
тока).

Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя или терминалу
релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока).
Сабвуфер (4 Ω)
При использовании сабвуфера с
сопротивлением 2 Ω
подключайте сабвуфер к
фиолетовому и фиолетовому/
черному проводам этого
устройства. Не подключайте
ничего к зеленому или зеленому/
черному проводам.
Не используется.
Сабвуфер (4 Ω) × 2

ПРИМЕЧАНИЕ

Измените исходное меню данного
устройства. См. [SP-P/O MODE]
(стр. 5). Выход сабвуфера данного
устройства является
монофоническим.

Усилитель (приобретается
отдельно)

Выполните данные подключения
при использовании
дополнительного усилителя.

Пульт ДУ системой
