H:\PDF-OUT\127075006696_KM636UW\030Chapter_RU.fm

MVH-08UB/MVH-08UBG

127075006696

Выполните подключение к
синему/белому кабелю.

Усилитель (приобретается

отдельно)

Выполните подключение с

помощью RCA (приобретается
отдельно)

К заднему выходу или выходу

сабвуфера

Задний динамик или сабвуфер

Важно

•

Перед установкой проверьте все
подключения и системы.

•

Не используйте неоригинальные
запчасти, так как это может
привести к неисправностям.

•

Обратитесь к дилеру, если для
установки требуются
дополнительные отверстия или
модификации в автомобиле.

•

Не устанавливайте данное
устройство в следующих случаях:
– если оно может нарушить работу

автомобиля.

– если оно может причинить

травму пассажиру в случае
резкой остановки.

•

Полупроводниковый лазер будет
поврежден в случае перегрева.
Выполняйте установку данного
устройства вдали от мест с
повышенной температурой,
например печки.

•

Оптимальная
производительность
достигается при
установке устройства
под углом менее 60°.

•

Чтобы обеспечить необходимое
распределение тепла при
использовании устройства, при
установке оставьте свободное
место за задней панелью и
скрутите кабели, чтобы они не
блокировали вентиляционные
отверстия.

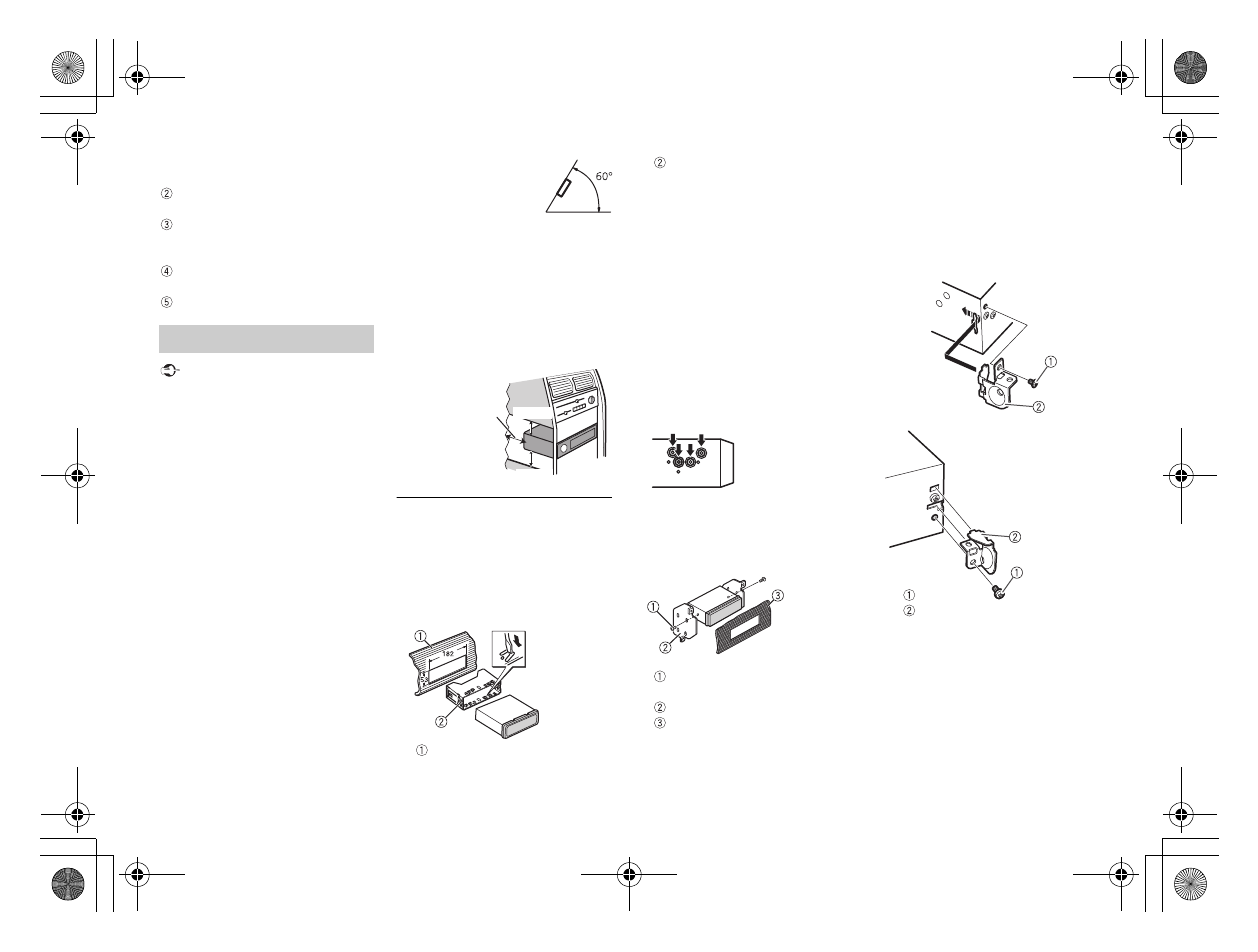

Установка крепления DIN

Установите на приборную
панель входящую в комплект
установочную шахту.

Закрепите установочную шахту,
отогнув с помощью отвертки
металлические лапки (90°).

Приборная панель

Установка

Оставьте

достаточно

места

5 см

Установочная шахта

•

Убедитесь, что устройство
установлено прочно.
Непрочная установка может
привести к возникновению
пропусков при
воспроизведении и других
неисправностей.

Если входящая в комплект
установочная шахта не
используется

Совместите отверстия на
крепежном кронштейне с
отверстиями на корпусе
устройства и закрепите
кронштейн.

Вкрутите по одному винту с
каждой стороны, чтобы
зафиксировать устройство на
месте.

Саморез (5 мм × 9 мм, не
прилагается к устройству)
Крепежный кронштейн
Приборная панель или
консоль

Как использовать
комплектный кронштейн

Убедитесь, что комплектный
кронштейн рассчитан на крепление
в вашем автомобиле, а затем
присоедините его к устройству, как
показано далее.

Извлечение устройства
(установленного с помощью
прилагаемой установочной
шахты)

Снимите окантовку.

Винт
Кронштейн
