Установка аппарата

4

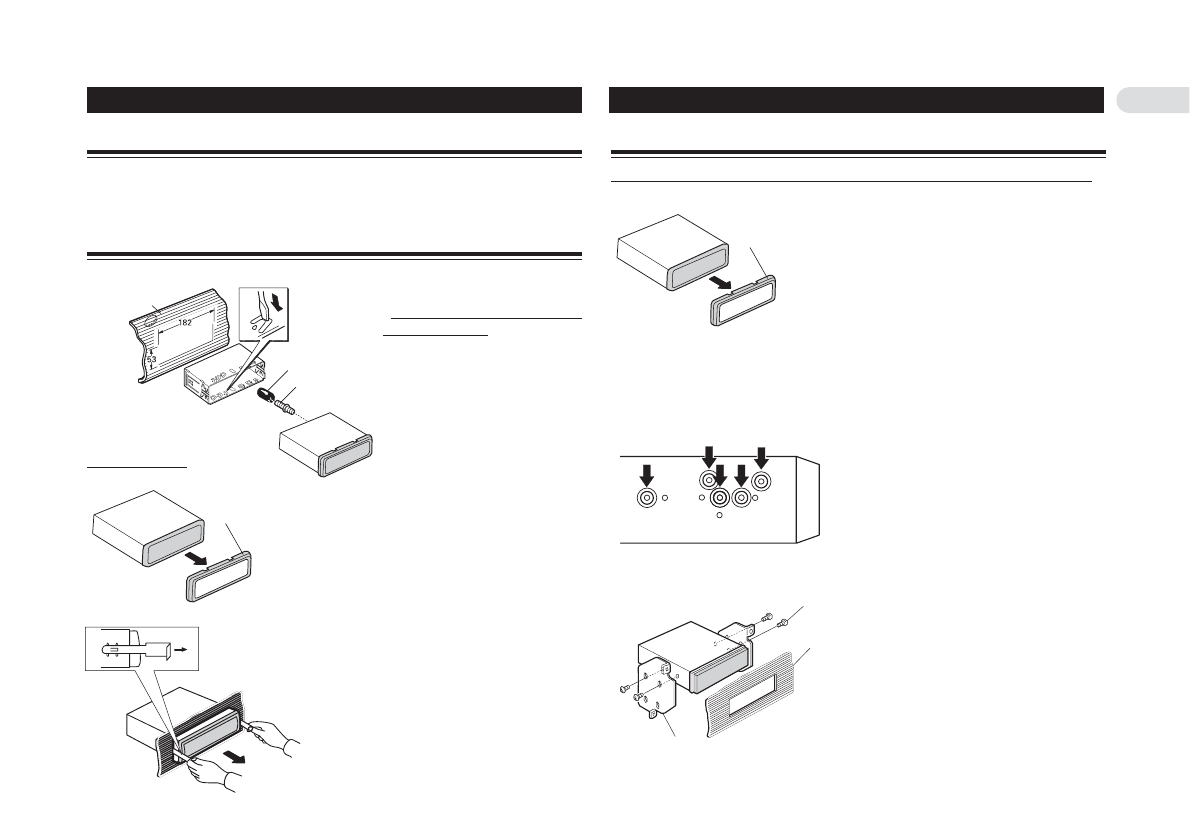

Монтажные узлы «Front»/«Rear» стандарта DIN

Данный аппарат может быть надлежащим образом установлен с использованием монтажного узла «Front»
[Передний] (традиционный передний монтажный узел стандарта DIN) или «Rear» [Задний] (задний
монтажный узел стандарта DIN, использующий нарезные отверстия на боковых сторонах корпуса аппарата).
Подробнее смотрите в приведенных ниже разделах, отображающих методы установки.

Передний монтажный узел стандарта DIN

Установка с использованием

резиновой втулки

Вставив крепежную обойму в гнездо
приборной панели, выберите
подходящее ушко в соответствии с
толщиной материала приборной панели
и согните его.
(Устанавливайте как можно прочнее,
используя верхние и нижние ушки. Для
закрепления сгибайте ушки под углом 90
градусов.)

Приборная панель

Крепежная обойма

Резиновая втулка

Винт

Снятие аппарата

Вставьте отпирающий стержень в отверстие в нижней части рамы и
тяните наружу, чтобы вынуть раму. (Когда будете снова прикреплять
раму на место, поверните ее стороной с канавкой вниз, и прикрепите
раму.)

Рама

Как показано на рисунке, вставляйте прилагаемые экстракционные ключи
в аппарат до тех пор, пока они со щелчком не встанут на место.
Удерживая ключи прижатыми к боковым сторонам аппарата, выньте
аппарат.

Задний монтажный узел стандарта DIN

Установка с использованием нарезных отверстий на боковых сторонах аппарата

1. Выньте раму.

Вставьте отпирающий стержень в отверстие в нижней части рамы и
тяните наружу, чтобы вынуть раму. (Когда будете снова прикреплять
раму на место, поверните ее стороной с канавкой вниз, и прикрепите
раму.)

Выберите положение, в котором нарезные отверстия кронш-
тейна и нарезные отверстия аппарата совпадают (подогнаны
друг к другу), и завинтите винты в 2 местах на каждой сторо-
не. В зависимости от формы нарезных отверстий в
кронштейне используйте либо стяжные винты (5 х 8 мм),
либо винты с плоской поверхностью (5 х 9 мм).

Винт

Приборная панель или консоль

Фабричный радиомонтажный кронштейн

2.  Прикрепите аппарат к фабричному радиомонтажному кронштейну.

Рама
