9

Blau/Weiß
Die Pin-Position des ISO-Anschlusses variiert
je nach Fahrzeugtyp. Wird Pin 5 zur Steue-
rung der Antenne verwendet, verbinden Sie

9

und

b

. Verbinden Sie in jedem anderen

Fahrzeugtyp niemals

9

und

b

.

a

Blau/Weiß
Verbindung mit der Systemsteuerungsklem-
me des Leistungsverstärkers (max. 300 mA,
12 V Gleichspannung)

b

Blau/Weiß
Verbindung mit der Steuerungsklemme des
Automatikantennenrelais (max. 300 mA 12 V
Gleichspannung).

c

Gelb/Schwarz
Wenn Sie ein Gerät mit Stummschaltfunk-
tion verwenden, verbinden Sie diesen Draht
mit dem Draht der Audio-Stummschaltung
dieses Geräts. Andernfalls sollte der Draht
der Audio-Stummschaltung (Mute) frei blei-
ben.

d

Lautsprecherkabel
Weiß: Vorn links

+

Weiß/Schwarz: Vorn links

*

Grau: Vorn rechts

+

Grau/Schwarz: Vorn rechts

*

Grün: Hinten links

+

oder Subwoofer

+

Grün/Schwarz: Hinten links

*

oder Subwo-

ofer

*

Violett: Hinten rechts

+

oder Subwoofer

+

Violett/Schwarz: Hinten rechts

*

oder Sub-

woofer

*

e

ISO-Anschluss
Bei manchen Fahrzeugtypen kann der ISO-
Anschluss zweigeteilt sein. Stellen Sie in die-
sem Fall sicher, dass zu beiden Anschlüssen
Verbindungen hergestellt werden.

Hinweise

!

Ändern Sie die Grundeinstellungen dieses
Geräts. Siehe

SW CONTROL

(Heckausgang-

und Subwoofer-Einstellungen)

auf Seite 86.

Die Subwoofer-Ausgabe dieses Geräts erfolgt
in Mono.

!

Bei Verwendung eines 70-W-Subwoofers (2

Ω

) muss sichergestellt werden, dass der Sub-

woofer am violetten und violett/schwarzen-
Anschluss dieses Geräts angeschlossen
wird. Schließen Sie nichts an den grünen
und grün/schwarzen-Anschluss an.

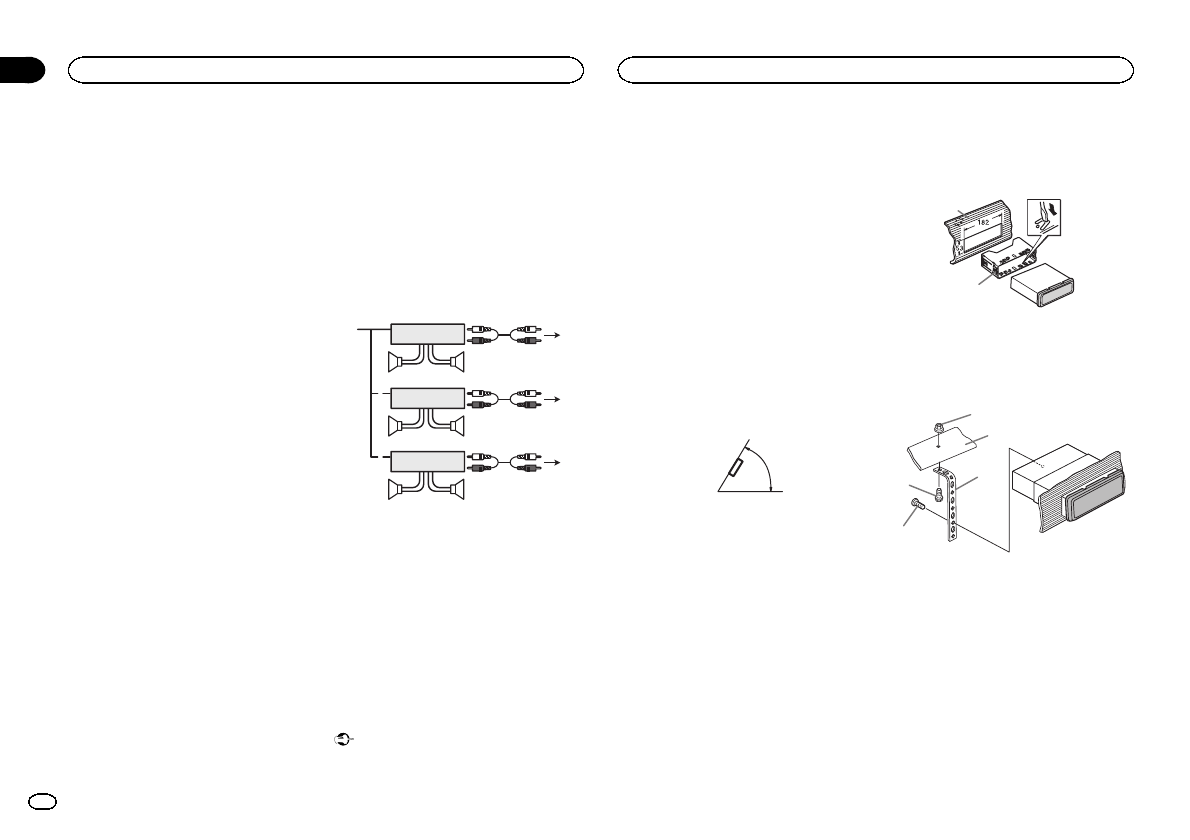

Leistungsverstärker (separat
erhältlich)

Führen Sie diese Verkabelungen beim Gebrauch
eines optionalen Verstärkers durch.

























1

1

3

2

4

5

5

3

2

6

7

7

1

3

2

8

9

9

1

Systemfernbedienung
Verbindung mit blau/weißem Kabel.

2

Leistungsverstärker (separat erhältlich)

3

Verbindung mit Cinch-Kabeln (separat er-
hältlich)

4

Zum Heckausgang

5

Hecklautsprecher

6

Zum Frontausgang

7

Vorderer Lautsprecher

8

Zum Subwoofer-Ausgang

9

Subwoofer

Installation

Wichtig

!

Überprüfen Sie vor der endgültigen Installa-
tion alle Anschlüsse und Systeme.

!

Die Verwendung nicht zugelassener Teile
kann eine Funktionsstörung zur Folge haben.

!

Wenden Sie sich an Ihren Fachhändler, wenn
für die Installation Löcher gebohrt oder ande-
re Änderungen am Fahrzeug vorgenommen
werden müssen.

!

Installieren Sie dieses Gerät keinesfalls an
folgenden Orten:

—

Orte, an denen das Gerät die Steuerung des
Fahrzeugs behindern könnte.

—

Orte, an denen das Gerät die Insassen des
Fahrzeugs im Anschluss an eine Schnell-
bremsung verletzen könnte.

!

Der Halbleiterlaser kann durch Überhitzung
beschädigt werden. Installieren Sie dieses
Gerät deshalb in sicherer Entfernung von Hit-
zequellen, wie z. B. Heizöffnungen.

!

Optimale Leistung kann durch eine Installa-
tion des Geräts in einem Winkel unter 60° er-
zielt werden.

60°

Front-/Rückmontage nach DIN

Dieses Gerät kann sowohl über die Front- als
auch über die Rückmontage installiert werden.
Verwenden Sie für die Montage im Handel er-
hältliches Zubehör.

DIN-Frontmontage

1

Führen Sie den Montagerahmen in das

Armaturenbrett ein.

Verwenden Sie den mitgelieferten Montagerah-
men, wenn bei der Installation wenig Platz zur
Verfügung steht. Bei ausreichendem Platz kann
der mit dem Fahrzeug mitgelieferte Montagerah-
men verwendet werden.

2

Befestigen Sie den Montagerahmen mit-

hilfe eines Schraubendrehers: Die Metall-
klammern sind in eine sichere Position (90°)
zu biegen.

1

2

1

Armaturenbrett

2

Montagerahmen

3

Installieren Sie das Gerät wie in der Ab-

bildung gezeigt.

1

2

3

4

5

1

Mutter

2

Brand- oder Metallstütze

3

Metallband

4

Schraube

5

Schraube (M4 × 8)

#

Stellen Sie sicher, dass das Gerät fest angebracht

ist. Ein instabiler Einbau kann zum Aussetzen von
Tönen führen oder andere Fehlfunktionen verursa-
chen.

Installation

03

88

Abschnitt

Installation

De
