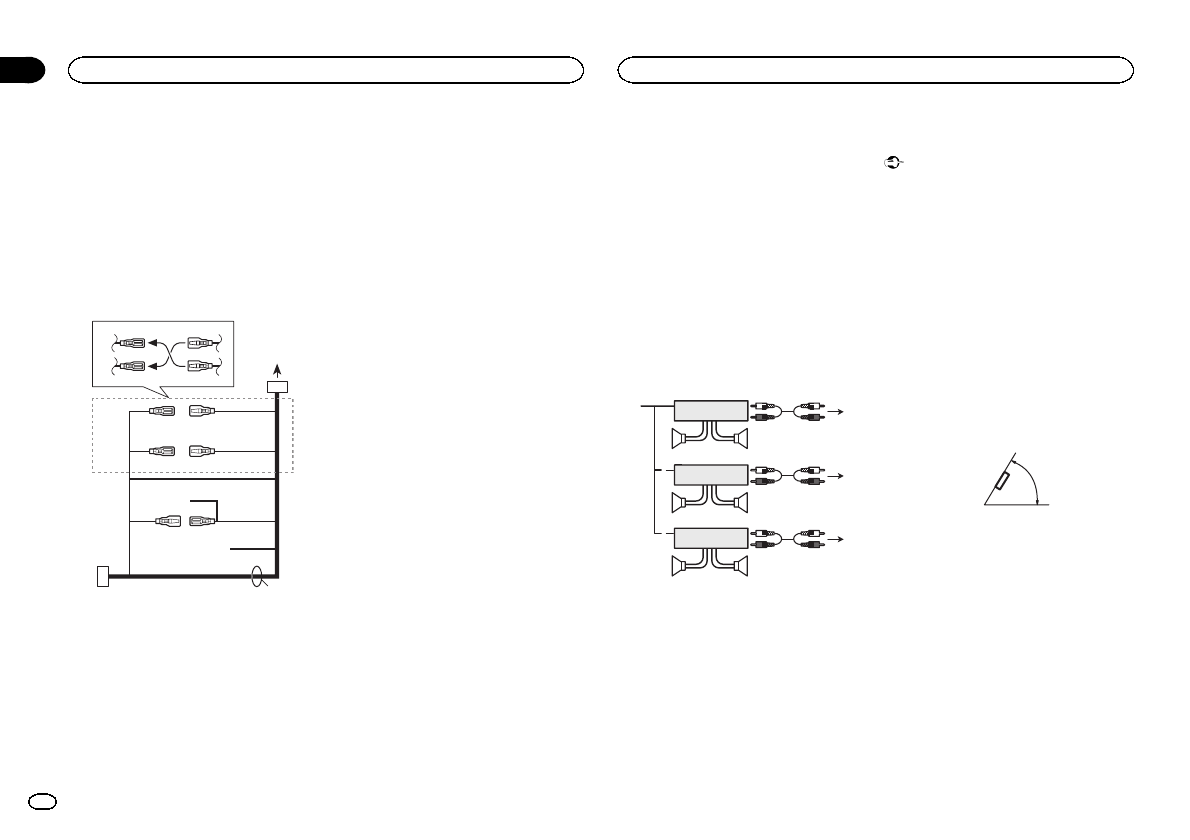

1

Salida delantera

2

Salida trasera

3

Entrada de la antena

4

Fusible (10 A)

5

Entrada del cable de alimentación

6

Entrada remota conectada
Es posible conectar un adaptador de mando
a distancia físicamente conectado (se vende
por separado).

7

Salida de subgraves

Cable de alimentación

1

3

3

2

4

4

5

5

6

6

b

8

9

7

a

e

d

c

1

A la toma del cable de alimentación

2

Según el tipo de vehículo, las funciones de

3

y

5

pueden ser diferentes. En este caso,

conecte

4

a

5

y

6

a

3

.

3

Amarillo
Reserva (o accesorio)

4

Amarillo
Conectar al terminal de alimentación cons-
tante de 12 V.

5

Rojo
Accesorio (o reserva)

6

Rojo
Conectar al terminal controlado por la llave
de encendido (12 V CC).

7

Conecte entre sí los cables del mismo color.

8

Negro (Toma de tierra del chasis)

9

Azul/blanco
La posición de las patillas del conector ISO
será diferente según el tipo de vehículo. Co-
necte

9

y

b

cuando la patilla 5 sea del tipo

control de antena. En otro tipo de vehículo,
no se deben conectar nunca

9

y

b

.

a

Azul/blanco
Conectar al terminal de control del sistema
del amplificador de potencia (máx. 300 mA
12 V CC).

b

Azul/blanco
Conectar al terminal de control del relé de la
antena automática (máx. 300 mA 12 V CC).

c

Amarillo/negro
Si utiliza un equipo con función de silencia-
miento, conecte este cable con el cable de si-
lenciamiento de audio de ese equipo. En
caso contrario, mantenga el cable de silen-
ciamiento de audio sin ninguna conexión.

d

Cables de altavoces
Blanco: delantero izquierdo

+

Blanco/negro: delantero izquierdo

*

Gris: delantero derecho

+

Gris/negro: delantero derecho

*

Verde: trasero izquierdo

+

o altavoz de sub-

graves

+

Verde/negro: trasero izquierdo

*

o altavoz de

subgraves

*

Violeta: trasero derecho

+

o altavoz de sub-

graves

+

Violeta/negro: trasero derecho

*

o altavoz

de subgraves

*

e

Conector ISO
En algunos vehículos, el conector ISO puede
estar dividido en dos. En este caso, asegúre-
se de conectar los dos conectores.

Notas

!

Cambie la configuración inicial de esta uni-
dad. Consulte

SW CONTROL

(ajuste de la sa-

lida posterior y del altavoz de subgraves)

en la

página 66.
La salida de graves de esta unidad es mo-
noaural.

!

Al usar un altavoz de subgraves de 70 W (2

Ω

), conecte el mismo a los cables violeta y

violeta/negro de esta unidad. No conecte
nada al cable verde ni al verde/negro.

Amplificador de potencia (se
vende por separado)

Realice estas conexiones cuando utilice el am-
plificador opcional.

























1

1

3

2

4

5

5

3

2

6

7

7

1

3

2

8

9

9

1

Control remoto del sistema
Conexión a cable azul/blanco.

2

Amplificador de potencia (se vende por sepa-
rado)

3

Conectar con cables RCA (se venden por se-
parado)

4

A la salida trasera

5

Altavoz trasero

6

Salida delantera

7

Altavoz delantero

8

Salida de subgraves

9

Altavoz de subgraves

Instalación

Importante

!

Compruebe todas las conexiones y sistemas
antes de la instalación final.

!

No utilice piezas no autorizadas, ya que pue-
den causar fallos de funcionamiento.

!

Consulte a su distribuidor si para la instala-
ción es necesario taladrar orificios o hacer
otras modificaciones al vehículo.

!

No instale esta unidad en un lugar donde:

—

pueda interferir con la conducción del ve-
hículo.

—

pueda lesionar a un pasajero como conse-
cuencia de un frenazo brusco.

!

El láser semiconductor se dañará si se sobre-
calienta. Instale esta unidad alejada de
zonas que alcancen altas temperaturas,
como cerca de la salida del calefactor.

!

Se logra un rendimiento óptimo si la unidad
se instala en un ángulo inferior a 60°.

60°

Montaje delantero/posterior de DIN

Esta unidad puede instalarse correctamente
tanto si se realiza una instalación frontal o trase-
ra.
En la instalación, emplee piezas disponibles en
el mercado.

Montaje delantero DIN

1

Inserte el manguito de montaje en el sal-

picadero.

Si realiza la instalación en un espacio poco pro-
fundo, utilice el manguito de montaje suminis-
trado. Si hay suficiente espacio, utilice el
manguito de montaje que venía con el vehículo.

Instalación

03

68

Sección

Instalación

Es
