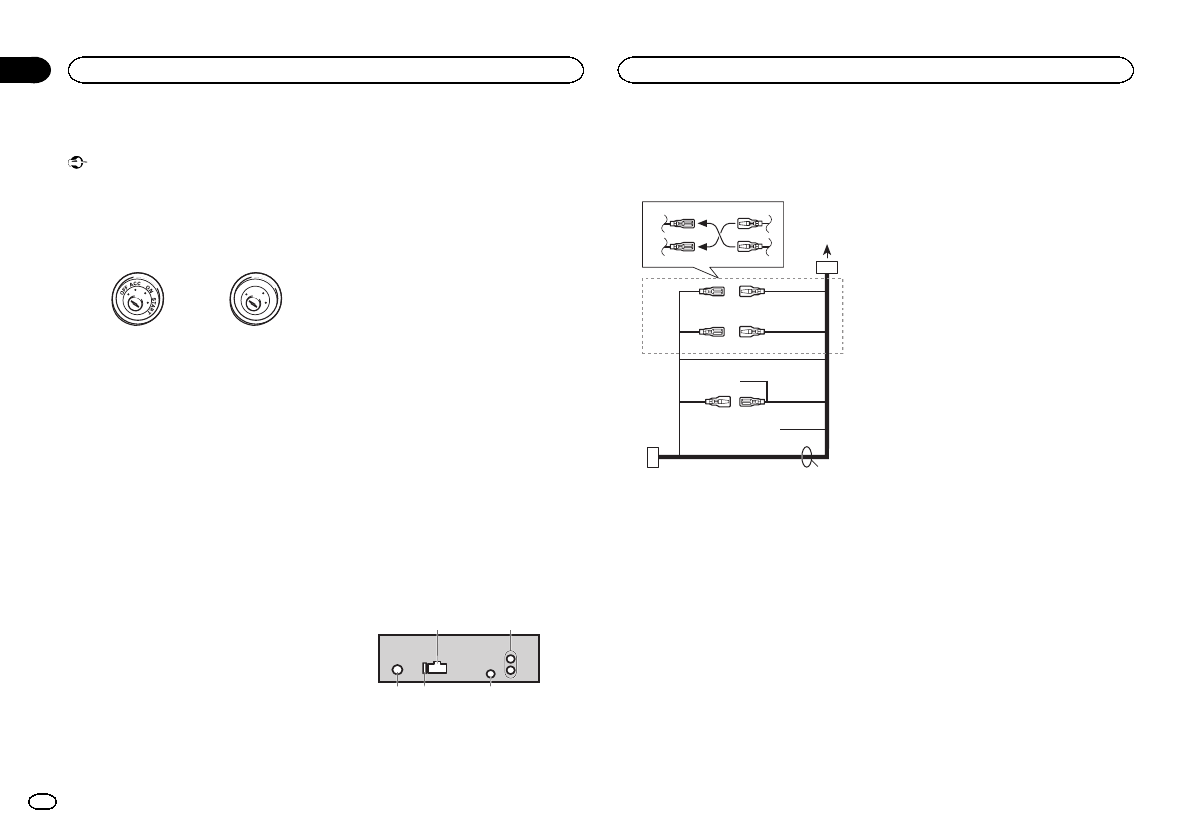

Verbindingen

Belangrijk

!

Als dit toestel wordt geïnstalleerd in een voer-
tuig met een contactschakelaar zonder ACC-
stand (accessoirestand), kan de accu leeglo-
pen als de rode kabel niet wordt aangesloten
op de aansluiting die de bediening van de
contactschakelaar herkent.

O

N

S

T

A

R

T

O

F

F

ACC-stand

Geen ACC -stand

!

Gebruik van dit toestel onder andere omstan-
digheden dan de volgende kan leiden tot
brand of storingen.

—

Voertuigen met een accu van 12 volt en nega-
tieve aarding.

—

Luidsprekers van 50 W (uitgangswaarde) en
4 ohm tot 8 ohm (impedantiewaarde).

!

Om kortsluiting, oververhitting en storingen
te voorkomen, moet u onderstaande aanwij-
zingen opvolgen.

—

Koppel de negatieve aansluiting van de accu
los voordat u het toestel installeert.

—

Gebruik kabelklemmen of plakband om de
bekabeling veilig aan te brengen. Bescherm
de kabels met plakband op plaatsen waar
deze tegen metalen onderdelen liggen.

—

Plaats de kabels niet in de buurt van beweeg-
bare onderdelen, zoals de versnellingspook of
de stoelrails.

—

Leg kabels niet op plaatsen die heet kunnen
worden, zoals dicht bij de kachel.

—

Sluit de gele kabel niet op de accu aan via
een gat in het motorcompartiment.

—

Dek alle ongebruikte kabelaansluitingen af
met isolatietape.

—

Maak de kabels niet korter.

—

Verwijder nooit de isolatie van de voedingska-
bel van dit toestel om andere apparaten van
stroom te voorzien. De stroomcapaciteit van
de voedingskabel is beperkt.

—

Gebruik een zekering met het voorgeschreven
vermogen.

—

Verbind de negatieve luidsprekerkabel nooit
rechtstreeks met de aarding.

—

Voeg de negatieve kabels van verschillende
luidsprekers nooit samen.

!

Als dit apparaat aan staat, wordt het bedie-
ningssignaal doorgegeven via de blauw/witte
kabel. Verbind deze kabel met de afstandsbe-
diening van een externe versterker of met de
bedieningsaansluiting van de automatische
antenne van het voertuig (maximaal 300 mA,
12 V gelijkstroom). Als het voertuig is uitge-
rust met een glasantenne, verbindt u deze
met de voedingsaansluiting van de antenne-
booster.

!

Verbind de blauw/witte kabel nooit met de
voedingsaansluiting van een externe verster-
ker of automatische antenne. Anders kan de
accu leeglopen of kan er storing optreden.

!

De zwarte kabel is de aarding. Dit toestel
moet gescheiden worden geaard van andere
apparaten (met name apparaten die veel
stroom verbruiken zoals een versterker). An-
ders kan er brand of storing ontstaan wan-
neer de aarding per ongeluk losraakt.

Dit toestel

1

3

4

5

2

1

Ingang stroomkabel

2

Achteruitgang of subwooferuitgang

3

Antenne-ingang

4

Zekering (10 A)

5

Ingang voor draadafstandsbediening

Een bedrade afstandsbedieningsadapter kan
aangesloten worden (los verkrijgbaar).

Stroomkabel

1

3

3

2

4

4

5

5

6

6

b

8

9

7

a

e

d

c

1

Naar ingang stroomkabel

2

De functie van

3

en

5

kan verschillen af-

hankelijk van het type voertuig. Verbind in
dat geval

4

met

5

en

6

met

3

.

3

Geel
Back-up (of accessoire)

4

Geel
Aansluiten op de constante 12 V-voedings-
aansluiting.

5

Rood
Accessoire (of back-up)

6

Rood
Aansluiten op een aansluiting die door de
contactschakelaar wordt aangestuurd (12 V
gelijkstroom).

7

Verbind kabels van dezelfde kleur met elkaar.

8

Zwart (chassisaarding)

9

Blauw-wit
De pinpositie van de ISO-connector verschilt
naargelang het type voertuig. Als pin 5 de an-
tenne aanstuurt, verbindt u

9

en

b

. In an-

dere typen voertuigen verbindt u

9

en

b

nooit.

a

Blauw/wit
Aansluiten op systeembedieningsaansluiting
van de versterker (maximaal 300 mA, 12 V ge-
lijkstroom).

b

Blauw-wit
Aansluiten op bedieningsaansluiting van de
gemotoriseerde antenne (maximaal 300 mA,
12 V gelijkstroom).

c

Geel/zwart
Als u apparatuur met dempingsfunctie ge-
bruikt, verbindt u deze draad met de draad
voor audiodemping op die apparatuur. Als u
zulke apparatuur niet gebruikt, verbindt u de
draad voor audiodemping niet.

d

Luidsprekerkabels
Wit: Linksvoor

+

Wit-zwart: Linksvoor

*

Grijs: Rechtsvoor

+

Grijs-zwart: Rechtsvoor

*

Groen: Linksachter

+

of subwoofer

+

Groen-zwart: Linksachter

*

of subwoofer

*

Violet: Rechtsachter

+

of subwoofer

+

Violet-zwart: Rechtsachter

*

of subwoofer

*

e

ISO-connector
Bij sommige voertuigen is de ISO-connector
in twee verdeeld. Verbind in dat geval beide
connectoren.

Opmerkingen

!

Wijzig de begininstelling van dit toestel.
Raadpleeg gedeelte

REAR-SP

(instelling voor

de achteruitgang)

op bladzijde 102. Raad-

pleeg gedeelte

PREOUT

(preout-instelling)

op

bladzijde 102.
De subwooferuitgang van dit toestel is mono.

Installatie

104

Hoofdstuk

Installatie

Nl

03
