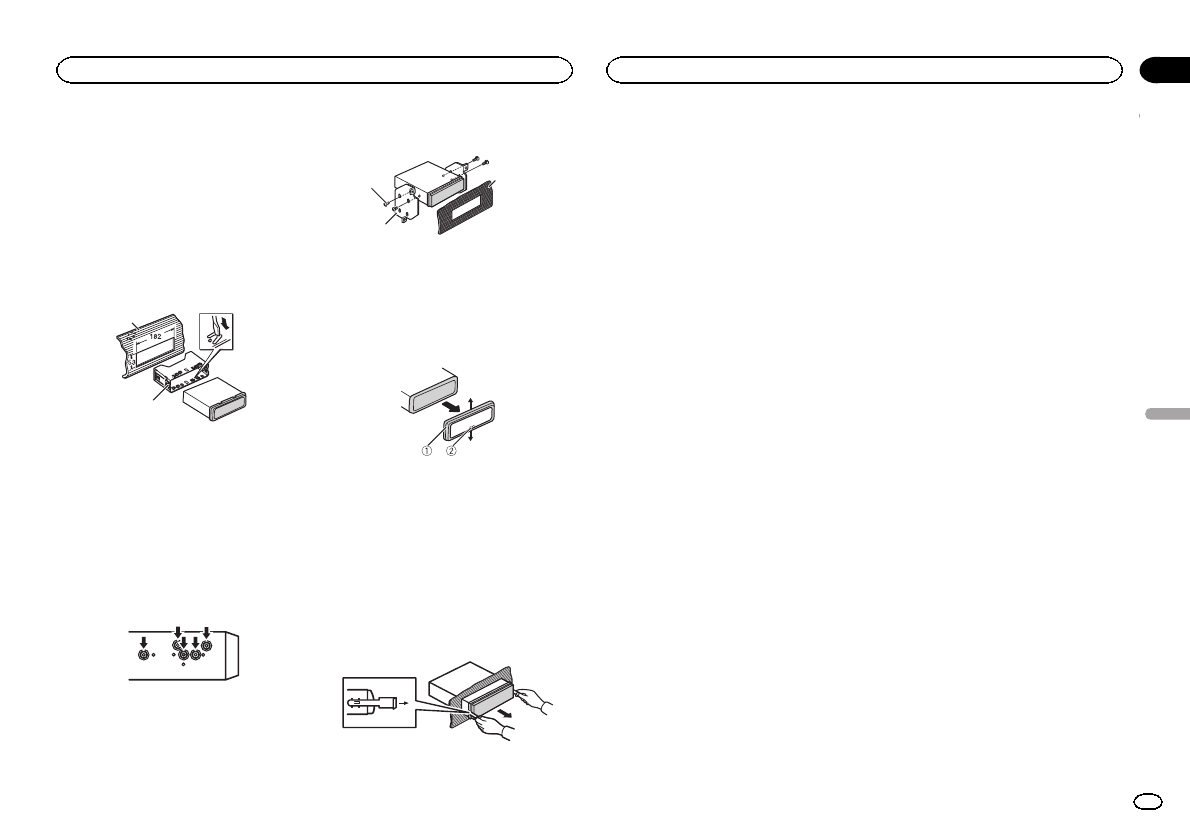

Montaje delantero DIN

1

Inserte el manguito de montaje en el sal-

picadero.

Si realiza la instalación en un espacio poco pro-
fundo, utilice el manguito de montaje suminis-
trado. Si hay suficiente espacio, utilice el
manguito de montaje que venía con el vehículo.

2

Fije el manguito de montaje utilizando

un destornillador para doblar las pestañas
metálicas (90°) y colocarlas en su lugar.

1

2

1

Salpicadero

2

Manguito de montaje

#

Asegúrese de que la unidad esté firmemente ins-

talada en su lugar. Una instalación inestable puede
causar saltos en el audio o un mal funcionamiento
de la unidad.

Montaje trasero DIN

1

Determine la posición correcta, de modo

que los orificios del soporte y del lateral de
la unidad coincidan.

2

Apriete los dos tornillos en cada lado.

1

2

3

1

Tornillo con rosca cortante (5 mm × 8 mm)

2

Carcasa

3

Salpicadero o consola

Extracción de la unidad

1

Retire el anillo de guarnición.

1

Anillo de guarnición

2

Pestaña con muesca

!

Libere el panel delantero para acceder más
fácilmente al anillo de guarnición.

!

Al volver a colocar el anillo de guarnición,
oriente hacia abajo la pestaña con muesca.

2

Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se
escuche un ligero chasquido.

3

Extraiga la unidad del salpicadero.

Retirada y colocación del panel delantero

Puede extraer el panel delantero para proteger
la unidad contra robo.
Pulse el botón de soltar, empuje el panel delan-
tero hacia arriba y tire de él hacia sí.
Para obtener más información, consulte

Extrac-

ción del panel delantero para proteger la unidad
contra robo

y

Colocación del panel delantero

en la

página 50.
