Connecteur ISO
Dans certains véhicules, il est possible que
le connecteur ISO soit divisé en deux. Dans
ce cas, assurez-vous de connecter les deux
connecteurs.

Remarques

!

Changez le menu initial de cet appareil. Re-
portez-vous à la page 23,

SP-P/O MODE

(ré-

glage de la sortie arrière et du préamp)

.

La sortie haut-parleur d

’

extrêmes graves de

cet appareil est monaurale.

!

Lors de l

’

utilisation d

’

un haut-parleur d

’

extrê-

mes graves de 70 W (2

W

), assurez-vous de

connecter le haut-parleur d

’

extrêmes graves

aux fils violet et violet/noir de cet appareil. Ne
connectez aucun périphérique aux fils vert et
vert/noir.

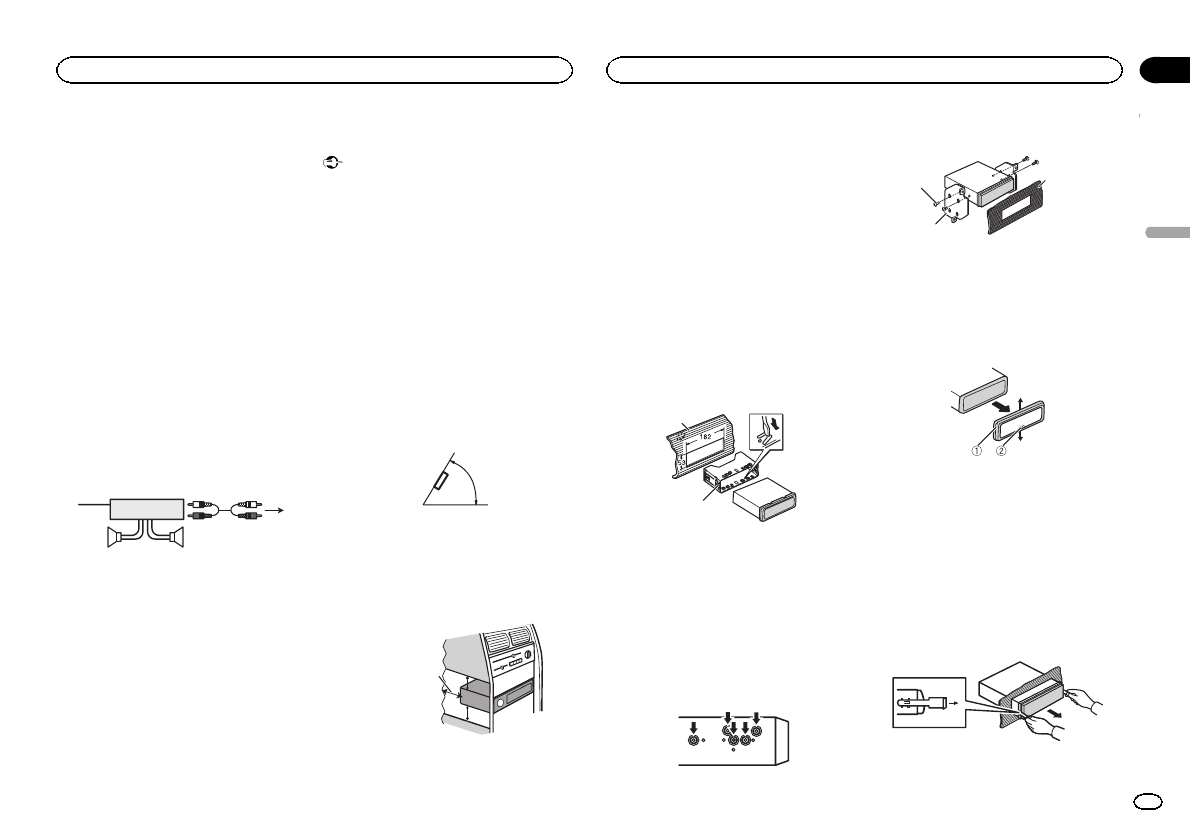

Amplificateur de puissance
(vendu séparément)

Réalisez ces connexions lors de l

’

utilisation d

’

un

amplificateur optionnel.









1

3

2

4

5

5

1

Télécommande du système
Connectez au câble bleu/blanc.

2

Amplificateur de puissance (vendu séparé-
ment)

3

Connectez avec des câbles RCA (vendus sé-
parément)

4

Vers la sortie arrière ou la sortie du haut-par-
leur d

’

extrêmes graves

5

Haut-parleur arrière ou haut-parleur d

’

extrê-

mes graves

Installation

Important

!

Vérifiez toutes les connexions et tous les sys-
tèmes avant l

’

installation finale.

!

N

’

utilisez pas de pièces non autorisées car il

peut en résulter des dysfonctionnements.

!

Consultez votre revendeur si l

’

installation né-

cessite le perçage de trous ou d

’

autres modi-

fications du véhicule.

!

N

’

installez pas cet appareil là où :

—

il peut interférer avec l

’

utilisation du véhicule.

—

il peut blesser un passager en cas d

’

arrêt

soudain du véhicule.

!

Le laser à semi-conducteur sera endommagé
s

’

il devient trop chaud. Installez cet appareil

à l

’

écart de tous les endroits chauds, par

exemple les sorties de chauffage.

!

Des performances optimales sont obtenues
quand l

’

appareil est installé à un angle infé-

rieur à 60°.

60°

!

Lors de l

’

installation, pour assurer une dis-

persion correcte de la chaleur quand cet ap-
pareil est utilisé, assurez-vous de laisser un
espace important derrière la face arrière et
enroulez les câbles volants de façon qu

’

ils ne

bloquent pas les orifices d

’

aération.

5cm

cm

Laissez suffisamment
d’espace

5 cm

5 cm

Montage avant/arrière DIN

Cet appareil peut être installé correctement soit
en montage frontal ou en montage arrière.
Utilisez des pièces disponibles dans le
commerce lors de l

’

installation.

Montage frontal DIN

1

Insérez le manchon de montage dans le

tableau de bord.

Lors de l

’

installation de cet appareil dans un es-

pace peu profond, utilisez le manchon de mon-
tage fourni. Si l

’

espace est suffisant, utilisez le

manchon de montage fourni avec le véhicule.

2

Fixez le manchon de montage en utilisant

un tournevis pour courber les pattes métalli-
ques (90°) en place.

1

2

1

Tableau de bord

2

Manchon de montage

#

Assurez-vous que l

’

appareil est correctement mis

en place. Toute installation instable peut entraîner
des sauts ou autres dysfonctionnements.

Montage arrière DIN

1

Déterminez la position appropriée où les

trous sur le support et sur le côté de l

’

appa-

reil se correspondent.

2

Serrez deux vis de chaque côté.

1

2

3

1

Vis taraudeuse (5 mm × 8 mm)

2

Support de montage

3

Tableau de bord ou console

Retrait de l

’

appareil

1

Retirez l

’

anneau de garniture.

1

Anneau de garniture

2

Encoche

!

Retirer la face avant permet d

’

accéder plus

facilement à l

’

anneau de garniture.

!

Quand vous remontez l

’

anneau de garniture,

pointez le côté avec l

’

encoche vers le bas.

2

Insérez les clés d

’

extraction fournies dans

les deux côtés de l

’

appareil jusqu

’

à ce qu

’

el-

les s

’

enclenchent en place.

3

Tirez l

’

appareil hors du tableau de bord.
