9

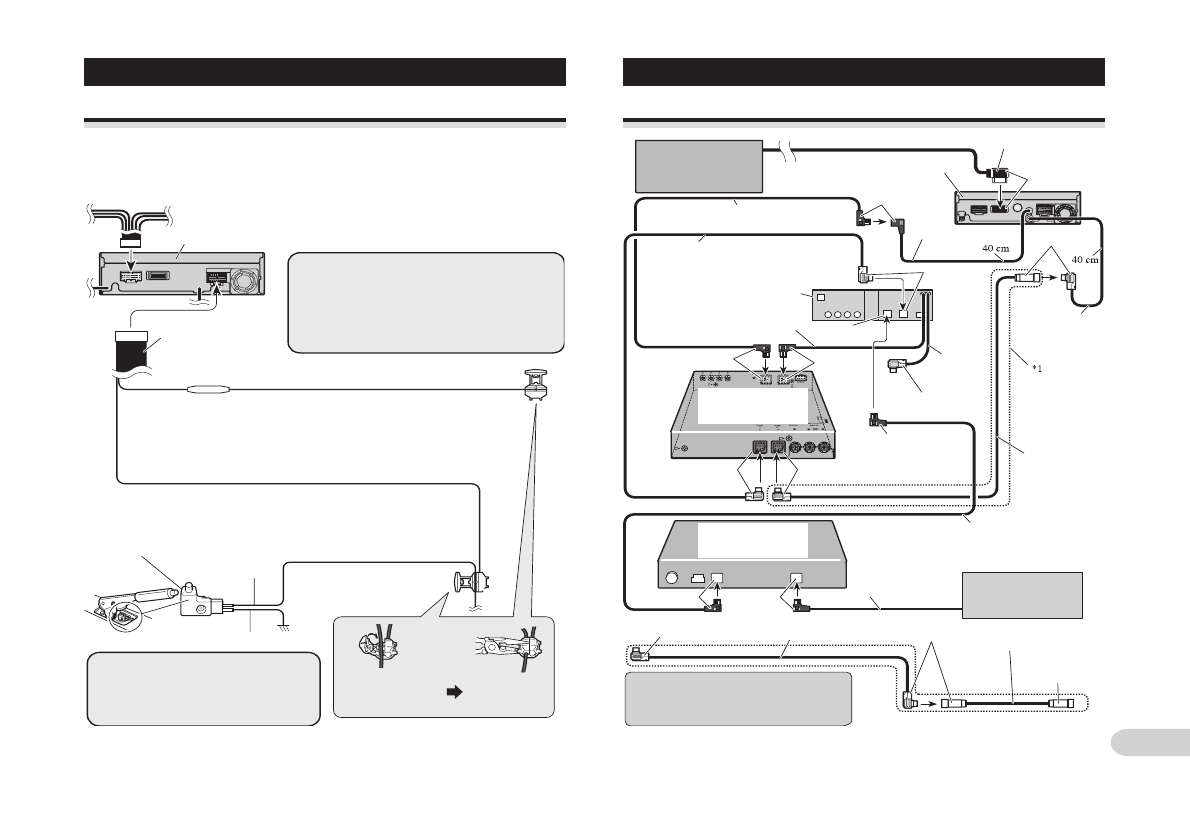

Подключение кабеля питания (2)
При использовании этого устройства с камерой заднего обзора источник видео
сигнала автоматически переключается на VIDEO, когда переключатель скорос-
тей устанавливается в положение REVERSE (R). Подключите камеру заднего
обзора к входу INPUT.
Подключение системы (А)
Подключение устройств
Примечания
N
После завершения подключений проводки настройте
должным образом параметры [VIDEO SETTING] (на-
стройка изображения), руководствуясь инструкцией по
эксплуатации.
N
После подключения камеры заднего обзора настройте
параметр [BACK UP CAMERA] в меню [VIDEO SETTING]
(настройка изображения), если это необходимо.
Это устройство
Кабель питания
Резистор-
предохранитель
Фиолетовый/белый
Из двух проводов, подключенных к задней лампе,
выберите тот, напряжение которого меняется при
установке переключателя передач в положение
REVERSE (R). Это позволит устройству опреде-
лять, в каком направлении движется автомобиль –
вперед или назад.
Светло-зеленый
Используется для определения, включен ручной тор-
моз или выключен. Этот контакт должен быть под-
ключен к той стороне переключателя ручного тормо-
за, на которую подается питание.
Переключатель
ручного тормоза
Сторона, на ко-
торую подается
питание
Примечание:
N
Расположение переключателя ручного
тормоза зависит от модели автомобиля.
Для получения более подробной инфор-
мации обратитесь к руководству для Ва-
шего автомобиля или к Вашему дилеру.
Сторона заземления
Способ
подключения
Зажмите провод пе-
реключателя ручно-
го тормоза со сторо-
ны подачи питания.
Зафиксируйте
при помощи
плоскогубцев.
Навигационный блок
DVD (продается от-
дельно) (например,
AVIC-9DVDII)
Кабель IP-BUS (поставляется в комплекте
с телевизионным тюнером)
Синий
Это устройство
26-контактный вход
RGB (желтый)
Желтый
Кабель
IP-BUS
Черный
Кабель AV-BUS (поставляется в комплекте с
телевизионным тюнером)
Черный
Проигрыватель DVD (продается
отдельно) (например, SDV-P7)
Кабель AV-BUS
Кабель IP-BUS
Синий
Черный
Синий
Кабель
AV-BUS
Не используется
Синий
Утопленный телевизионный
тюнер (продается отдельно)
(например, GEX-P6400TVP)
Вход AV-BUS
(синий)
Выход AV-BUS (черный)
Кабель AV-BUS
(продается от-
дельно) (CD-
AB301E)
Кабель IP-BUS (поставляется
в комплекте с тюнером DAB)
Утопленный тюнер DAB
(продается отдельно) (на-
пример, GEX-P700DAB)
Черный
Синий
Кабель IP-BUS
Проигрыватель
Малти КД (прода-
ется отдельно)
Черный
Кабель AV-BUS (поставляется в ком-
плекте с телевизионным тюнером)
Синий
Кабель AV-BUS (поставляется
в комплекте с телевизионным
тюнером)
Черный
Когда проигрыватель DVD (например, SDV-P7) не ис-
пользуется, воспользуйтесь кабелем AV-BUS (постав-
ляется в комплекте с телевизионным тюнером) вместо
кабеля AV-BUS (CD-AB301E) (продается отдельно) - *1
на иллюстрации.
Настройте должным образом параметры [VIDEO SETTING] (настройка изображения), руководству-
ясь информацией, приведенной в разделе “Настройка изображения” на странице 17.
