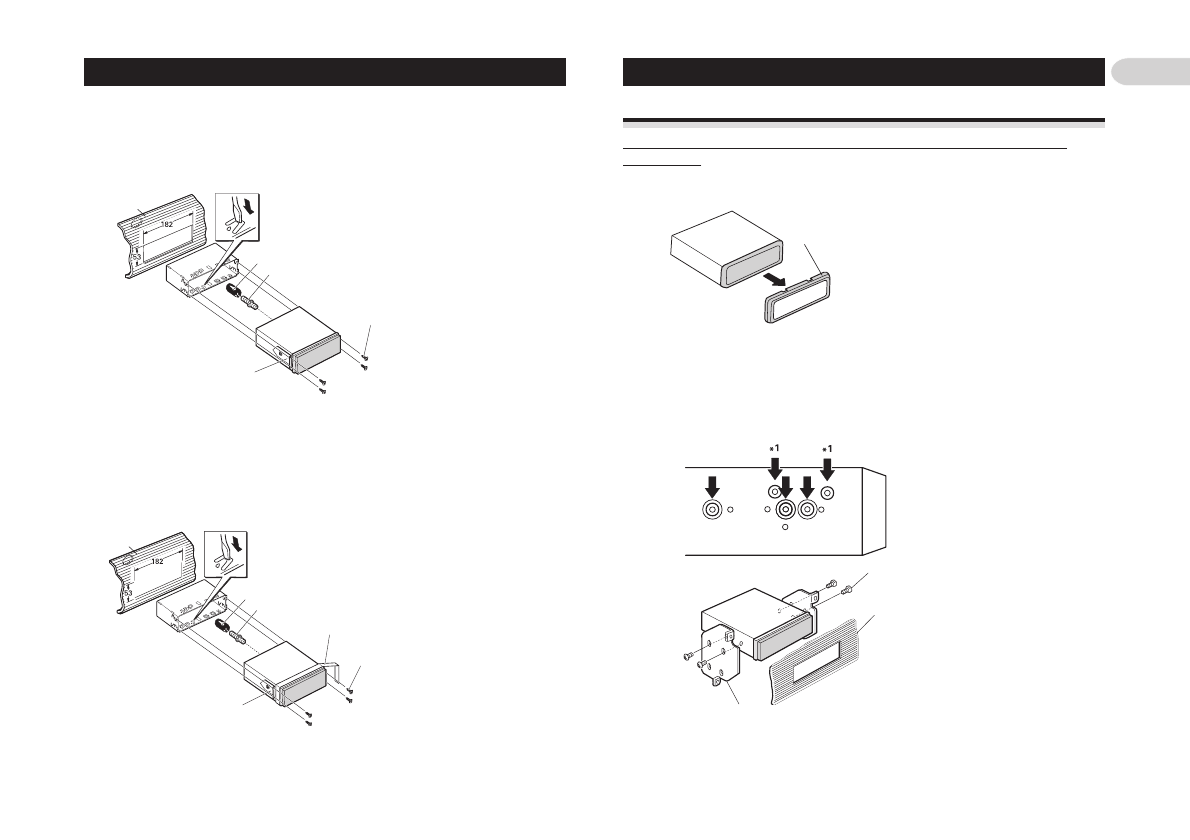

3. Закрепите устройство.
Закрепите устройство при помощи боковых кронштейнов (больших).
Тыловое крепление DIN
Установка при помощи отверстий для винтов на боковой части
устройства
1. Удалите рамку.
Установка
Держатель
Сначала вставьте держатель в приборную панель,
затем в зависимости от толщины приборной пане-
ли выберите соответствующие зубцы и загните их.
(Закрепите устройство как можно более надежно
при помощи верхних и нижних зубцов. Для фикса-
ции загните зубец на 90 градусов.)
Приборная
панель
Резиновая втулка
Винт
Боковой кронштейн
(большой)
Крепежный винт
Если для установки не хватает глубины
Если для нормальной установки не хватает глубины, закрепите устройство боко-
выми кронштейнами (маленькими). В этом случае закройте выступающие дета-
ли скрывающей пленкой.
Держатель
Сначала вставьте держатель в приборную панель,
затем в зависимости от толщины приборной панели
выберите соответствующие зубцы и загните их.
(Закрепите устройство как можно более надежно
при помощи верхних и нижних зубцов. Для фикса-
ции загните зубец на 90 градусов.)
Приборная
панель
Резиновая втулка
Винт
Скрывающая пленка
Боковой кронштейн
(маленький)
Крепежный винт
Рамка
Потяните за рамку для ее удаления.
(При установке рамки расположите сторону с
желобом внизу и прикрепите рамку.)
2. Закрепите устройство на кронштейне для крепления радиоприемника.
Выберите позицию, в которой отверстия на кронштейне и на этом устройстве
совпадают, и затяните по два винта с каждой стороны. Воспользуйтесь любыми
зажимными винтами (4 х 3 мм), 5 х 6 мм или утопленными винтами (5 х 6 мм), в
зависимости формы отверстий для винтов в кронштейне.
Винт
Приборная панель
или консоль
Фабричный кронштейн для крепления радиоприемника
