Примечания:
N
Это устройство предназначено для работы от автомобильного аккумулятора
12 В с минусом на массе. Перед установкой устройства в автомобиль, грузо-
вик или автобус, проверьте напряжение аккумулятора.
N
Во избежание закорачивания электрической системы, перед началом уста-
новки отсоедините кабель аккумулятора
·
.
N
Для получения более подробной информации о подключении усилителя мощ-
ности и прочих устройств ознакомьтесь с инструкциями для этих устройств,
затем осуществите подключения должным образом.
N
Закрепите проводку при помощи скоб или липкой ленты. Для защиты провод-
ки замотайте проводку изоляционной лентой в тех местах, где она соприкаса-
ется с металлическими деталями.
N
Проведите и закрепите всю проводку таким образом, чтобы она не касалась
движущихся деталей, таких, как рычаг переключения передач, ручной тор-
моз и направляющие сидений. Не прокладывайте проводку в местах, подвер-
женных воздействию высокой температуры, например, возле обогревателя.
Если изоляция на проводке расправилась или износилась, существует опас-
ность короткого замыкания на корпус автомобиля.
N
Не протягивайте желтый провод через отверстие к двигателю для подключе-
ния к аккумулятору. Это вызовет повреждение изоляции провода и приведет
к очень опасному замыканию.
N
Не закорачивайте никакие провода. Если это случится, защитная цепь может
не сработать при необходимости.
N
Никогда не подавайте питание на другое оборудование, обрезав изоляцию ка-
беля питания и приложив конец к проводу. Нагрузка провода будет превыше-
на, что приведет к выделению тепла.
N
При замене предохранителя используйте предохранитель такого же типа, что
и указанный на отсеке для предохранителя.
N
Так как в этом устройстве используется уникальная цепь BPTL, никогда не
проводите проводку громкоговорителей таким образом, чтобы они были не-
посредственно заземлены, и не объединяйте левый и правый (-) контакты
громкоговорителей.
N
Если контактный разъем RCA на этом устройстве не используется, не удаляй-
те колпачок с конца разъема.
N
Громкоговорители, подключаемые к этому устройству, должны отличаться
высокой мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Под-
ключение громкоговорителей с выходной мощностью и/или сопротивлением,
отличным от указанных, может привести к возгоранию или повреждению
громкоговорителей.
N
Когда включен источник сигнала этого устройства, по синему/белому проводу
выводится управляющий сигнал. Подключите этот провод к проводу дистан-
ционного управления внешним усилителем мощности или к разъему управле-
ния автономной антенны (макс. 300 мА 12 В постоянного тока). Если автомо-
биль оборудован антенной, установленной на стекле, подключите этот про-
вод к разъему подачи питания на привод антенны.
N
При использовании дополнительного усилителя мощности с этой системой, не
подключайте синий/белый провод к разъему питания усилителя. Также не
подключайте синий/белый провод к разъему питания автономной антенны.
Такое подключение может привести к чрезмерному потреблению тока и не-
правильному функционированию.
N
Для избежания короткого замыкания заклейте концы неподключенных про-
водов изоляционной лентой. В особенности это относится к неиспользуемым
контактам громкоговорителя. Если эти контакты не будут заизолированы, су-
ществует возможность короткого замыкания.
N
Для предотвращения неправильного подключения, входная сторона разъема
IP-BUS окрашена синим, а выходная сторона - черным. Соедините разъемы
одного и того же цвета.
N
Если это устройство установлено в автомобиле, не оборудованном положени-
ем АСС (дополнительные устройства) на переключателе зажигания, красный
провод этого устройства должен быть подключен к разъему, спаренному с
включением/выключением зажигания. Если это не сделано, аккумулятор ав-
томобиля может разрядиться, если Вы отлучитесь от автомобиля на несколь-
ко часов.

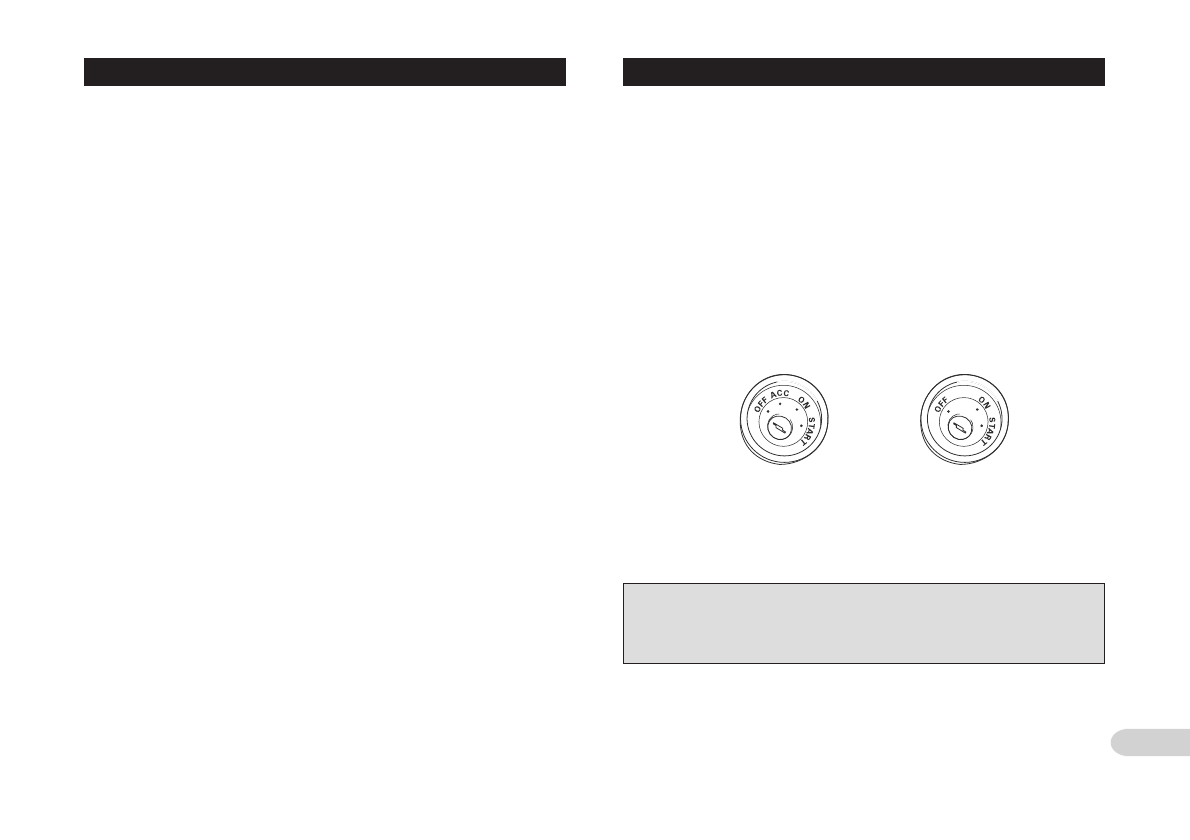

Подключение устройств
Положение АСС
Нет положения АСС
N
Черный провод - это заземление. Пожалуйста, заземлите этот провод отдель-
но от устройств, работающих на высоком напряжении, например, усилителей
мощности.
Если Вы заземлите эти устройства совместно, и контакт с землей нарушится,
существует опасность повреждения устройств или возгорания.
N
Провода этого устройства могут быть окрашены иначе, чем соответствую-
щие провода других устройств, даже если они имеют те же функции. При
подключении этого устройства к другому устройству, ознакомьтесь с инст-
рукциями по эксплуатации для обоих устройств и соедините провода, имею-
щие одинаковые функции.
