8

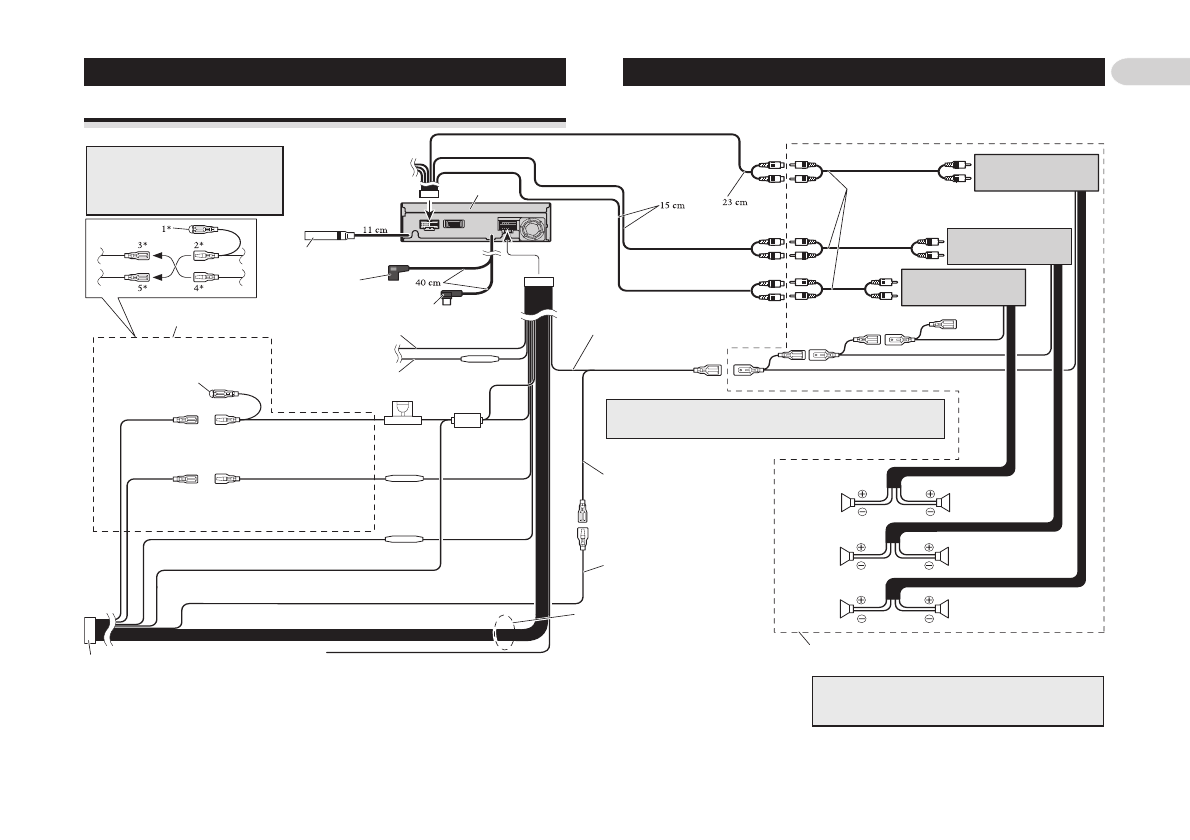

Подключение кабеля питания (1)
Подключение устройств
Примечание:
В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Обратитесь на
страницу 10.
Это устройство
Гнездо антенны
Вход IP-BUS
(синий)
Вход AV-BUS
Подключите контакты од-
ного цвета друг к другу.
Колпак (1* )
Если этот разъем не используется,
не удаляйте колпак.
Светло-зеленый
Обратитесь
на страницу 9.
Фиолетовый/белый
Резистор-предох-
ранитель
Желтый (3* )
Резерв (или
Дополнительно)
Желтый (2* )
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Держатель
предохра-
нителя
Красный (5* )
Дополнительно
(или Резерв)
Красный (4* )
К электрическому разъему, управляе-
мому ключом зажигания (12 В посто-
янного тока) включение/выключение.
Сопротивле-
ние предох-
ранителя
Оранжевый/белый
К осветленному переключателю клемм.
Резистор-
предохранитель
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях
разъем ISO может быть раз-
делен надвое. В этом случае
подключите оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите его к
контакту Audio Mute (приглушение звука) на сотовом телефо-
не. Если Вы не пользуетесь сотовым телефоном не подклю-
чайте этот контакт.
Выход сабвуфера или выход без
затухания (SUBWOOFER OUTPUT
или NON-FADING OUTPUT)
Тыловой выход
(REAR OUTPUT)
Фронтальный выход
(FRONT OUTPUT)
Синий/белый
К разъему управления усилителя
мощности. (Максимум 300 мА 12 В
постоянного тока.)
Соединительные
кабели с контакт-
ными штекерами
RCA (продаются
отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Дистанционное управление системой
Расположение контактов разъема ISO различается в зависимости от типа
автомобиля. Соедините 6* и 7*, если Контакт 5 служит для управления
антенной. В автомобиле другого типа никогда не соединяйте 6* и 7*.
Синий/белый (7* )
К разъему управления авто-
номной антенны. (Максимум
300 мА 12 В постоянного тока.)
Синий/белый (6* )
Контакты громкоговорителей
Белый: Фронтальный левый
ª
Белый/черный: Фронтальный левый
·
Серый: Фронтальный правый
ª
Серый/черный: Фронтальный правый
·
Зеленый: Тыловой левый
ª
или Сабвуфер
ª
Зеленый/Черный: Тыловой левый
·
или Сабвуфер
·
Фиолетовый: Тыловой правый
ª
или Сабвуфер
ª
Фиолетовый/черный: Тыловой правый
·
или Сабвуфер
·
Левый
Правый
Фронталь-
ный громко-
говоритель
Фронтальный
громкоговоритель
Тыловой
громкого-
воритель
Тыловой гром-
коговоритель
Сабвуфер
Сабвуфер
Используйте эту схему для подключения, если Вы
подключаете дополнительный усилитель мощности.
Примечание:
Выполните процедуру Начальных Настроек этого устройства
(обратитесь к разделу “Начальные настройки” на странице 44).
Выход сабвуфера этого устройства является монофоническим.
