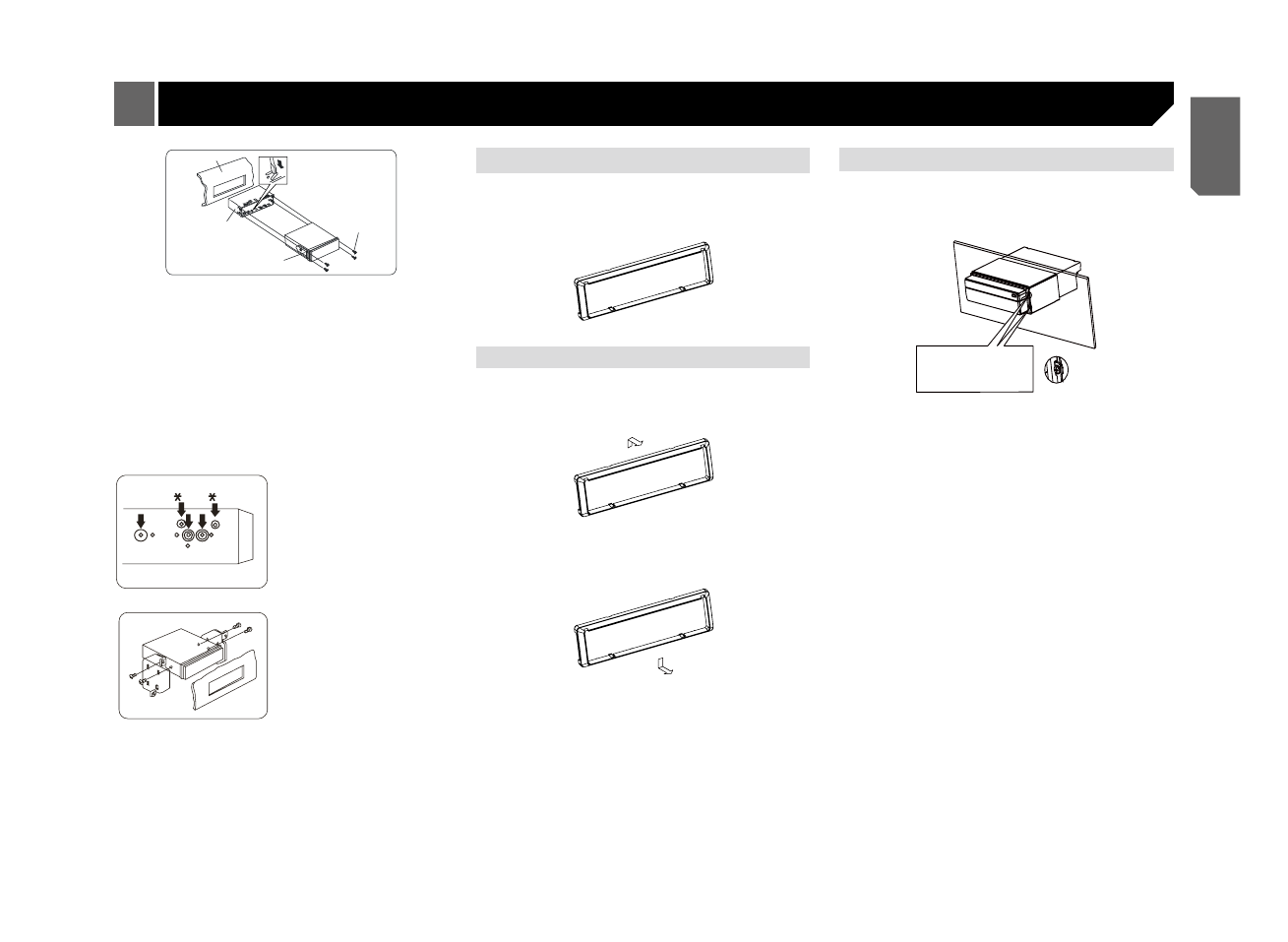

19
M2 X 2
Приборная
панель
Монтажный
кронштейн
Длинная монтажная скоба
(Рис. 2)
3. Вставьте устройство в монтажную рамку и с помощью
4 винтов M2×2 зафиксируйте монтажные скобы и
монтажную рамку.
Примечание
В зависимости от глубины отверстия используйте
соответствующие отверстия для винтов М5 на устройстве.
Если отверстие слишком мелкое, монитор может выступать из
приборной панели на 10 мм.
Способ Б
1
1
M5 X 5
Монтажная
рамка
Приборная
панель
1. Установите устройство непосредственно в отверстие на
приборной панели.
2. Установите винты M4×3, M5×5 с цилиндрической или
M5×5 с конической головкой в отверстия на монтажной
рамке, расположенные внутри отверстия на приборной
панели, совместите их с отверстиями на устройстве и
затяните по часовой стрелке и против часовой стрелки.
Установка декоративной рамки
Установите декоративную рамку по конт уру передней
панели, чтобы два углубления на одной стороне были
направлены вверх.
Демонтаж
Демонтаж декоративной рамки
1. Потяните декоративную рамку вверх и вытяните ее
верхний край.
2. Потяните декоративную рамку вниз и вытяните ее
нижний край.
Установка
Разборка устройства
1. Выверните 4 винта M2×2.
2. С помощью отвертки разогните язычки и извлеките
устройство из монтажной рамки.
Выверните 4
прилагаемых
винта
3. Вытягивайте устройство из монтажной рамки двумя
руками.
