17

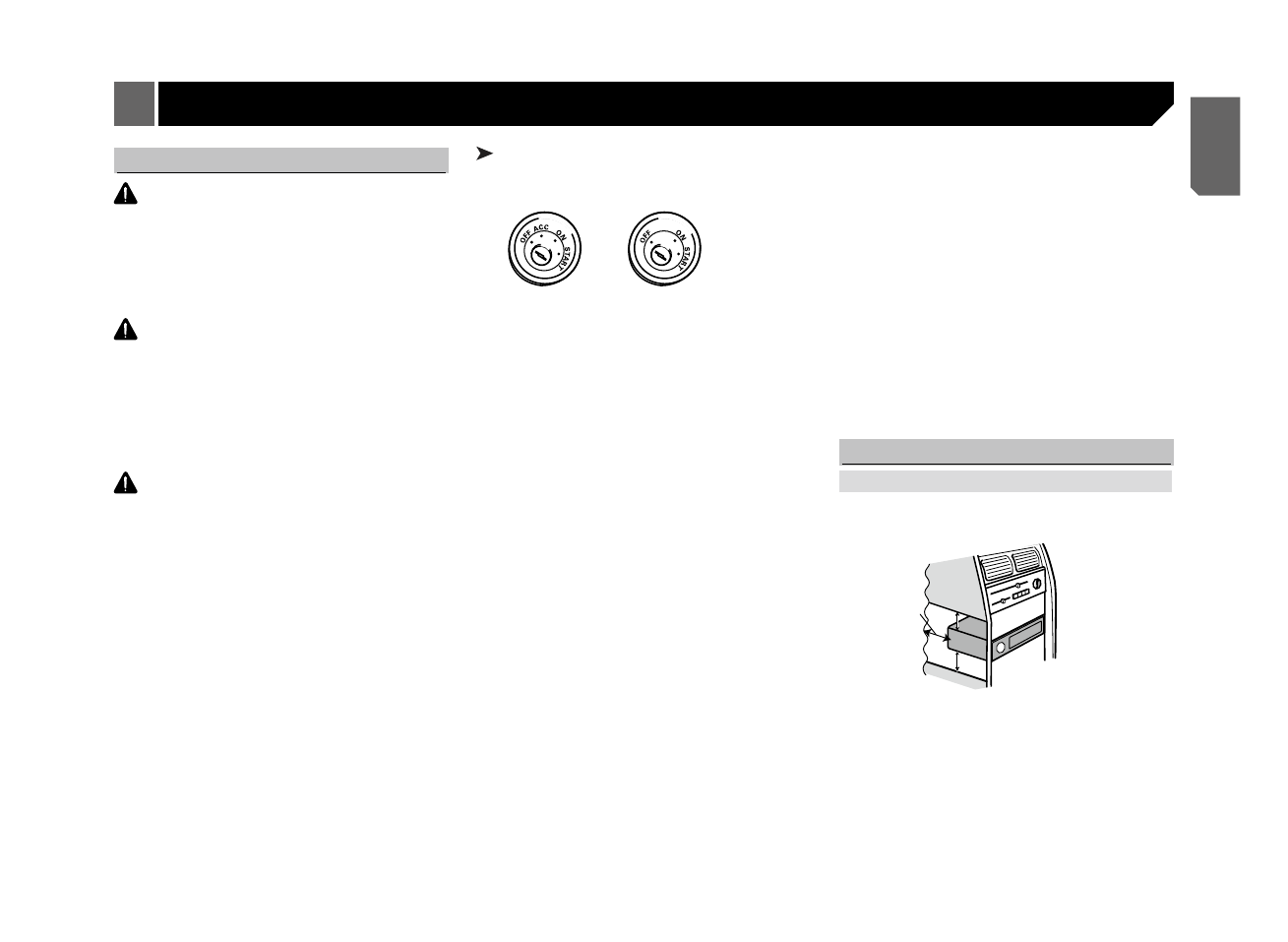

Подключение устройства
ПРЕДУПРЕЖДЕНИЕ
• Во избежание повреждения устройства и получения
травм, а также возможного нарушения действующего
законодательства запрещается просмотр видео на передних
сиденьях, когда автомобиль находится в движении.
• В некоторых странах или штатах просмотр изображений на
дисплее внутри транспортного средства даже пассажирами
может быть противозаконным. Там, где действуют такие
законодательные акты, они должны соблюдаться.
ПРЕДУПРЕЖДЕНИЕ
СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД У РАЗЪЕМА ПИТАНИЯ
ПРЕДНАЗНАЧЕН ДЛЯ КОНТРОЛЯ ЗА СОСТОЯНИЕМ
ПАРКОВКИ И ДОЛЖЕН БЫТЬ ПОДСОЕДИНЕН К
ВЫКЛЮЧАТЕЛЮ СТОЯНОЧНОГО ТОРМОЗА СО
СТОРОНЫ ИСТОЧНИКА ПИТАНИЯ. НЕПРАВИЛЬНОЕ
ПОДСОЕДИНЕНИЕ ИЛИ ИСПОЛЬЗОВАНИЕ ДАННОГО
ПРОВОДА МОЖЕТ ЯВЛЯТЬСЯ НАРУШЕНИЕМ
ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА И МОЖЕТ
СТАТЬ ПРИЧИНОЙ СЕРЬЕЗНЫХ ТРАВМ ИЛИ УЩЕРБА
ИМУЩЕСТВУ.
ВНИМАНИЕ
• Компания PIONEER не рекомендует устанавливать и
производить обслуживание дисплея самостоятельно. При
самостоятельной установке или обслуживании данного
изделия существует опасность поражения электрическим
током или получения иных травм.
Для установки или обслуживание дисплея обращайтесь к
техническим специалистам, авторизованным компанией
Pioneer.
• Закрепите все провода при помощи зажимов или
изоляционной ленты. Не оставляйте оголенные провода без
изоляции.
• Запрещается просверливать отверстия в отсеке
двигателя для подключения желтого провода дисплея к
аккумуляторной батарее автомобиля. С течением времени
от вибрации двигателя может нарушиться изоляция
провода в точке выхода из пассажирского отсека и входа
в отсек двигателя. Особое внимание необходимо уделить
креплению провода.
• Не допускайте наматывания провода микрофона вокруг
колонки рулевого управления или рычага переключения
передач. Это очень опасно! Установите это устройство таким
образом, чтобы оно не затрудняло вождение.
• Убедитесь, что кабели не касаются движущихся частей
автомобиля, например, механизма переключения
передач, стояночного тормоза или механизма регулировки
положения сидения.
• Не укорачивайте кабели. Это может вызвать неисправность
цепи защиты.
Важно
• Данное устройство нельзя устанавливать в транспортном
средстве, в котором для ключа зажигания не предусмотрено
положение ACC (аксессуары).
Положение ACC
Положения ACC нет
• Эксплуатация данного устройства в условиях, отличных
от описанных ниже, может привести к пожару или сбою
в работе устройства.
— Транспортные средства с 12-вольтовой аккумуляторной
батареей и заземлением отрицательного полюса.
— Гр о м к о г о в о р и т е л и м о щ н о с т ь ю 5 0 В т ( в ы хо д н а я
мощность) и сопротивлением от 4 до 8 Ом.
• Во избежание короткого замыкания, перегрева или
неисправностей обязательно соблюдайте следующие
указания.
— Перед установкой отключите отрицательную клемму
аккумулятора.
— З а к р е п и т е п р о в о д а п р и п о м о щ и з а ж и м о в и л и
изоляционной ленты. Обмотайте изоляционной лентой
провода, касающиеся металлических деталей, чтобы
защитить их от износа.
— Разместите все кабели в уда лении от подвижных
деталей, таких как рычаг переключения передач и
направляющие сидений.
— Разместите все кабели в удалении от нагревающихся
деталей, таких как решетка обогревателя.
— Запрещается подключать желтый провод дисплея к
аккумуляторной батарее автомобиля через сверленое
отверстие в отсеке двигателя.
— Изолируйте концы всех не подключенных кабелей
изоляционной лентой.
— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со шнура питания
данного устройства с целью подачи питания на другое
устройство. Допустимая нагрузка кабеля по току
ограничена.
— Используйте предохранитель указанного номинала.
— Запрещается напрямую заземлять отрицательный
вывод громкоговорителя.
— Запрещается связывать вместе отрицательные кабели
нескольких громкоговорителей.
• Когда устройство вк лючено, сигна лы управления
передаются по сине-белому кабелю. Подсоедините
этот кабель к пульту ДУ системы внешнего усилителя
м о щ н о с т и и л и к р е л е у п р а в л е н и я а н т е н н ы с
электроприводом (макс. 300 мА 12 В постоянного тока).
Если автомобиль оборудован встроенной в оконное
стекло антенной, подключите провод к клемме питания
усилителя антенны.
• Запрещается подключать сине-белый кабель к клемме
питания внешнего усилителя мощности.
Также запрещается подсоединять данный провод
к клемме питания антенны с электроприводом. Это
может привести к саморазряду аккумулятора или
неисправности.
• Черный кабель является заземляющим.
Заземляющие
кабели данного устройства и других устройств (особенно
устройств, предназначенных для эксплуатации при
больших токах, таких как усилитель мощности) должны
м о н т и р о в ат ь с я отде л ь н о . В п р от и в н о м с л у ч а е и х
случайное отсоединение может привести к пожару или
неисправности.
Установка
Перед установкой данного устройства
1. Отключите аккумулятор
В с е гд а от к л ю ч а й те от р и ц ател ь н у ю к л е м м у п е р ед
началом работы.
5cm
5 cm
5 cm
Оставьте
достаточное
пространство
Сведения о подключении
• Данное устройство предназначено для использования
н а т р а н с п о р т н ы х с р е д с т в а х с 1 2 - в о л ь т о в о й
а к к у м у л я т о р н о й б а т а р е е й и з а з е м л е н и е м
отрицательного полюса. Перед установкой данного
ус т р о й с т ва в ж и л о м а вто фу р го н е , г руз о в и ке и л и
а вто бус е п р о ве р ьте н а п ря же н и е а к к у м ул я то р н о й
батареи. Если оно не соответствует требованиям,
обратитесь к квалифицированному специалисту для
установки трансформатора на 12 В.
Установка
