18

•    При  выходе  из  строя  предохранителя  замените  его

новым номиналом 10 А. Использование предохранителя

другого  номинала  или  отсу тствие  предохранителя

м ожет   в ы з в ат ь   п о в р еж де н и е   ус т р о й с т в а   и   д а же

возгорание. Если сбои в работе электрической системы

не  были  устранены  после  установки  подходящего

предохранителя, обратитесь в автосервис.

•    ЗА П Р Е Щ А Е ТСЯ   п од к л ю ч е н и е   д ру г и х   ус т р о й с т в   к

аккумуляторной  батарее  во  избежание  перегрева

батареи.

•    У б е д и т е с ь ,   ч т о   в с е   с о е д и н е н и я   и   к а б е л и

громкоговорителей  хорошо  изолированы.  В  противном

случае возможно повреждение устройства в результате

короткого замыкания.

Кабели управления

Автоматический контроль яркости

Чтобы  дисплей  не  подсвечивался  слишком  ярко  в  ночное

время, подключите кабель фар автомобиля к клемме ILLUMI.

В  этом  случае  при  включении  фар  яркость  ЖК-дисплея

будет автоматически уменьшаться, а при выключении фар -

снова увеличиваться.

Приглушение звука во время звонка

Е с л и   к   тел е ф о н у   п од к л ю ч е н   к а б ел ь   M U T E ,   во   в р е м я

получения  входящего  звонка  звук  от  других  источников

сигнала будет приглушен.

Движение задним ходом

Если  к  устройству  подключена  камера  заднего  обзора,

при  движении  задним  ходом  устройство  автоматически

переключится на источник сигнала CAMERA.

После  перевода  рычага  переключения  передач  в  обычное

положение включается предыдущий источник сигнала.

Стояночный тормоз

1.   Если  к  выключателю  стояночного  тормоза  подключен

кабель «PARKING SW», отображение  видео  на  дисплее

будет  контролироваться  этой  функцией.  Эта  функция

от к л ю ч а ется ,   е с л и   и с то ч н и ко м   с и г н а л а   я в л я ется

CAMERA.

2.   Н а   м о н и т о р е   о т о б р а ж а е т с я   ч е р н ы й   э к р а н   с

п р ед у п р еж де н и е м   вод и тел ю   о   то м ,   ч то   п р о с м от р

видео  во  время  движения  не  допускается.  Пассажиры

на  задних  сиденьях  при  этом  могут  смотреть  видео  в

обычном режиме.

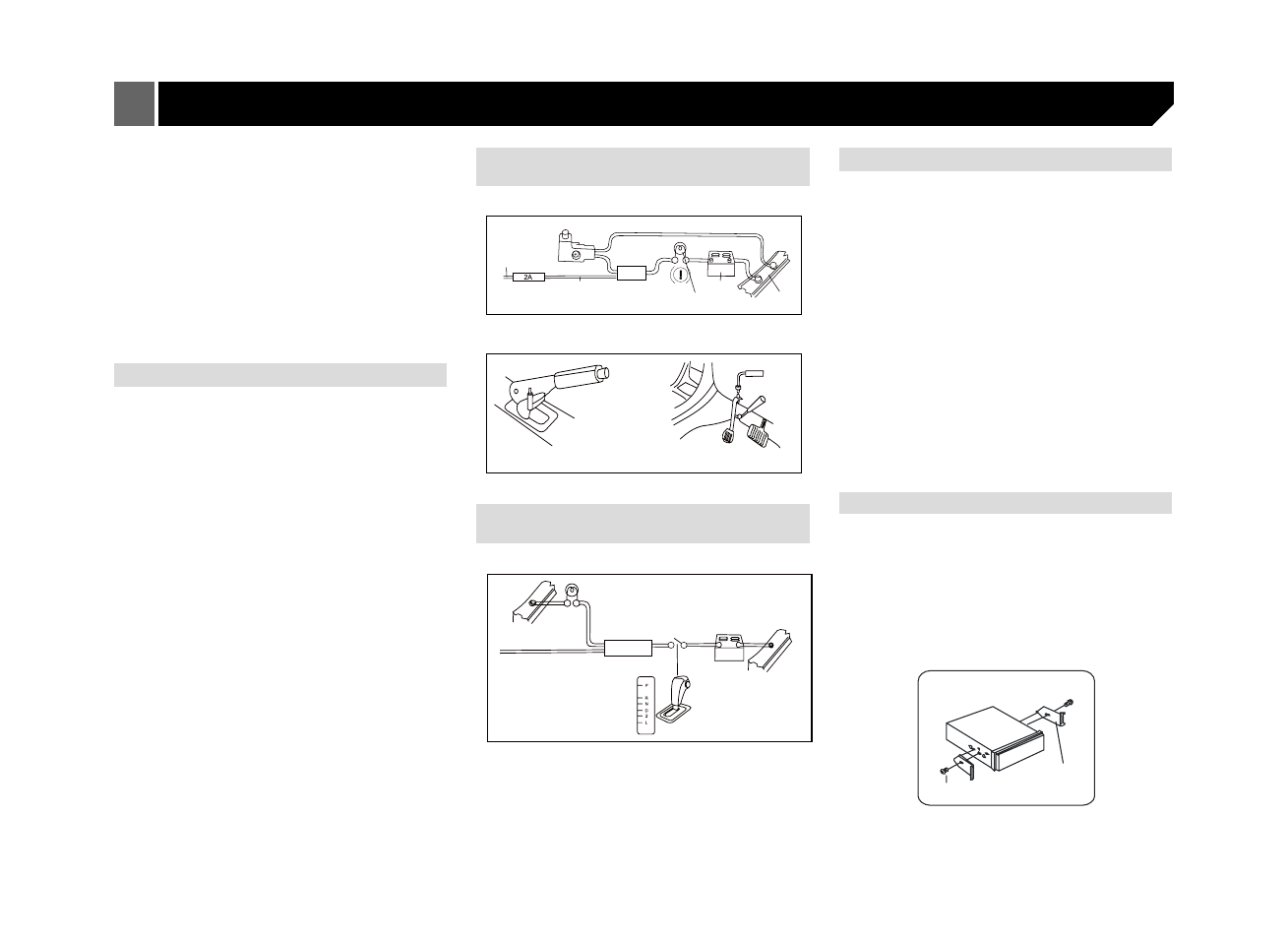

Подключение кабеля к стояночному

тормозу

Зеленый/БЕЛЫЙ

Провод

стояночного

тормоза

Стоп-сигнал

Аккумулятор

Шасси

автомобиля

Переключатель стояночного тормоза

Переключатель стояночного тормоза

Подключение кабеля датчика заднего

хода

Пурпурный/Белый

Фонарь заднего хода

Шасси автомобиля

КПП

Кабель заднего хода

Шасси автомобиля

Аккумулятор

Сведения об установке

1.   Перед  установкой  убедитесь,  что  все  подключения

выполнены  правильно  и  устройство  работает  штатно.

Неправильное  подключение  может  привести  к  выходу

устройства из строя.

2.   Используйте  только  дополнительные  принадлежности,

предназначенные  специально  для  этого  устройства.

И с п о л ь з о в а н и е   д ру г и х   п р и н а д л е ж н о с те й   м о ж ет

привести к выходу из строя.

3.   Перед установкой свяжите все кабели питания.

4.   ЗАПРЕЩАЕТСЯ  устанавливать  устройство  в  местах,

подверженных  нагреву,  во  избежание  повреждения

электрических  компонентов,  например,  лазерной

головки.

5.   Ус т а н а в л и в а й т е   у с т р о й с т в о   г о р и з о н т а л ь н о .

Установка  устройства  под  углом  более  30  градусов

от  горизонтального  положения  может  вызвать  сбои  в

работе.

6.   ЗАПРЕЩАЕТСЯ  блокировать  решетку  охлаждающего

вентилятора,  чтобы  обеспечива лось  достаточное

охлаждение  устройства.  В  противном  случае  возможен

выход устройства из строя.

Установка устройства

Способ А

1.   Ус т а н о в и т е   м о н т а ж н у ю   р а м к у   н а   п р и б о р н о й

панели.  Выберите  подходящие  по  размеру  язычки  в

зависимости  от  ширины  зазора  и  подогните  их  наружу

с  помощью  отвертки,  чтобы  монтажная  рамка  плотно

зафиксировалась.

2.   С  помощью  двух  винтов  с  конической  головкой  M5×5

закрепите  две  монтажные  скобы  по  обеим  сторонам

устройства (см. рис. 1).

Длинная

монтажная

скоба

M5 X 5

(Рис. 1)

Установка
